NVIDIANVIDIA Tegra X1
NVIDIA · 应用处理器
NVIDIA Tegra X1
完整数据手册 已逐句核对 25 项参数必备参数 21 / 24原文能给的已齐（3 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A57
- 核数
- 4
- 主频
- 1.43GHz
- GPU
- Maxwell（128 核）
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A57最高 1.43 GHz（Jetson Nano 模组） |
|---|---|
| 指令集 / 位宽 | Armv8（64 位，4× Cortex-A57） |
| 缓存 | 每核 48 KB I + 32 KB DL2 2 MB |
| GPU | Maxwell GPU128 核最高 921 MHzFP16 512 GFLOPS |
| 图形 API | OpenGL 4.6、OpenGL ES 3.2、Vulkan 1.1、CUDA |
| 视频解码 | H.265（Main / Main10）、VP9、VP8、H.264、VC-1、MPEG-4、MPEG-2 等（正文清单，不含 AV1） |
| 视频编码 | H.265 Main、H.264（含 MVC）、VP8 |
| ISP | RAW→YUV 处理最高 1400 Mpix/s（最高 24MP 传感器） |
| 制程 | 原文未写 |
存储
| 外部内存接口 | 4 通道 × 16 位 LPDDR4最大 4 GiB1600 MHz带宽 25.6 GB/s |
|---|---|
| 存储接口 | 模组上 16 GB eMMC 5.1（HS400）1× SD / MMC 控制器（SDIO 4.0） |
外设
| GPIO | 多个专用 GPIO各自可配输入 / 输出 / 中断（模组手册没给总数） |
|---|---|
| UART | 3 |
| I²C | 4 |
| SPI | 2 |
| I²S / 音频 | 2× I2S（PCM / TDM） |
| USB | 1× USB 3.03× USB 2.0（xHCI） |
| PCIe | 1 个 PCIe Gen2 控制器（×1 / ×2 / ×4） |
| 以太网 MAC | 10/100/1000 BASE-T MAC |
| 显示输出 | 两路独立显示：MIPI DSI ×2（1920×960@60）、HDMI 2.0a/b、DP 1.2a、eDP 1.4（最高 3840×2160@60） |
| 摄像头输入 | MIPI CSI 2.0（每 lane 1.5 Gbps，x4 / x2，最多 4 路同时） |
| ADC | 原文未写 |
| PWM / 定时器 | PWM（GPIO07 可作 PWM 输出） |
封装
| 封装 | 模组 69.6 × 45 mm（8 层 HDI）260 针 SO-DIMM 连接器 |
|---|
电气
| 供电电压 | 原文未写 |
|---|---|
| 功耗 | 模组功耗 5 ~ 10 W |
环境
| 工作温度 | Tj -25 ~ 97 °C |
|---|
身份与变体
| 厂商 | NVIDIA（英伟达） |
|---|
资料来源
- 主原文 完整数据手册 NVIDIA Jetson Nano System-on-Module Data Sheet DA-09366-001 v1.2 2024-01 原始链接 ↗

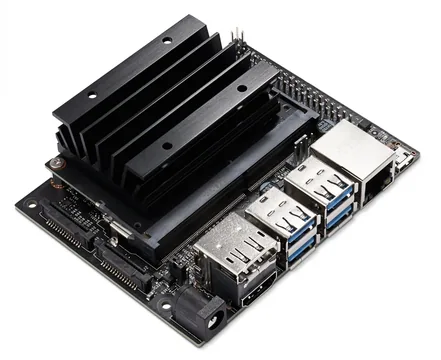

用这颗芯片的开发板 1 款
