米尔PG2L100H
Ziguang Tongchuang（紫光同创，Pango） · FPGA
PG2L100H-6IFBG484
完整数据手册 已逐句核对 14 项参数必备参数 9 / 9详细（核心参数齐全）
关键规格
- 查找表
- 99900
- DSP
- 240
- 用户 IO
- 285
- 高速收发器
- 4
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| 制程 | 28 nm CMOS |
|---|
外设
| PCIe | 1 个 PCIe Gen2 x4 硬核 PG2L100H |
|---|---|
| ADC | 双核 12 位 1 MSPS ADC最多 17 路输入集成温度传感器 |
可编程逻辑
| 逻辑资源 | 66,600 LUT6（等效 99,900 LUT4）、133,200 触发器 PG2L100H |
|---|---|
| 片上 RAM | 155 个 DRM分布式 RAM 1273 Kb PG2L100H |
| DSP | 240 个 APM PG2L100H |
| 高速收发器 | 8 通道 HSSTLP（4 通道一组） PG2L100H |
| 用户 I/O | 最多 300 个用户 I/O（FBG676 封装） PG2L100H |
封装
| 封装 | 可选封装：FBG676（27 × 27 mm，1.0 mm）、FBG484（23 × 23 mm，1.0 mm）、MBG324（15 × 15 mm，0.8 mm）、FBG256（17 × 17 mm，1.0 mm） PG2L100H |
|---|
电气
| 供电电压 | 核心电压低至 1.0 V |
|---|---|
| IO 电压 | 1.2 ~ 3.3 V I/O 标准；支持 LVDS、MINI LVDS、TMDS |
环境
| 工作温度 | 结温：商业级（C）0 ~ 85 ℃工业级（I）–40 ~ 100 ℃ |
|---|
安全
| 安全特性 | AES256-GCM 位流加密、位流数字签名认证、eFuse / BBRAM 密钥存储、96 位 UID |
|---|
身份与变体
| 厂商 | Ziguang Tongchuang（紫光同创，Pango） |
|---|
资料来源
- 主原文 完整数据手册 Logos2 Series FPGA Device Data Sheet DS04001 V1.6 2021-10-15 原始链接 ↗

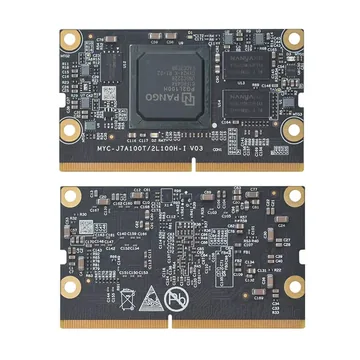

用这颗芯片的开发板 1 款
米尔PG2L100H
