紫光同创 PG2T390

Ziguang Tongchuang（紫光同创，Pango） · FPGA

紫光同创 PG2T390

完整数据手册已逐句核对 11 项参数必备参数 6 / 9详细（核心参数齐全）

关键规格

查找表: 243600
逻辑资源: 389760
DSP: 840
用户 IO: 350 HR + 150 HP
高速收发器: 16

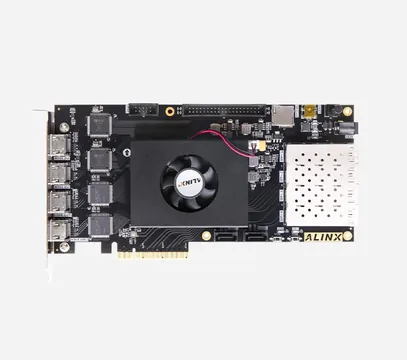

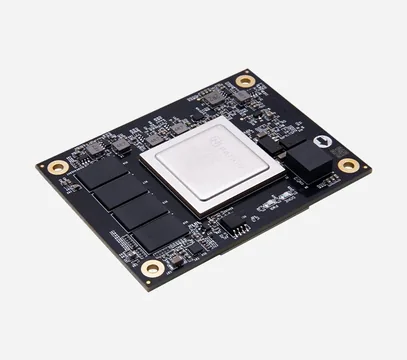

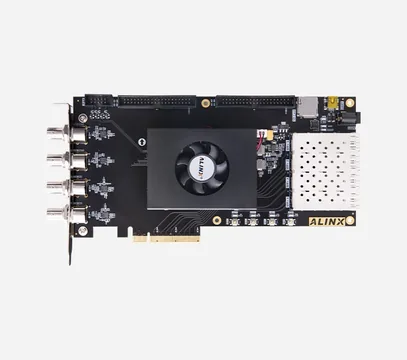

开发板: 3 款在用

全部规格「待补」是这类芯片必备、还没核对到原文的项

处理器

制程	28 nm CMOS

存储

外部内存接口	HR I/O：DDR3 / DDR3L / DDR2 / LPDDR / QDRII+ / RLDRAM2HP I/O：DDR4 / DDR3 / DDR3L / DDR2 / QDRII+ / RLDRAM3位宽 x4 ~ x64

外设

ADC	双核 12 位 1 MSPS ADC最多 12 路输入集成温度传感器

可编程逻辑

逻辑资源	待补
片上 RAM	每块 DRM 36 Kb（可拆成 2 块 18 Kb），支持 ECC
DSP	每个 APM 可做 1 个 25×18 运算
高速收发器	HSSTHP 收发器最高 12.5 GbpsPCS 支持 PCIe Gen1 / Gen2、千兆以太网、XAUI 等
用户 I/O	待补

封装

封装	待补

电气

供电电压	核心电压 1.0 V
IO 电压	HR I/O 1.2 ~ 3.3 V，HP I/O 1.2 ~ 1.8 V；支持 HSTL / SSTL / POD、LVDS、MINI-LVDS、TMDS

环境

工作温度	结温：商业级（C）0 ~ 85 ℃工业级（I）–40 ~ 100 ℃

安全

安全特性	AES256-GCM 位流加密、位流数字签名认证、eFuse / BB-RAM 密钥存储、抗 DPA、SEU 检错纠错、96 位 UID

身份与变体

厂商	Ziguang Tongchuang（紫光同创，Pango）

同一份资料里的订购型号

PG2T390H

逻辑资源389,760 逻辑单元、243,600 LUT6、487,200 触发器
片上 RAM480 个 DRM（36 Kb）；分布式 RAM 4712 Kb
DSP840 个 APM
高速收发器16 通道 HSSTHP（4 通道一组；FFBG676 封装 8 通道）
PCIe1 个 PCIe Gen2 x8 硬核
用户 I/OFFBG900：350 HR + 150 HP I/O；FFBG676：250 HR + 150 HP I/O
封装可选封装：FFBG900（31 × 31 mm，1.0 mm）、FFBG676（27 × 27 mm，1.0 mm）

资料来源

主原文完整数据手册 Titan2 Series FPGA Device Data Sheet DS05001 V1.1 2021-08-20 原始链接 ↗
