ALINXPG2T390H
Ziguang Tongchuang（紫光同创，Pango） · FPGA
紫光同创 PG2T390H
完整数据手册 已逐句核对 15 项参数必备参数 9 / 9详细（核心参数齐全）
关键规格
- 查找表
- 243600
- 逻辑资源
- 389760
- DSP
- 840
- 用户 IO
- 350 HR + 150 HP
- 高速收发器
- 16
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| 制程 | 28 nm CMOS |
|---|
存储
| 外部内存接口 | HR I/O：DDR3 / DDR3L / DDR2 / LPDDR / QDRII+ / RLDRAM2HP I/O：DDR4 / DDR3 / DDR3L / DDR2 / QDRII+ / RLDRAM3位宽 x4 ~ x64 |
|---|
外设
| PCIe | 1 个 PCIe Gen2 x8 硬核 PG2T390H |
|---|---|
| ADC | 双核 12 位 1 MSPS ADC最多 12 路输入集成温度传感器 |
可编程逻辑
| 逻辑资源 | 389,760 逻辑单元、243,600 LUT6、487,200 触发器 PG2T390H |
|---|---|
| 片上 RAM | 480 个 DRM（36 Kb）分布式 RAM 4712 Kb PG2T390H |
| DSP | 840 个 APM PG2T390H |
| 高速收发器 | 16 通道 HSSTHP（4 通道一组；FFBG676 封装 8 通道） PG2T390H |
| 用户 I/O | FFBG900：350 HR + 150 HP I/OFFBG676：250 HR + 150 HP I/O PG2T390H |
封装
| 封装 | 可选封装：FFBG900（31 × 31 mm，1.0 mm）、FFBG676（27 × 27 mm，1.0 mm） PG2T390H |
|---|
电气
| 供电电压 | 核心电压 1.0 V |
|---|---|
| IO 电压 | HR I/O 1.2 ~ 3.3 V，HP I/O 1.2 ~ 1.8 V；支持 HSTL / SSTL / POD、LVDS、MINI-LVDS、TMDS |
环境
| 工作温度 | 结温：商业级（C）0 ~ 85 ℃工业级（I）–40 ~ 100 ℃ |
|---|
安全
| 安全特性 | AES256-GCM 位流加密、位流数字签名认证、eFuse / BB-RAM 密钥存储、抗 DPA、SEU 检错纠错、96 位 UID |
|---|
身份与变体
| 厂商 | Ziguang Tongchuang（紫光同创，Pango） |
|---|
资料来源
- 主原文 完整数据手册 Titan2 Series FPGA Device Data Sheet DS05001 V1.1 2021-08-20 原始链接 ↗

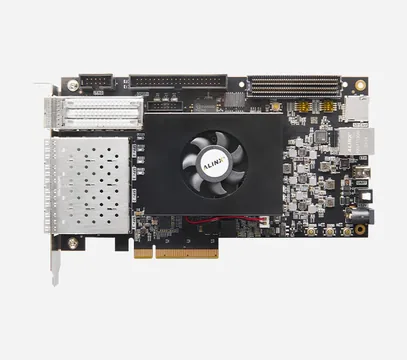

用这颗芯片的开发板 1 款
ALINXPG2T390H
