紫光同创 PGL50H
完整数据手册 已逐句核对 13 项参数必备参数 9 / 9详细（核心参数齐全）
关键规格
- 查找表
- 51360
- 开发板

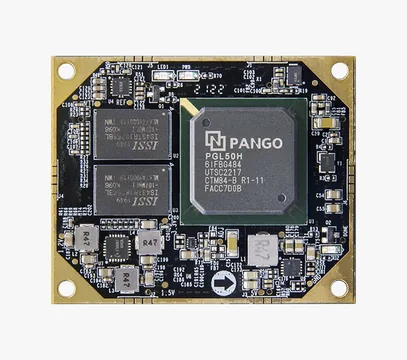

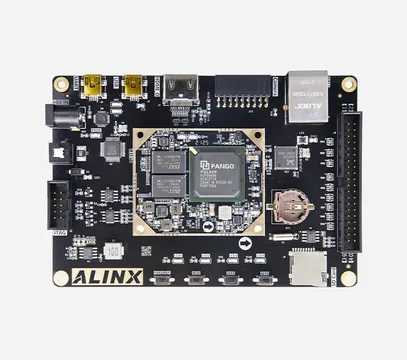

- 3 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| 制程 | 40 nm CMOS |
|---|
存储
| 外部内存接口 | 硬核存储控制器 HMEMC：DDR2 / DDR3 / LPDDRx8 / x16DDR3 最高 800 Mbps |
|---|
可编程逻辑
| 逻辑资源 | 42,800 LUT5（等效 51,360 LUT4）、64,200 触发器 PGL50H |
|---|---|
| 片上 RAM | 134 个 DRM分布式 RAM 544,000 bit PGL50H |
| DSP | 84 个 APM PGL50H |
| 高速收发器 | 4 通道 HSST PGL50H |
| 用户 I/O | 最多 304 个用户 I/O PGL50H |
封装
| 封装 | 可选封装：FBG484（23 × 23 mm）、MBG484（19 × 19 mm）、MBG324（15 × 15 mm） PGL50H |
|---|
电气
| 供电电压 | 核心电压低至 1.1 V |
|---|---|
| IO 电压 | 1.2 / 1.5 / 1.8 / 2.5 / 3.3 V I/O 标准；支持 LVDS、MIPI D-PHY、TMDS 等 |
环境
| 工作温度 | 结温：商业级 0 ~ 85 ℃工业级 –40 ~ 100 ℃ |
|---|
安全
| 安全特性 | AES-256 位流加密、64 位 UID、SEU 检错纠错 |
|---|
身份与变体
| 厂商 | Ziguang Tongchuang（紫光同创，Pango） |
|---|
资料来源
- 主原文 完整数据手册 Logos Series FPGA Device Data Sheet DS02001 V2.6 2021-07-12 原始链接 ↗
