Qualcomm（高通） · 应用处理器
QCS8275
官方产品页 / 规格页 已逐句核对 27 项参数必备参数 21 / 24原文能给的已齐（3 项核心参数原文没写）
关键规格
- 内核型号
- Kryo Gen 6
- 核数
- 8
- 主频
- 2.35GHz（-AA）
- GPU
- Adreno 623
- NPU
- 40 TOPS（-AA）/ 20 TOPS（-AC）
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | Kryo：2× Prime2× Gold4× Silver |
|---|---|
| CPU 最高主频 | -AA：Prime 2.35 GHz / Gold 2.1 GHz / Silver 1.95 GHz-AC：Prime 2.05 GHz / Gold 1.9 GHz / Silver 1.8 GHz |
| 指令集 / 位宽 | Armv8.2（Kryo Gen 6） |
| 缓存 | Prime / Gold 每核 L2 256 KB、每簇共享 L3 1 MBSilver 每核 L2 64 KB、共享 L3 512 KB |
| GPU | Adreno 623 |
| GPU 最高频率 | Adreno 623：-AA 877 MHz / -AC 599 MHz |
| NPU | Hexagon 张量处理器（DSP + 4× HVX + 2× HMX）最高 40 TOPS（-AA）/ 20 TOPS（-AC） |
| 视频解码 | 最高 4K120AV1、HEVC、H.264、H.265、VP9、MPEG-2 |
| 视频编码 | 最高 4K60HEVC、H.264、H.265 |
| 制程 | 原文未写 |
存储
| 片上 SRAM | IMEM 256 KB、GMEM 1.5 MB、HTP 向量 TCM 8 MB |
|---|---|
| 外部内存接口 | 四通道 LPDDR5最高 3200 MHz |
| 存储接口 | UFS 3.1 Gear 4 两 lane（11.67 Gbps，可启动）SDIO（eMMC 5.1 可启动 / SD 卡仅存储）OSPI/QSPI 166 MHz（RTSS 启动） |
外设
| GPIO | 主域 133 个 + RTSS 域 68 个，与 SPI / I²C / I³C / UART / CAN 复用 |
|---|---|
| UART | 所有主域 / RTSS 域 QUP SE 都可配 UART（最高 4 MHz，64 B FIFO），部分支持 HS-UART |
| I²C | QUP SE 可配 I²C 主机（最高 1 MHz），另有 6 路摄像头专用 CCI I²C |
| SPI | QUP SE 可配 SPI 主机 / 从机（最高 50 MHz） |
| I²S / 音频 | LS-I2S、PCM/TDM、HS-I2S |
| CAN / CAN FD | 4 路 CAN-FD（RTSS 域，每路最高 12 Mbps） |
| USB | USB0：USB 3.1 Gen 2（主 / 从）USB1：USB 2.0（主 / 从） |
| PCIe | PCIe Gen 4：1× 2-lane（PCIe0）+ 1× 4-lane（PCIe1） |
| 以太网 MAC | 1× SGMII（最高 3.125 Gbps）1× RGMII（v1.3 / v2.0，1 Gbps，在 RTSS 域、与 RTSS I/O 复用） |
| 显示输出 | Adreno DPU 11991× 4-lane DSI（C-PHY / D-PHY）1× DP / eDP（最多 4 lane，DP 1.4） |
| 摄像头输入 | 3× 4-lane CSI（C-PHY / D-PHY，每路可拆成 2× 2 或 1 lane）Spectra 692 ISP |
| ADC | 原文未写 |
| PWM / 定时器 | 原文未写 |
封装
| 封装 | FCBGA1326+HS25.0 × 25.0 mm最大高度 2.76 mm |
|---|
电气
| 供电电压 | VDD_CX（数字核心）工作范围 0.312 ~ 0.968 VVDD_PX0（引脚组 0）1.8 V（1.65 ~ 1.95 V） |
|---|
环境
| 工作温度 | 环境温度 -40 ~ +105 °C最高结温 125 °C |
|---|
身份与变体
| 厂商 | Qualcomm（高通） |
|---|
资料来源
- 主原文 官方产品页 / 规格页 QCS8275 Device description（80-73475-1） 原始链接 ↗
- 补充来源 官方产品页 / 规格页 QCS8275 Key features（80-73475-1） 原始链接 ↗
- 补充来源 官方产品页 / 规格页 QCS8275 Introduction / features（80-73475-1） 原始链接 ↗
- 补充来源 官方产品页 / 规格页 QCS8275 Mechanical information（80-73475-1） 原始链接 ↗
- 补充来源 官方产品页 / 规格页 QCS8275 Electrical specifications（80-73475-1） 原始链接 ↗

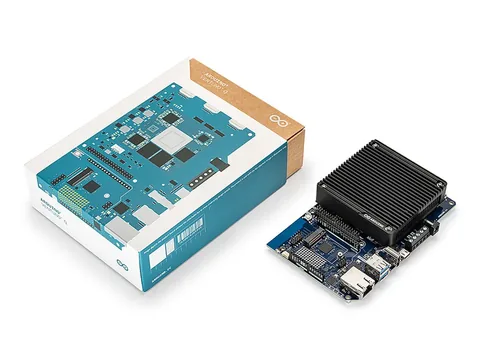

用这颗芯片的开发板 1 款
