Renesas RA4M1
完整数据手册 已逐句核对 19 项参数必备参数 14 / 14详细（核心参数齐全）
关键规格
- 架构
- Armv7E-M
- 内核型号
- Cortex-M4F
- 主频
- 48MHz

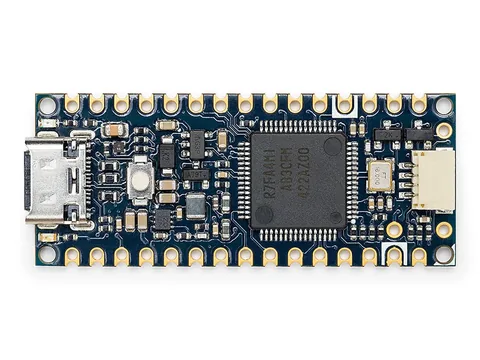

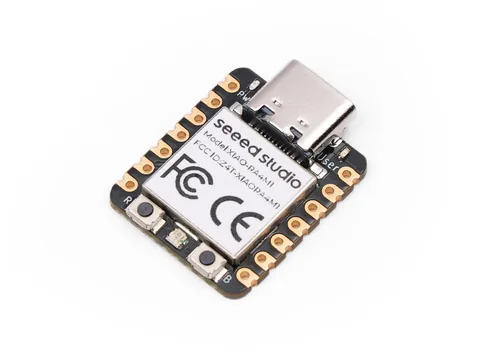

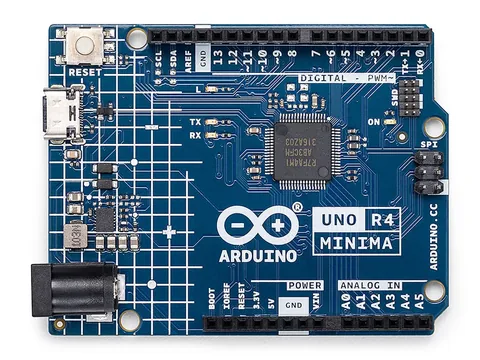

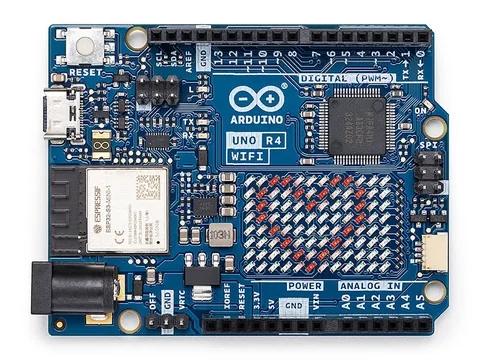

- 开发板
- 4 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | Cortex-M4F（带 FPU）@ 48 MHz |
|---|---|
| 指令集 / 位宽 | Armv7E-M（DSP 指令） |
存储
| 片上 SRAM | 32 KB（带 ECC / 奇偶校验） |
|---|---|
| 片上 / 封装内 Flash | 256 KB 代码 Flash + 8 KB 数据 Flash |
外设
| GPIO | 最多 84 个 |
|---|---|
| UART | 4 个 SCI（UART / 简易 I2C / 简易 SPI） |
| I²C | 2 |
| SPI | 2 |
| CAN / CAN FD | 1 路 CAN |
| USB | USB 2.0 全速（片内收发器） |
| ADC | 14 位 ADC、12 位 DAC、4 个运放、2 个低功耗比较器 |
| PWM / 定时器 | 2 个 32 位 GPT6 个 16 位 GPT |
| 电容触摸 | 电容触摸感应单元（CTSU）、段码 LCD 控制器 |
封装
| 封装 | LGA100 / LQFP100 / LQFP64 / QFN64 / LQFP48 / QFN48 / QFN40 |
|---|
电气
| 供电电压 | 1.6–5.5 V |
|---|
环境
| 工作温度 | 环境 –40～+85 °C（LGA）/ –40～+105 °C（其它封装） |
|---|
安全
| 安全特性 | AES128 / 256、GHASH、TRNG、128 位唯一 ID |
|---|
身份与变体
| 厂商 | Renesas（瑞萨） |
|---|---|
| 系列 | RA4M1（RA 系列 MCU） |
资料来源
- 主原文 完整数据手册 RA4M1 Group Datasheet Rev.1.10 2023-09-29 原始链接 ↗
