Rockchip / 瑞芯微 · 应用处理器
ROCKCHIP RK3128
完整数据手册 已逐句核对 27 项参数必备参数 23 / 24原文能给的已齐（1 项核心参数原文没写）
关键规格
- 架构
- Armv7-A 32 位
- 内核型号
- Cortex-A7
- 核数
- 4
- 主频
- 1.3GHz
- GPU
- Mali-400 MP2
- VPU
- 解码 H.265 / H.264 1080p@60fps
- 片内缓存
- L2 256 KB（每核 L1 32 KB I + 32 KB D）
- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A7 |
|---|---|
| CPU 最高主频 | 最高 1.3 GHz |
| 指令集 / 位宽 | Armv7-A 32 位（Cortex-A7） |
| 缓存 | 每核 L1 32 KB I + 32 KB D共享 L2 256 KB |
| GPU | Mali-400 MP2 |
| 图形 API | OpenGL ES 1.1 / 2.0OpenVG 1.1 |
| 视频解码 | H.265 MP L4.1 / H.264 HP L4.2 均最高 1080p@60fps |
| 视频编码 | H.264（最高 HP@L4.1）、MVC、VP8 编码JPEG 编码最高 8192×8192（编解码不能同时用） |
| 制程 | 原文未写 |
存储
| 外部内存接口 | DDR3 / DDR3L-1066（32 位，最大 2 GB）、LPDDR2-800 |
|---|---|
| 存储接口 | eMMC（MMC 4.5）、SD 2.0、SDIO 3.0、NAND |
外设
| GPIO | 4 组 GPIO（GPIO0~GPIO3）共 128 个 |
|---|---|
| UART | 3 路 UART |
| I²C | 4 路 I2C（支持多主） |
| SPI | SPI 控制器（主 / 从可配，主模式 2 个片选） |
| I²S / 音频 | 8 通道 I2S / PCM（二者不能同时用）S/PDIF 输出 |
| USB | USB OTG 2.0 + USB 2.0 Host（共用 PHY） |
| 以太网 MAC | 千兆 GMAC（RGMII / RMII） |
| 显示输出 | HDMI 1.4a（HDCP 1.4，最高 1080p） |
| 摄像头输入 | 摄像头接口：8 位 CCIR656 / 8 位 RAW最高 500 万像素 |
| ADC | 3 通道 10 位 SAR-ADC采样率 200 kHz |
| PWM / 定时器 | 4 路 PWM6 个 64 位定时器 |
| 其他外设 | TS 输入 1 路（机顶盒码流） |
封装
| 封装 | BGA316（14 × 14 mm，0.65 mm 间距） |
|---|
电气
| 供电电压 | CPU AVDD 1.2 V（1.08~1.32 V，主频 ≤1 GHz）内核 CVDD 1.2 V（1.08~1.32 V）数字 IO 3.3 V |
|---|
环境
| 工作温度 | –40 ~ 85 ℃（典型 25 ℃） |
|---|
身份与变体
| 厂商 | Rockchip（瑞芯微） |
|---|---|
| 系列 | RK3128（电视盒子） |
资料来源
用这颗芯片的开发板 2 款

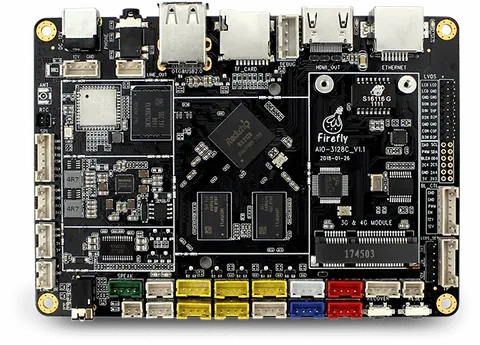

FireflyRK3128

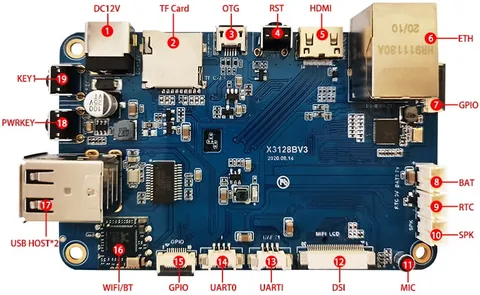

九鼎创展RK3128
