Rockchip / 瑞芯微 · 应用处理器
Rockchip RK3288
完整数据手册 已逐句核对 28 项参数必备参数 22 / 24原文能给的已齐（2 项核心参数原文没写）
关键规格
- 架构
- Armv7-A 32 位
- 内核型号
- Cortex-A17
- 核数
- 4
- 主频
- 1.6GHz / 1.8GHz
- GPU
- Mali-T764
- VPU
- 解码 H.265 4K@60fps、H.264 2160p@24fps编码 H.264 / VP8 1080p@30fps
- ISP
- 1400 万像素
- 片内缓存
- 每核 L1 32 KB I + 32 KB D

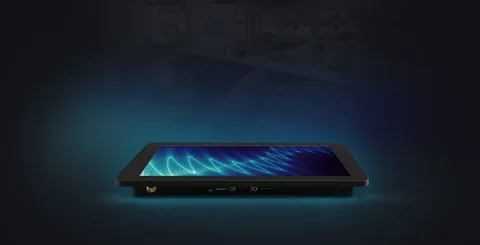

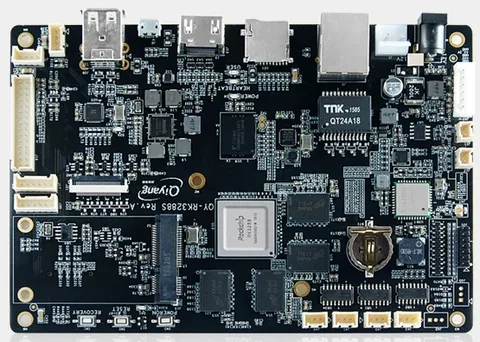

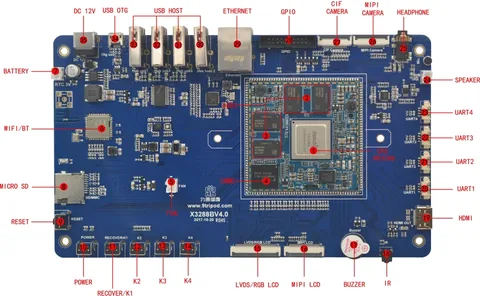

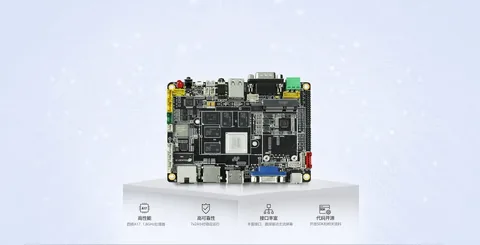

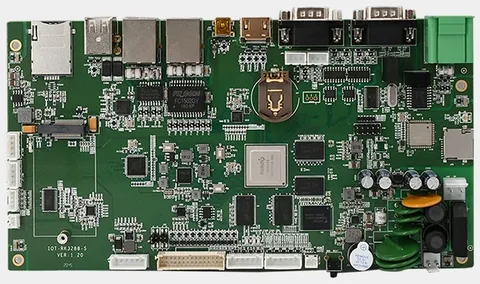

- 开发板
- 5 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A17，1.6 GHz（RK3288 / W 版 / RK3288-D）/ 1.8 GHz（RK3288-C / CG / K） |
|---|---|
| CPU 最高主频 | 1.6 GHz（已停产，量产的是 W 版，同为 1.6 GHz） RK3288 |
| 指令集 / 位宽 | Armv7-A 32 位（Cortex-A17）Neon + FPU |
| 缓存 | 每核 L1 32 KB I + 32 KB D |
| GPU | Mali-T764（4 个着色核） |
| 图形 API | OpenGL ES 1.1 / 2.0 / 3.0OpenCL 1.2DirectX 11（只有 W 版） |
| 视频解码 | H.265 Main/Main10 4K@60fpsH.264 HP L5.1 2160p@24fps |
| 视频编码 | H.264 / MVC / VP8 1080p@30fps |
| ISP | 最高 1400 万像素（4416×3312）输入 |
| 制程 | 原文未写 |
存储
| 外部内存接口 | DDR3 / DDR3L-1333、LPDDR2 / LPDDR3-1066双通道 × 16 或 32 位最大 4 GB |
|---|---|
| 存储接口 | eMMC（MMC 4.5）、SD 3.0 / MMC 4.5、SDIO 3.0、NAND（异步 / 同步 DDR，最高 60 位 ECC） |
外设
| GPIO | 160 个 |
|---|---|
| UART | 5 |
| I²C | 6 |
| SPI | 3 |
| I²S / 音频 | 8 通道 I2S / PCM（I2S 发 8 路、收 2 路；二者不能同时用） |
| USB | USB OTG 2.0、USB 2.0 主机 |
| 以太网 MAC | 千兆 GMAC（RGMII / RMII） |
| 显示输出 | HDMI 2.0、LVDS（单 / 双通道，RK3288-C 没有）、eDP 1.1 |
| 摄像头输入 | DVP（只有并口） |
| ADC | SAR-ADC 3 通道 10 位 |
| PWM / 定时器 | 4 路 |
封装
| 封装 | FCBGA636LD |
|---|
电气
| 供电电压 | 原文未写 |
|---|
环境
| 工作温度 | RK3288K –20～85 °C其余型号 0～80 °C |
|---|
安全
| 安全特性 | AES-128 / 192 / 256、DES / 3DES、SHA1 / SHA256 / MD5、160 位 PRNG |
|---|---|
| OTP / eFuse | 256 位 + 1024 位 eFuse |
身份与变体
| 厂商 | Rockchip（瑞芯微） |
|---|---|
| 系列 | RK3288 |
资料来源
- 主原文 完整数据手册 RK3288 Datasheet Rev 2.7 2019-12-27 原始链接 ↗
