香橙派RK3399 / RK3399-T
Rockchip / 瑞芯微 · 应用处理器
Rockchip RK3399-T
完整数据手册 已逐句核对 33 项参数必备参数 24 / 24详细（核心参数齐全）
关键规格
- 内核型号
- Cortex-A72 / Cortex-A53
- 核数
- 6
- 协处理器
- 2× Cortex-M0
- GPU
- Mali-T860 MP4

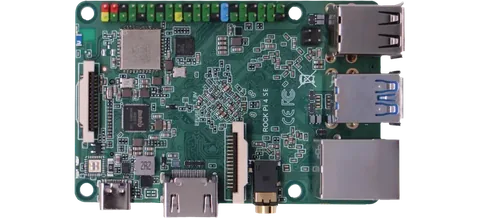

- 开发板
- 3 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× Cortex-A724× Cortex-A53（big.LITTLE） |
|---|---|
| CPU 最高主频 | A72 1.8 GHz RK3399-T |
| 指令集 / 位宽 | Armv8-A（64 位）NeonArmv8 加密扩展 |
| 协处理器 | 2× Cortex-M0 |
| 缓存 | L2：大核 1 MB、小核 512 KB |
| GPU | Mali-T860MP4 |
| 图形 API | OpenGL ES 1.1 / 2.0 / 3.0 / 3.1 / 3.2OpenCL 1.2DirectX 11.1 |
| 视频解码 | H.265 Main/Main10 4K×2K@60fpsVP9 4K×2K@60fpsH.264 4K×2K@30fps |
| 视频编码 | H.264 / MVC / VP8 1080p@30fps |
| ISP | 2 个 ISP单个最高 1400 万像素输入 |
| 制程 | 28 nm HKMG 继承自 RK3399 |
存储
| 片上 ROM | 32 KB BootROM |
|---|---|
| 片上 SRAM | 200 KB |
| 外部内存接口 | DDR3 / DDR3L / LPDDR3 / LPDDR4（原文速率写 666），2 通道 × 16 或 32 位 |
| 存储接口 | 1× eMMC 5.1（HS400）2× SD 3.0 / MMC 4.51 / SDIOSPI NOR / NAND |
外设
| GPIO | 122 |
|---|---|
| UART | 5 |
| I²C | 9 |
| SPI | 6 |
| I²S / 音频 | 3× I2S / PCM（I2S2 内部接 HDMI / DP）SPDIF |
| USB | 2× USB 3.0 OTG（Type-C PHY，支持 DP 1.2 Alt Mode）2× USB 2.0 Host |
| PCIe | 1× PCIe 2.1 ×4（2.5 GT/s / lane）RC 模式 继承自 RK3399 |
| 以太网 MAC | 1× 千兆 GMAC（10/100/1000M） |
| 显示输出 | HDMI 2.0、eDP 1.3、DisplayPort 1.2（1 个控制器，2 个 Type-C 共用）、MIPI DSI |
| 摄像头输入 | 双路 MIPI CSI（4 lane） |
| ADC | 6 通道 10 位 SAR-ADC2 通道 10 位 TS-ADC（温度传感，最高 50 KS/s） |
| PWM / 定时器 | 4 路 PWM |
封装
| 封装 | FCBGA828（21×21 mm，球距 0.65 mm） |
|---|
电气
| 供电电压 | A72 大核 BIGCPU_VDD 0.925 V（0.875~1.15 V）A53 小核 LITCPU_VDD 0.925 VGPU_VDD 0.90 V |
|---|
环境
| 工作温度 | 环境 0～80 °C |
|---|
安全
| 安全特性 | TrustZone |
|---|
身份与变体
| 厂商 | Rockchip（瑞芯微） |
|---|---|
| 系列 | RK3399-T |
资料来源
- 主原文 完整数据手册 RK3399-T Datasheet Rev 1.0 2021-08-24 原始链接 ↗
