幸狐RK3506G2
Rockchip / 瑞芯微 · 应用处理器
RK3506G2
完整数据手册 已逐句核对 29 项参数必备参数 22 / 24原文能给的已齐（2 项核心参数原文没写）
关键规格
- 架构
- Armv7-A 32 位
- 内核型号
- Cortex-A7
- 核数
- 3
- 主频
- 1.6GHz
- 协处理器
- 1× Cortex-M0
- 片内缓存
- L2 128 KB（每核 L1 16 KB I + 16 KB D）

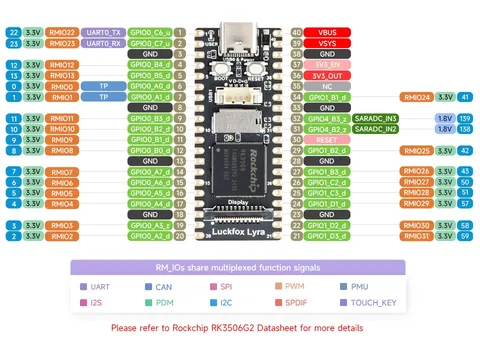

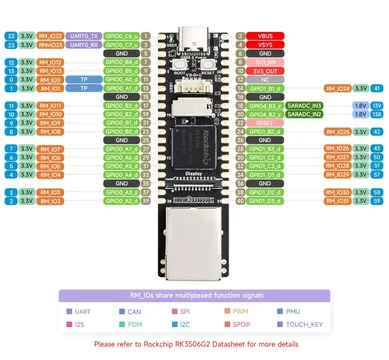

- 开发板
- 3 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 3× Cortex-A7 |
|---|---|
| CPU 最高主频 | RK3506 系列最高 1.6 GHz |
| 指令集 / 位宽 | Armv7-A 32 位（Cortex-A7）TrustZone |
| 协处理器 | 1× Cortex-M0（ARMv6-M） |
| 缓存 | 每核 L1 16 KB I + 16 KB D共享 L2 128 KB |
| GPU | 无 3D GPU，只有 2D 图形引擎 继承自 RK3506B |
| 视频解码 | 原文未写 |
| 视频编码 | 原文未写 |
| 制程 | 22 nm 继承自 RK3506B |
存储
| 封装内 PSRAM | 封装内 128 MB DDR3L（最高 DDR3L-1500） |
|---|---|
| 外部内存接口 | 内置 128 MB DDR3L（最高 DDR3L-1500） |
| 存储接口 | eMMC 4.51、SD 3.0 / MMC 4.51、SDIO 3.0 |
外设
| GPIO | 多组 GPIO全部可产生中断（手册没给总数） 继承自 RK3506B |
|---|---|
| UART | 6 |
| I²C | 3 |
| SPI | 3 |
| I²S / 音频 | SAI（I2S / PCM / TDM）、PDM（4 路数据）、SPDIF 收 / 发各 1、音频 ADC / DSM |
| CAN / CAN FD | 2 路 CAN 2.0B |
| USB | 2× USB 2.0 OTG |
| 以太网 MAC | 百兆 RMII（10/100） |
| 显示输出 | 并口 / 串口 MCU / RGB 屏、BT.656 / BT.1120、2 lane MIPI DSI（1.5 Gbps / lane），最高 1280×1280@60fps |
| 摄像头输入 | DVP（RGB888 / RGB565 / YUV422） |
| ADC | SARADC 10 位、4 通道、最高 1 MS/s1 个温度传感器 |
| PWM / 定时器 | 4 通道 + 8 通道 |
封装
| 封装 | QFN128L（12.3×12.3 mm，脚距 0.35 mm） |
|---|
电气
| 供电电压 | CPU 典型 0.90 V（最低 0.81 V）逻辑 0.81–0.99 V |
|---|
环境
| 工作温度 | 环境 –20～80 °C |
|---|
安全
| 安全特性 | TrustZone、AES-128 / 192 / 256、安全启动、安全 OTP |
|---|
身份与变体
| 厂商 | Rockchip（瑞芯微） |
|---|---|
| 系列 | RK3506（B / J / G2） |
| 供货状态 | 音频应用处理器 RK3506G2 |
