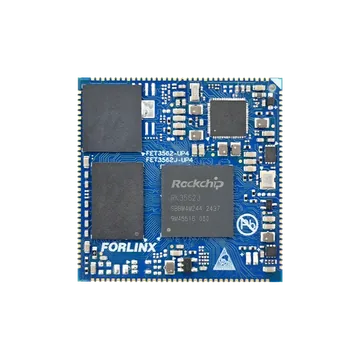

飞凌RK3562J
Rockchip / 瑞芯微 · 应用处理器
Rockchip RK3562J
完整数据手册 已逐句核对 32 项参数必备参数 24 / 24详细（核心参数齐全）
关键规格
- 内核型号
- Cortex-A53
- 核数
- 4
- 主频
- 1.8GHz（overdrive）/ 1.2GHz（normal）
- 协处理器
- 2 个 MCU
- GPU
- Mali-G52 1-Core-2EE
- VPU
- 解码 H.265 / VP9 4K@30fps、H.264 1080p@60fps编码 H.264 1080p@60fps
- ISP
- 1300 万像素（4224×3136）
- 片内缓存
- 每核 L1 32 KB I + 32 KB D

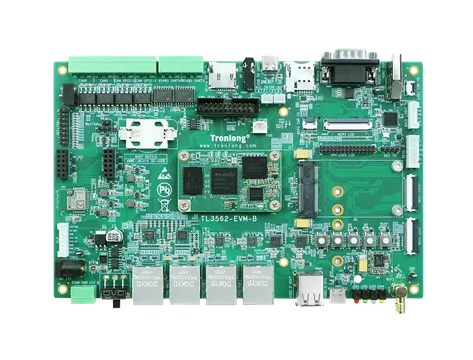

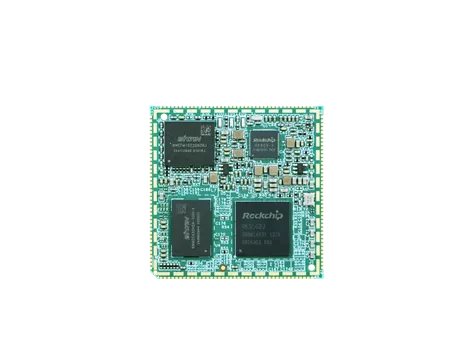

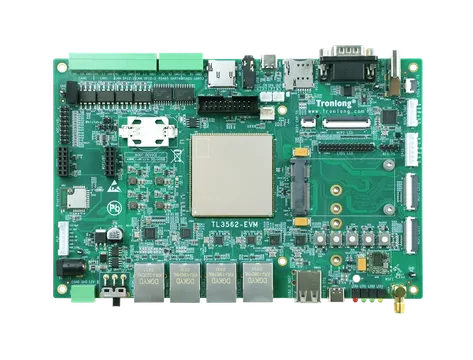

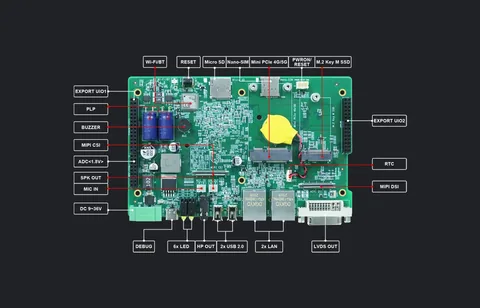

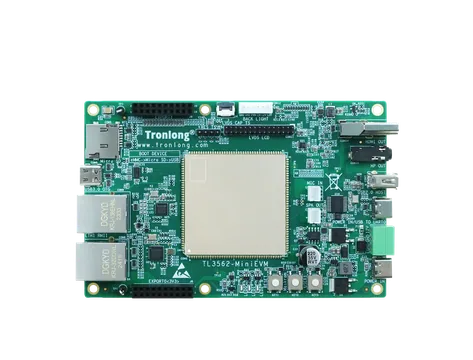

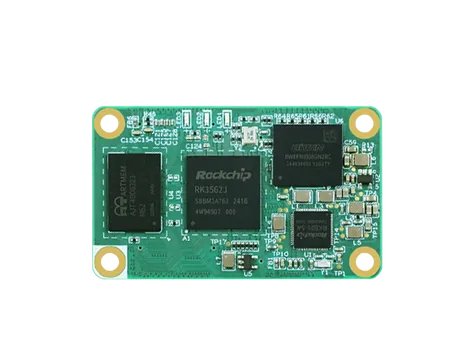

- 开发板
- 11 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A53normal 模式 1.2 GHzoverdrive 模式 1.8 GHz |
|---|---|
| 指令集 / 位宽 | Armv8 加密扩展TrustZone |
| 协处理器 | 2 个 MCU（VD_LOGIC 的带 16 KB 缓存，另一个在 VD_PMU） |
| 缓存 | 每核 L1 32 KB I + 32 KB D |
| GPU | Mali-G52 1-Core-2EEnormal 700 MHzoverdrive 900 MHz |
| 图形 API | OpenGL ES 1.1 / 2.0 / 3.2Vulkan 1.0 / 1.1OpenCL 2.0 Full Profile |
| NPU | NPU（INT4 / INT8 / INT16 / FP16；这份 datasheet 没写算力）normal 700 MHzoverdrive 1000 MHz |
| 视频解码 | H.265 / VP9 最高 4096×2304@30fpsH.264 1080p@60fps |
| 视频编码 | H.264 High L4.2 1080p@60fps |
| ISP | 最大 4224×3136（1300 万像素 @30fps）最多 4 路传感器复用 |
| 制程 | 22 nm |
存储
| 外部内存接口 | DDR3 / DDR3L / LPDDR3-2133、DDR4 / LPDDR4 / LPDDR4X-2666，32 位，最大 8 GB |
|---|---|
| 存储接口 | eMMC 5.1（HS200 / HS400）、SD 3.0 / MMC 4.51、FSPI |
外设
| GPIO | 多组 GPIO全部可向 CPU 产生中断（手册没给总数） |
|---|---|
| UART | 10 |
| I²C | 6 |
| SPI | 3 |
| I²S / 音频 | I2S / PCM / TDM、PDM |
| USB | 1× USB 3.0 DRD（与 PCIe 复用）1× USB 2.0 Host |
| PCIe | 1 路 PCIe 2.1（与 USB 3.0 复用） |
| 以太网 MAC | 千兆 GMAC（RGMII / RMII） |
| 显示输出 | MIPI DSI（2048×1080@60Hz）、LVDS、RGB、BT.656 / BT.1120单路输出最高 2048×1080@60Hz |
| 摄像头输入 | MIPI CSI RX（最多 4 lane，2.5 Gbps / lane） |
| ADC | SARADC 10 位、16 通道、最高 1 MS/s |
| PWM / 定时器 | 16 路 |
封装
| 封装 | FCCSP478L（13.9×13.9 mm，球距 0.5 / 0.65 mm） |
|---|
电气
| 供电电压 | CPU normal 模式 0.8–1 V（典型 0.9 V）逻辑 0.81–0.99 V |
|---|
环境
| 工作温度 | 环境 –40～85 °C（工业级） |
|---|
安全
| 安全特性 | TrustZone、AES-128 / 192 / 256、DES / TDES、真随机数、安全 OTP |
|---|
身份与变体
| 厂商 | Rockchip（瑞芯微） |
|---|---|
| 系列 | RK3562 |
| 供货状态 | 四核应用处理器（工业级） RK3562J |
