飞凌RK3568J
Rockchip / 瑞芯微 · 应用处理器
Rockchip RK3568J
完整数据手册 已逐句核对 32 项参数必备参数 24 / 24详细（核心参数齐全）
关键规格
- 内核型号
- Cortex-A55
- 核数
- 4
- 主频
- 1.8GHz（overdrive）/ 1.4GHz（normal）
- GPU
- Mali-G52 1-Core-2EE
- NPU
- 1 TOPS
- VPU
- 解码 H.264 / H.265 / VP9 4K@60fps编码 H.264 / H.265 1080p@60fps
- 片内缓存
- L3 512 KB（每核 L1 32 KB I + 32 KB D）带 ECC

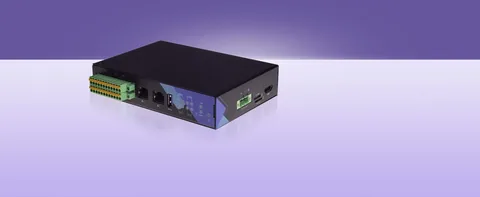

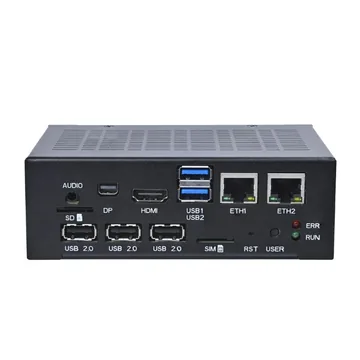

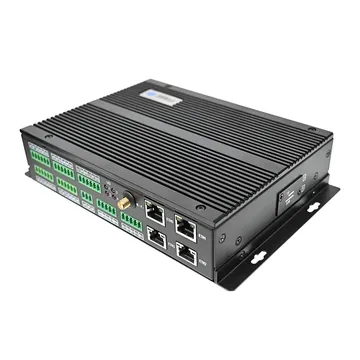

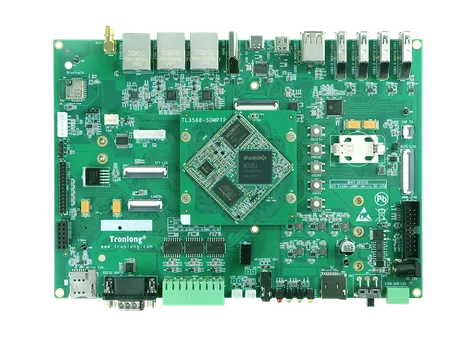

- 开发板
- 6 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A55normal 1.4 GHzoverdrive 1.8 GHz |
|---|---|
| 指令集 / 位宽 | Armv8 加密扩展TrustZone |
| 缓存 | 每核 L1 32 KB I + 32 KB D（带 ECC）共享 L3 512 KB（带 ECC） |
| GPU | Mali-G52 1-Core-2EE |
| 图形 API | OpenGL ES 1.1 / 2.0 / 3.2Vulkan 1.0 / 1.1OpenCL 2.0 Full Profile |
| NPU | 1 TOPSnormal 600 MHzoverdrive 1000 MHz |
| 视频解码 | H.264 / H.265 / VP9 最高 4096×2304@60fps |
| 视频编码 | H.264 / H.265 1080p@60fps |
| ISP | 带 ISP |
| 制程 | 22 nm 继承自 RK3568 |
存储
| 外部内存接口 | DDR3 / DDR3L / LPDDR3（2133）、DDR4 / LPDDR4 / LPDDR4X（3200），32 位，最大 8 GB，DDR3 / DDR4 支持 8 位 ECC |
|---|---|
| 存储接口 | eMMC 5.1、SD 3.0 / MMC 4.51、FSPI（NOR / NAND） |
外设
| GPIO | 多组 GPIO全部可向 CPU 产生中断（手册没给总数） |
|---|---|
| UART | 10 |
| I²C | 6 |
| SPI | 4 |
| I²S / 音频 | I2S0 / I2S1 8 声道、I2S2 / I2S3 2 声道、PDM、数字音频编解码 |
| USB | 1× USB 3.0 OTG1× USB 3.0 Host2× USB 2.0 Host |
| PCIe | PCIe 3.0 ×2（RC / EP，可拆两个 ×1）+ PCIe 2.1 ×1 |
| SATA | 3 个 SATA 控制器（与 PCIe / USB3 复用） |
| 以太网 MAC | 2× 千兆 MAC（RGMII / RMII） |
| 显示输出 | HDMI 2.0（最高 4096×2304@60Hz）、eDP 1.3（2560×1600@60Hz）、MIPI DSI、LVDS、RGB / BT1120三路同时输出 |
| 摄像头输入 | MIPI CSI RX、16 位 DVP |
| ADC | SARADC 10 位、8 通道、最高 1 MS/s2 个温度传感器 |
| PWM / 定时器 | 16 路 |
封装
| 封装 | FCCSP636L（19×19 mm，球距 0.65 mm） |
|---|
电气
| 供电电压 | CPU normal 模式 0.8–1 V（1.4 GHz）overdrive 0.95–1.15 V（1.8 GHz）逻辑 0.81–0.99 V |
|---|
环境
| 工作温度 | 环境 –40～85 °C（工业级） |
|---|
安全
| 安全特性 | TrustZone、AES-128 / 192 / 256、DES / TDES、安全 OTP、安全启动 |
|---|
身份与变体
| 厂商 | Rockchip（瑞芯微） |
|---|---|
| 系列 | RK3568 |
| 供货状态 | 四核应用处理器 RK3568J |
资料来源
- 主原文 完整数据手册 RK3568J Datasheet Rev 1.0 2022-03-04 原始链接 ↗
