Rockchip / 瑞芯微 · 应用处理器
RK3328
完整数据手册 已逐句核对 28 项参数必备参数 23 / 24原文能给的已齐（1 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A53
- 核数
- 4
- 主频
- 1.3GHz
- VPU
- 解码 H.265 / H.264 / VP9 最高 4K×2K@60fps编码 H.264 / H.265 1080p@30fps
- 片内缓存
- 每核 L1 32 KB I + 32 KB D共享 L2

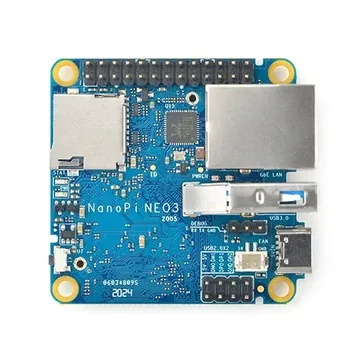

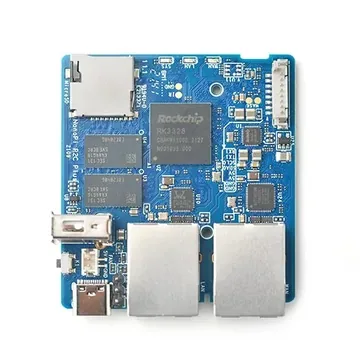

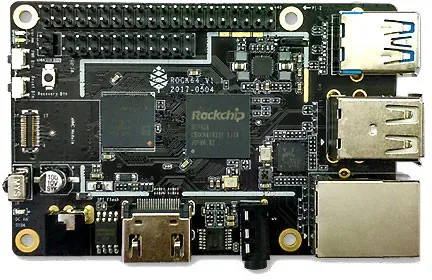

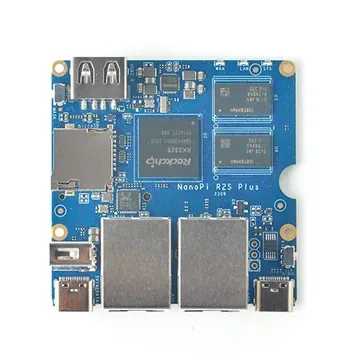

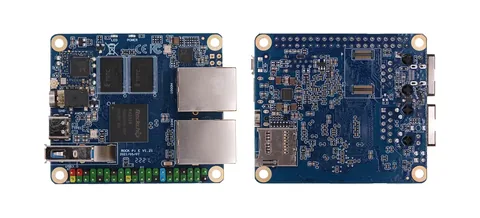

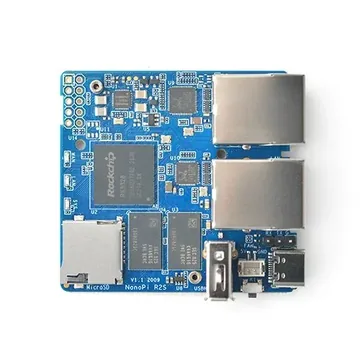

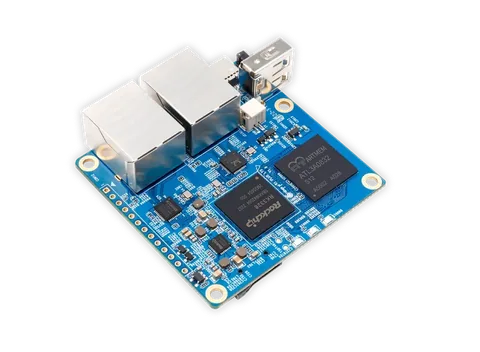

- 开发板
- 7 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A53 @ 最高 1.3 GHz |
|---|---|
| 指令集 / 位宽 | Armv8-A（64 位）NeonArmv8 加密扩展 |
| 缓存 | 每核 L1 32 KB I + 32 KB D共享 L2 |
| GPU | 四核 GPU最高 500 MHz |
| 图形 API | OpenGL ES 1.1 / 2.0OpenVG 1.1 |
| 视频解码 | H.265 Main/Main10、H.264 High10、VP9 均最高 4K×2K@60fps |
| 视频编码 | H.264 / H.265 编码 1080p@30fps（或 2× 720p@30fps） |
| 制程 | 原文未写 |
存储
| 片上 SRAM | 36 KB |
|---|---|
| 外部内存接口 | DDR3 / DDR3L（最高 1866）/ LPDDR3 / DDR432 位最大 4 GB |
| 存储接口 | eMMC 5.12× SD / MMCSDIO 3.0 |
外设
| GPIO | 多组 GPIO全部可产生中断（手册没给总数） |
|---|---|
| UART | UART（收发各 64 字节 FIFO） |
| I²C | I2C（7 / 10 位地址，最高 1 Mbit/s） |
| SPI | SPI（主 / 从，主模式 1 个片选） |
| I²S / 音频 | I2S0 / I2S1 各 8 声道（I2S0 内部接 HDMI）、I2S2 / PCM 2 声道、SPDIF片内音频 DAC（24 位） |
| USB | 2× USB 2.0（1 个 OTG）1× USB 3.0 主机 |
| 以太网 MAC | 2 个 GMAC（1 个接片内百兆 PHY，1 个接外部 PHY，10/100/1000M） |
| 显示输出 | HDMI 2.0a（最高 4K@60Hz）、CVBS 复合视频输出 |
| 摄像头输入 | 摄像头接口：8 位 BT656最高 500 万像素 |
| ADC | SAR ADC最高 50 kS/s |
| PWM / 定时器 | 4 路 |
| 其他外设 | 红外遥控输入、TS 输入（机顶盒码流） |
封装
| 封装 | TFBGA395L（14×14 mm，球距 0.65 mm） |
|---|
电气
| 供电电压 | CPU 核 0.95–1.35 V（典型 1.00 V） |
|---|
环境
| 工作温度 | 环境 0～80 °C |
|---|
安全
| 安全特性 | TrustZone、加密硬件 |
|---|
身份与变体
| 厂商 | Rockchip（瑞芯微） |
|---|---|
| 系列 | RK3328（机顶盒定位） |
资料来源
- 主原文 完整数据手册 RK3328 Datasheet Rev 1.4 2020-03-10 原始链接 ↗
