FireflyRK3566
Rockchip / 瑞芯微 · 应用处理器
RK3566
完整数据手册 已逐句核对 33 项参数必备参数 24 / 24详细（核心参数齐全）
关键规格
- 内核型号
- Cortex-A55
- 核数
- 4
- 主频
- 1.8GHz
- GPU
- Mali-G52 1-Core-2EE
- NPU
- 1 TOPS
- VPU
- 解码 H.264 / H.265 / VP9 4K@60fps编码 H.264 / H.265 1080p@60fps
- 片内缓存
- L3 512 KB（每核 L1 32 KB I + 32 KB D）

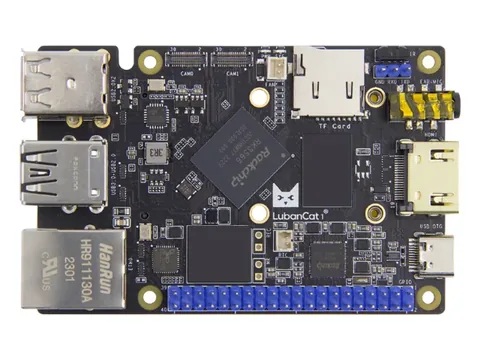

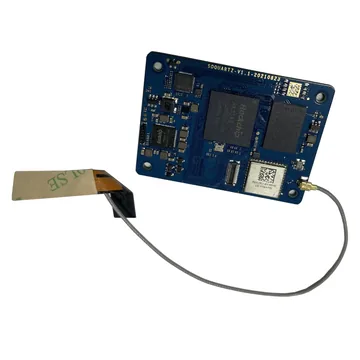

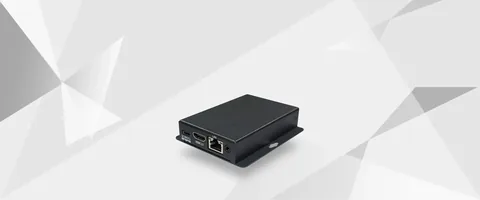

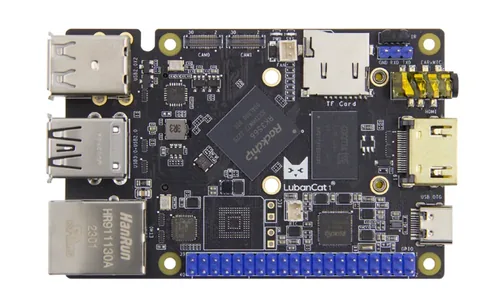

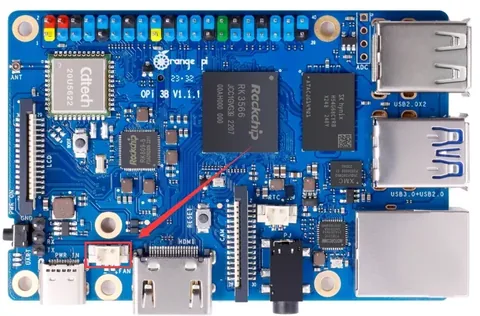

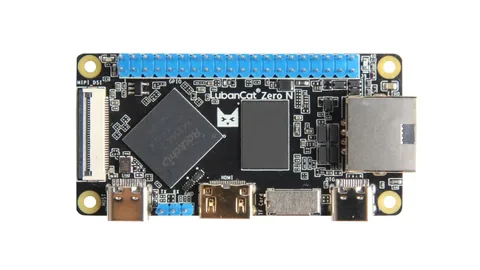

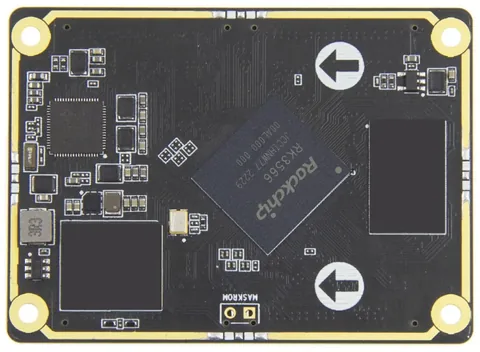

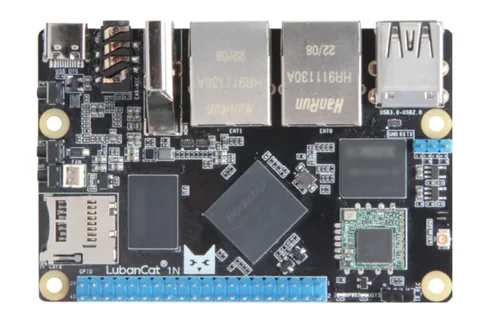

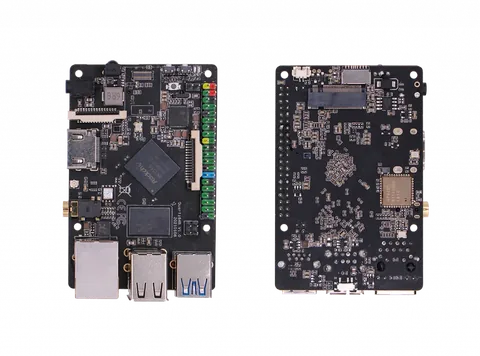

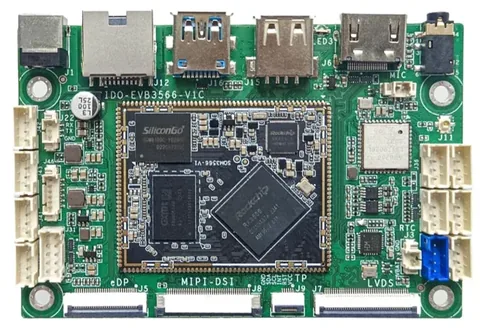

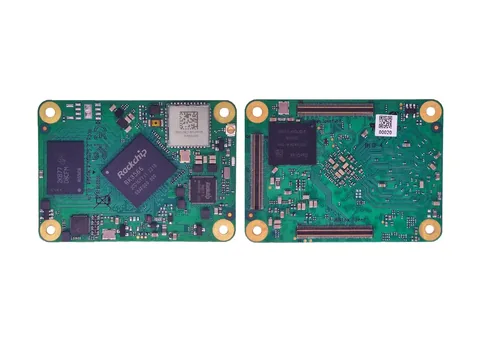

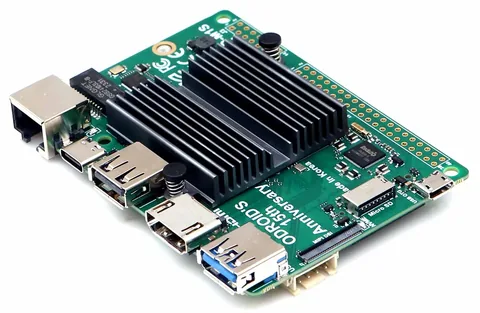

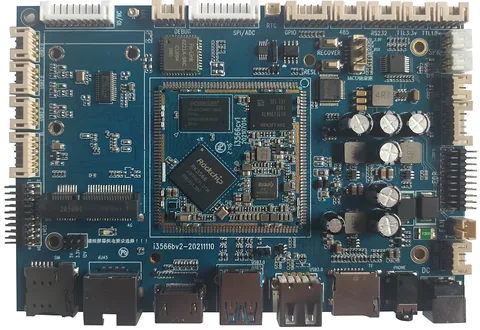

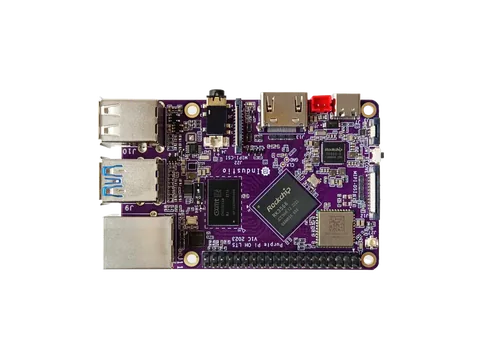

- 开发板
- 23 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A55 @ 最高 1.8 GHz |
|---|---|
| 指令集 / 位宽 | Armv8 加密扩展TrustZone |
| 缓存 | 每核 L1 32 KB I + 32 KB D共享 L3 512 KB |
| GPU | Mali-G52 1-Core-2EE最高 800 MHz |
| 图形 API | OpenGL ES 1.1 / 2.0 / 3.2Vulkan 1.0 / 1.1OpenCL 2.0 Full Profile |
| NPU | 1 TOPS最高 1.0 GHz |
| 视频解码 | H.264 / H.265 / VP9 最高 4096×2304@60fps |
| 视频编码 | H.264 / H.265 1080p@60fps |
| ISP | 带 ISP |
| 制程 | 22 nm |
存储
| 外部内存接口 | DDR3 / DDR3L / LPDDR3 / DDR4 / LPDDR4 / LPDDR4X 最高 2133，32 位，最大 8 GB |
|---|---|
| 存储接口 | eMMC 5.1（HS200）、SD 3.0 / MMC 4.51、FSPI（NOR / NAND） |
外设
| GPIO | 多组 GPIO全部可向 CPU 产生中断（手册没给总数） |
|---|---|
| UART | 10 |
| I²C | 6 |
| SPI | 4 |
| I²S / 音频 | I2S0 / I2S1 8 声道、I2S2 / I2S3 2 声道、PDM |
| USB | 1× USB 2.0 OTG1× USB 3.0 Host2× USB 2.0 Host |
| PCIe | 1 路 PCIe 2.1（与 SATA / USB3 共用 3 个复用 PHY） |
| SATA | 最多 2 个 SATA（与 PCIe / USB3 复用） |
| 以太网 MAC | 1× 千兆 MAC（RGMII / RMII） |
| 显示输出 | HDMI 2.0（4096×2304@60Hz）、eDP 1.3（2560×1600@60Hz）、MIPI DSI（双 MIPI 2560×1600@60Hz）、LVDS（与 DSI 复用）、BT1120 / BT656两路同时输出 |
| 摄像头输入 | MIPI CSI RX、16 位 DVP |
| ADC | SARADC 10 位、4 通道、最高 1 MS/s2 个温度传感器 |
| PWM / 定时器 | 16 路 |
封装
| 封装 | FCCSP565L（15.5×14.4 mm，球距 0.65 / 0.4 mm） |
|---|
电气
| 供电电压 | CPU 典型 0.9 V（最低 0.81 V）逻辑 0.81–0.99 V |
|---|
环境
| 工作温度 | 环境 0～80 °C |
|---|
安全
| 安全特性 | TrustZone、AES-128 / 192 / 256、DES / TDES、安全 OTP、安全启动 |
|---|---|
| OTP / eFuse | OTP 8 Kbit（7 Kbit 给安全应用） |
身份与变体
| 厂商 | Rockchip（瑞芯微） |
|---|---|
| 系列 | RK3566 |
| 供货状态 | 四核应用处理器 RK3566 |
