RK3576

Rockchip / 瑞芯微 · 应用处理器

RK3576

完整数据手册已逐句核对 36 项参数必备参数 24 / 24详细（核心参数齐全）

关键规格

架构: Armv8-A 64 位
内核型号: Cortex-A72 / Cortex-A53
核数: 8
主频: 2.2GHz / 2.0GHz
协处理器: 1× Cortex-M0
GPU: Mali-G52 MC3
NPU: 6 TOPS（INT8）INT4 / INT8 / INT16 / FP16 / BF16 / TF32
VPU: 解码 H.265 / VP9 / AV1 8K@30fps 或 4K@120fps、H.264 4K@60fps编码 H.264 / H.265 4K@60fps
ISP: 1600 万像素
片内缓存: A72 共享 L2 1 MBA53 共享 L2 512 KB
开发板: 34 款在用

全部规格「待补」是这类芯片必备、还没核对到原文的项

处理器

CPU	4× Cortex-A72 @ 最高 2.2 GHz4× Cortex-A53 @ 最高 2.0 GHz
指令集 / 位宽	Armv8-A（64 位）Armv8 加密扩展TrustZone
协处理器	1× Cortex-M0（16 KB I/D 缓存）
缓存	A72 每核 L1 48 KB I + 32 KB D、共享 L2 1 MBA53 每核 L1 32 KB I + 32 KB D、共享 L2 512 KB
GPU	Mali-G52 MC3最高 900 MHz
图形 API	OpenGL ES 1.1 / 2.0 / 3.2Vulkan 1.1OpenCL 2.0 Full Profile
NPU	6 TOPS（INT8）INT4 / INT8 / INT16 / FP16 / BF16 / TF32最高 950 MHz
视频解码	H.265 / VP9 / AVS2 / AV1 最高 8K@30fps 或 4K@120fps，H.264 4K@60fps
视频编码	H.264 / H.265 最高 4K@60fpsMJPEG 4K@60fps
ISP	1 路 ISP1600 万像素（最大输入 4672×3504）
制程	8 nm

存储

片上 ROM	片上 BootRom
外部内存接口	LPDDR4 / LPDDR4X-4266、LPDDR5 / LPDDR5X-5500，2 通道 × 16 位，最大 16 GB
存储接口	eMMC 5.1（HS400）、SD 3.0 / MMC 4.51、UFS 2.0（2 lane，HS-G3）、FSPI

外设

GPIO	多组 GPIO全部可产生中断（手册没给总数）
UART	12（UART1–11 支持 RS485）
I²C	10 + 2 路 I3C
SPI	5
I²S / 音频	SAI（I2S / TDM / PCM）2 路 SPDIF 收发2 路 PDM数字音频编解码
CAN / CAN FD	2 路 CAN / CAN FD
USB	USB 3.2 Gen1×1 + DP 1.4 组合口（Type-C）、USB 3.2 Gen1×1（与 PCIe / SATA 复用）
PCIe	2 路 PCIe 2.1 ×1（分别与 SATA 3.1、SATA 3.1 / USB3 复用）
SATA	SATA 3.1（与 PCIe 复用）
以太网 MAC	2× 千兆 GMAC（RGMII / RMII）
显示输出	HDMI 2.1 / eDP 1.3 组合口、DP 1.4（与 USB3 复用）、MIPI DSI-2（D-PHY 2.0 / C-PHY 1.1）、并口 RGB（最高 1920×1080@60Hz）
摄像头输入	3 路 MIPI CSI-2、DVP
ADC	SARADC 12 位、8 通道、最高 1 MS/sTS-ADC 6 通道
DAC	音频数字 DAC 2 通道
PWM / 定时器	16 路

封装

封装	FCCSP698L（16.1×17.2 mm）

电气

供电电压	大核 0.675–1.0 V（典型 0.75 V）逻辑 0.675–0.825 V

环境

工作温度	环境 0～80 °C

安全

安全特性	TrustZone、加密引擎、OTP / RKRNG 根密钥

身份与变体

厂商	Rockchip（瑞芯微）
系列	RK3576
供货状态	应用处理器 RK3576

资料来源

主原文完整数据手册 RK3576 Datasheet Rev 1.5 2024-12-16 原始链接 ↗
补充来源板卡厂商页面九鼎创展 Z3576 核心板产品介绍（芯片介绍段）原始链接 ↗

用这颗芯片的开发板 34 款

AIO-3576C

AIO-3576C

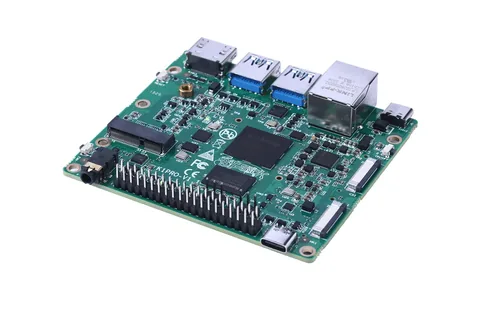

BIT-BRICK K1 Pro

BIT-BRICKRK3576

BIT-BRICK K1 Pro

6 TOPS 2~8GB LPDDR4X 64GB eMMC NVMe MicroSD 1× 1GbE 5V/2A USB-C 2× PCIe 2.0 Wi-Fi 1× USB 3.0 1× USB 2.0 Host 1× USB 2.0 OTG 1× MIPI CSI

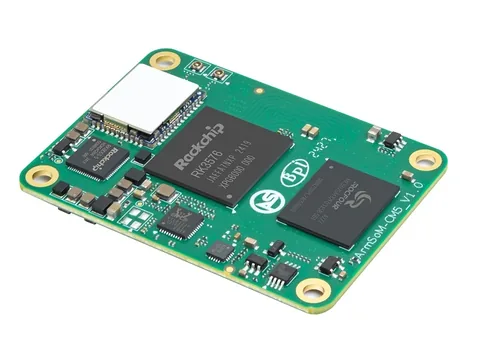

Banana Pi BPI-CM5 Pro

香蕉派RK3576

BPI-CM5 Pro

6 TOPS 8~16GB LPDDR5 32~128GB eMMC MicroSD 1× GMAC RGMII/RMII 4.5~23V 2× PCIe 2.0 x1 1× USB 3.0 1× USB 2.0 MIPI CSI Debian / Android / Ubuntu 55×40 mm 0℃~+80℃

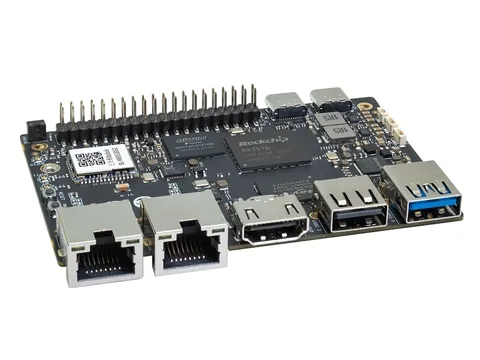

Banana Pi BPI-M5 Pro

香蕉派RK3576

BPI-M5 Pro

6 TOPS 8~16GB LPDDR4/LPDDR4X 32~128GB eMMC 1× M.2 NVMe/PCIe 2× 1GbE 9~15V USB-C PD PCIe 2.0 Wi-Fi 6 2× USB 2.0 1× USB-C 2× MIPI CSI GPIO Android / Debian / Armbian 92×62 mm 0℃~+80℃

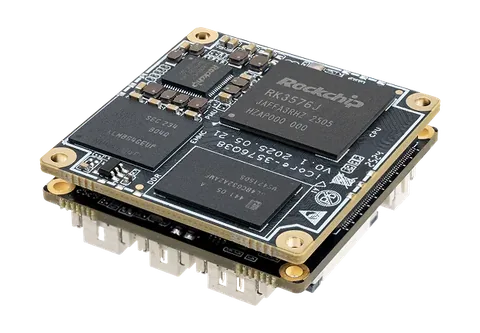

CAM-3576Q38 开发板 / ICORE-3576Q38 核心板

开发板 CAM-3576Q38 核心板 ICORE-3576Q38

6 TOPS 4~16GB LPDDR4/LPDDR4X/LPDDR5 16~256GB eMMC MicroSD 1× 100MbE 12V Wi-Fi 6 2.4GHz/5GHz 蓝牙 4G/5G 1× USB 2.0 1× RS485 HDMI 1× MIPI CSI 10× GPIO 1× UART Linux / Android 14 38.09×38.11×11.54 mm

CSD2-N128 算力服务器

FireflyRK3588S / RK3588 / RK3576

CSD2-N128 算力服务器

60 TOPS 4~32GB LPDDR5X/LPDDR5/LPDDR4 128GB eMMC 8× 10GbE 1× 1GbE 2× AC 冗余 3× USB 3.0 VGA 1× UART 2U · 495.60×928.52×88.80 mm 0℃~+30℃

CSD2-N96 算力服务器

FireflyRK3588S / RK3588 / RK3576

CSD2-N96 算力服务器

60 TOPS 4~32GB LPDDR5X/LPDDR5/LPDDR4 128~256GB eMMC 1× 1GbE 2× AC 冗余 NAS 3× USB 3.0 VGA 1× UART 2U · 495.60×928.51×88.80 mm 0℃~+30℃

EC-A3576C 行业主机

EC-A3576C 行业主机

6 TOPS 4~16GB LPDDR5 16~256GB eMMC NVMe SATA MicroSD 1× M.2 M-Key NVMe/SATA3/PCIe 1× 1GbE 12~24V 工业 Wi-Fi 6 2.4GHz/5GHz 4G / MiniPCIe 1× USB 3.0 Host 1× USB 2.0 Host Android / Linux 188.00×94.94×50.65 mm -20℃~+60℃

EC-R3576PC

EC-R3576PC

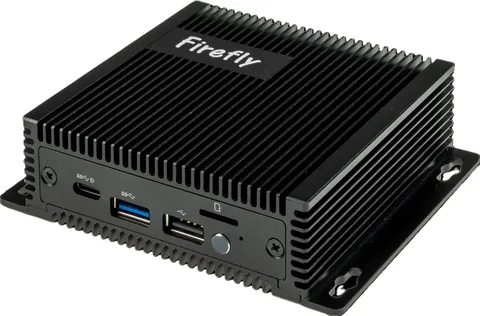

EC-R3576PC FD

EC-R3576PC FD

6 TOPS 4~16GB LPDDR4/LPDDR4X/LPDDR5 16~256GB eMMC NVMe SATA MicroSD 1× M.2 NVMe/PCIe 1× 1GbE 12~24V PCIe 工业 Wi-Fi 5 2.4GHz/5GHz 1× USB 3.0 1× USB 2.0 Android / Linux 116.0×105.2×31.5 mm -20℃~+60℃

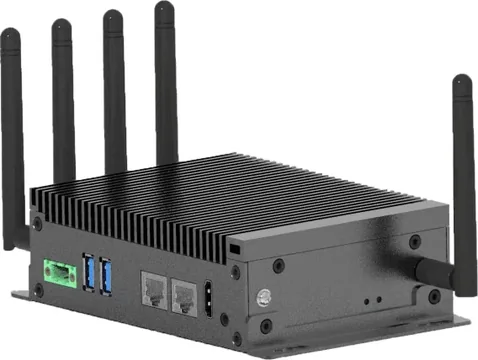

EPC1001

BIT-BRICKRK3576

EPC1001

6 TOPS 4~8GB LPDDR4X 32~64GB eMMC NVMe MicroSD 2× 1GbE 9~36V 边缘计算 4G/5G 4× USB 3.0 1× USB-C 1× CAN 2× RS485 2× UART 164×100×45 mm -20℃~+75℃

IDO Purple Pi OH2

IDO Purple Pi OH2

6 TOPS 64~256GB eMMC NVMe MicroSD 2× 1GbE 9~24V PCIe 2.1 工业 OpenHarmony Wi-Fi 5 1× USB 3.2 Type-A 3× USB 2.0 USB 3.0 OTG CAN 3× MIPI CSI 1× UART Android / Linux 120×80×22 mm -20℃~+70℃

IDO-EVB7608-V1

IDO-EVB7608-V1

IDO-SBC7602-V2

IDO-SBC7602-V2

IDO-SOM7609

触觉RK3576 / RK3576J

IDO-SOM7609

6 TOPS 32~256GB eMMC 2× 1GbE 4.5~5.5V PCIe 2.1 工业 NAS 1× USB 3.2 Gen1 OTG 2× CAN-FD 2× MIPI CSI 1× MIPI CSI 1× DVP 12× UART Android / Debian / Ubuntu 40.5×40.5×3 mm

MYC-LR3576核心板及开发板

米尔RK3576J / RK3576

MYC-LR3576

6 TOPS 4~8GB LPDDR4X 32~64GB eMMC NVMe MicroSD 2× 1GbE 12V PCIe 2.1 Wi-Fi 5 蓝牙 5.2 2× USB 3.0 Type-A 1× USB 2.0 1× USB-C 2× CAN-FD HDMI 12× UART 43×45×3.85 mm

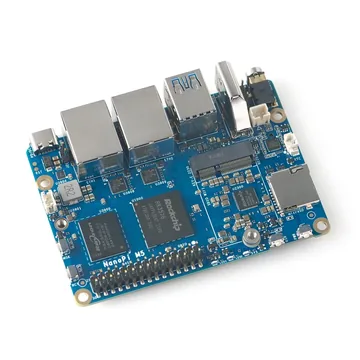

NanoPi M5

NanoPi M5

6 TOPS 4~16GB LPDDR4X/LPDDR5 16MB UFS M.2 MicroSD QSPI NOR 2× 1GbE 6~20V USB-C Wi-Fi 2× USB 3.2 Gen1 Type-A 2× MIPI CSI 4× UART 90×62×1.6 mm 0℃~+70℃（消费级）

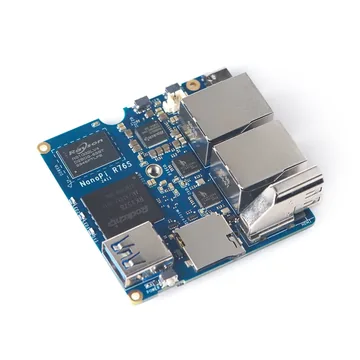

NanoPi R76S

NanoPi R76S

6 TOPS 2~4GB LPDDR4X 32GB eMMC MicroSD 2.5GbE USB-C 网络 Wi-Fi 1× USB 3.2 Gen1 Type-A GPIO 1× UART 58×58×1.6 mm 0℃~+70℃（消费级）

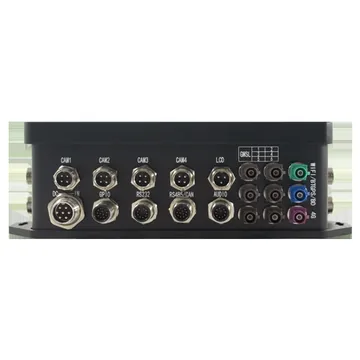

Neardi LPS3576

Neardi LPS3576

6 TOPS 4~16GB LPDDR4/LPDDR5 32~128GB eMMC 1× M.2 M-Key NVMe/PCIe MiniPCIe 2× 1GbE 9~80V 3G/4G/5G 2× USB 3.0 Type-A 2× CAN-FD 2× UART Android / Ubuntu / Debian 219×139×71 mm

OK3576-C 开发板 / FET3576-C 核心板

飞凌RK3576 / RK3576J

开发板 OK3576-C 核心板 FET3576-C

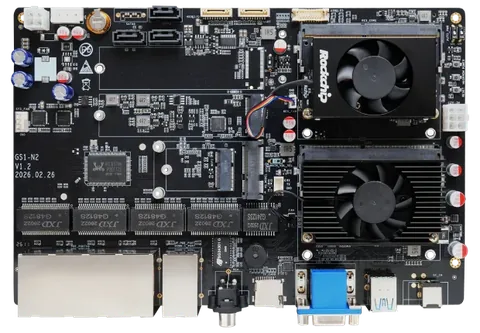

RK182X 开发套件

RK182X

6 TOPS 2~32GB LPDDR4/LPDDR4X/LPDDR5 16~128GB eMMC NVMe SATA MicroSD 12~24V PCIe Wi-Fi 2.4GHz/5GHz 4G / M.2 2× USB 3.0 1× USB 3.0 1× RS485 VGA 1× UART Linux 232.97×162.8×34.86 mm -20℃~+60℃

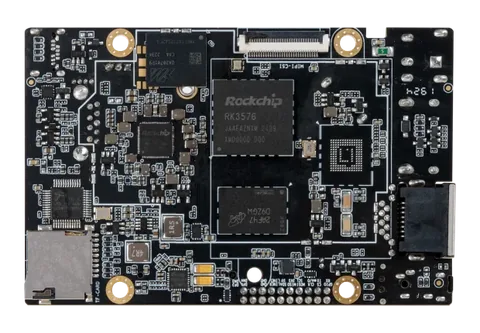

ROC-RK3576-PC 开发板

ROC-RK3576-PC

6 TOPS 4~16GB LPDDR4/LPDDR5 16~256GB eMMC NVMe SATA MicroSD 1× M.2 NVMe/PCIe 1× 1GbE 12~24V PCIe Wi-Fi 5 2.4GHz/5GHz 1× USB 3.0 1× USB 2.0 1× MIPI CSI 1× UART Android / Linux 93.00×60.15×12.49 mm -20℃~+60℃

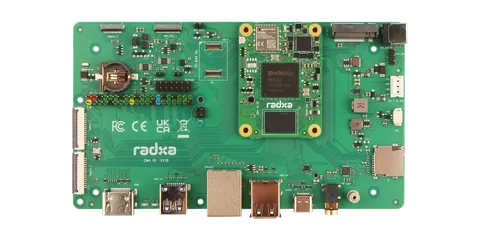

Radxa CM4

Radxa CM4

6 TOPS 16GB LPDDR4X 128GB eMMC 1× 1GbE PCIe 2.1 Wi-Fi 6 MIPI CSI 55×40 mm

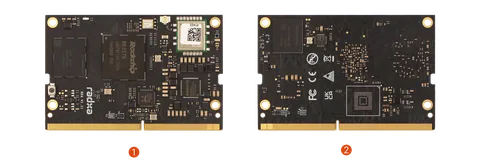

Radxa NX4

Radxa NX4

6 TOPS 16GB LPDDR5 eMMC UFS SPI Flash 1× 1GbE PCIe 2.0 x1 Wi-Fi 6 USB 3.2 USB 2.0 CAN Debian / Android 14 69.6×45 mm

Radxa ROCK 4D

瑞莎RK3576 / RK3576J

Radxa ROCK 4D

6 TOPS 2~16GB LPDDR5 eMMC MicroSD QSPI NOR 1× 1GbE USB-C PCIe 2.1 x1 Wi-Fi 6 1× USB 3.0 Type-A Host 1× USB 3.0 Type-A OTG 2× USB 2.0 Type-A Host CAN 1× MIPI CSI Debian Linux / Android 14

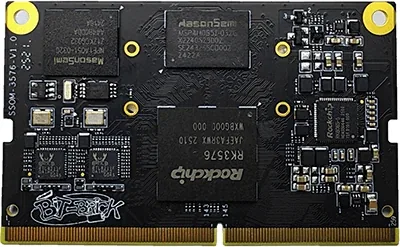

SSOM-3576

BIT-BRICKRK3576

SSOM-3576

6 TOPS 4~8GB LPDDR4X 32~64GB eMMC SATA 2× 1GbE 4V 2× PCIe 2.1 NAS 1× USB 3.0 2× USB 2.0 2× CAN-FD eDP 2× MIPI CSI 9× UART Linux / Android 69.6×43 mm -20℃~+75℃

TB-RK3576D

TB-RK3576D

6 TOPS 4~8GB LPDDR4X eMMC MicroSD 2× 1GbE Wi-Fi 4 2× USB 3.0 OTG 2× MIPI CSI 1× UART Linux 87×57 mm

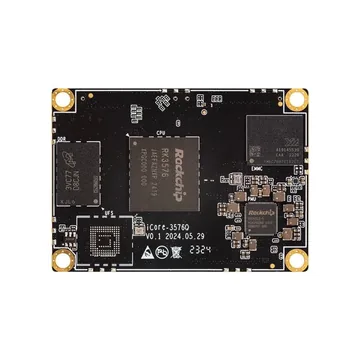

iCore-3576Q

iCore-3576Q

6 TOPS 4~8GB LPDDR4/LPDDR4X/LPDDR5 16~256GB eMMC 1GbE 5V PCIe 2.1 NAS Wi-Fi 4G/5G 1× USB 3.2 Gen1 OTG 2× CAN-FD 12× UART Linux / Android 14 60.00×42.95×5.68 mm

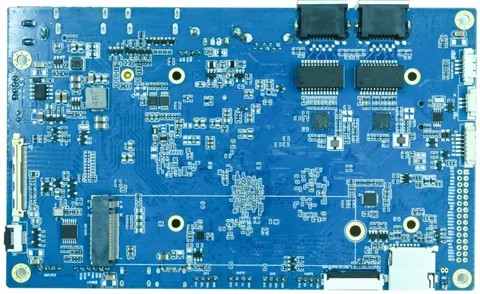

九鼎 IBOX3576 开发板

九鼎创展RK3576

九鼎 IBOX3576

6 TOPS 2~8GB 4~64GB eMMC MicroSD 2× 1GbE 12V/3A PCIe 2.0 3× USB 2.0 1× USB 3.0 HDMI 1× MIPI CSI 2× UART Android

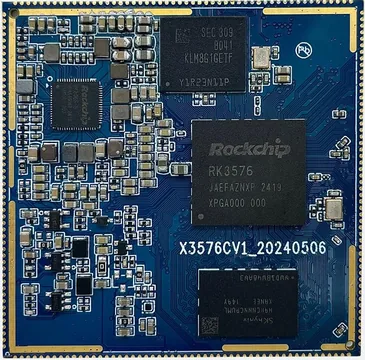

九鼎 X3576CV3 核心板

九鼎创展RK3576

九鼎 X3576CV3

6 TOPS 2~8GB 4~64GB eMMC MicroSD 1× 1GbE 5V/3A PCIe 2.0 HDMI 3× MIPI CSI 11× UART 55×55×1.2 mm 0℃~+70℃（消费级）

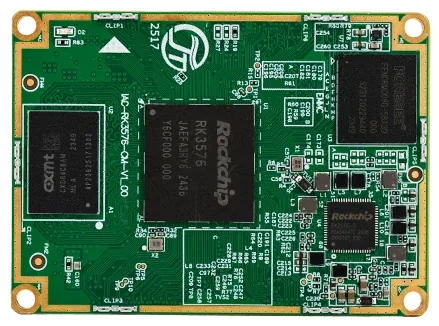

启扬 IAC-RK3576-CM 核心板

启扬智能RK3576

启扬 IAC-RK3576-CM

6 TOPS 4GB LPDDR4 16~32GB eMMC UFS MicroSD 2× 1GbE 9~32V PCIe 2× CAN-FD 3× MIPI CSI 1× UART Linux / Debian / Android 45×62 mm 0℃~+70℃（消费级）

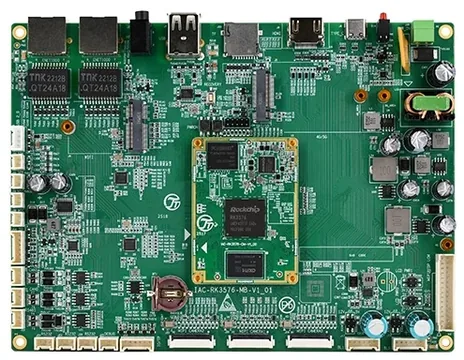

启扬 IAC-RK3576-KIT 开发板

启扬智能RK3576

启扬 IAC-RK3576

6 TOPS 4GB LPDDR4 16~32GB eMMC UFS MicroSD 2× 1GbE 9~32V PCIe 2× USB 2.0 Type-A Host 1× USB 2.0 1× USB-C 2× CAN-FD 1× RS485 HDMI 3× MIPI CSI 1× UART Linux / Debian / Android 45×62 mm 0℃~+70℃（消费级）

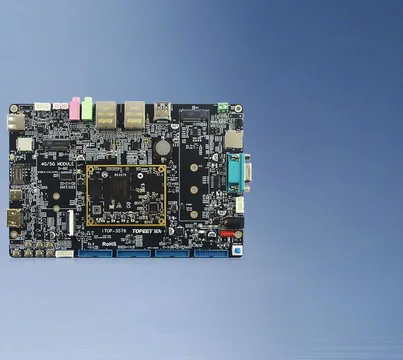

迅为 iTOP-RK3576 开发板

迅为 iTOP-RK3576

6 TOPS 4~32GB 32GB eMMC MicroSD MiniPCIe 2× 1GbE 12V Wi-Fi 4G / MiniPCIe 1× USB 2.0 Host 1× USB 3.0 Host 1× CAN 1× RS485 HDMI GPIO 1× UART 6.5×5.0 cm

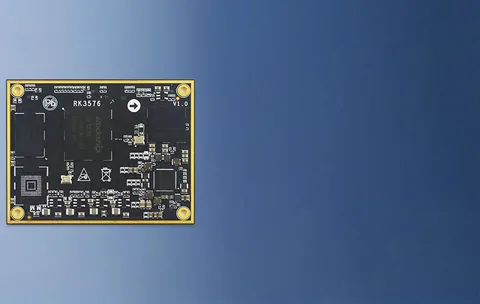

迅为 iTOP-RK3576 核心板

迅为 iTOP-RK3576

6 TOPS 4~32GB 32GB eMMC SATA 1GbE 11.5~12.4V 2× PCIe 2.1 1× USB 3.2 Gen1 2× USB 2.0 OTG 2× CAN-FD 5× MIPI CSI 1× DVP 12× UART 6.5×5.0 cm -20℃~+60℃
