RK3588S

Rockchip / 瑞芯微 · 应用处理器

RK3588S

完整数据手册已逐句核对 35 项参数必备参数 24 / 24详细（核心参数齐全）

关键规格

架构: Armv8-A 64 位
内核型号: Cortex-A76 / Cortex-A55
核数: 8
主频: 2.2-2.4GHz
GPU: Mali-G610 MP4
NPU: 6 TOPS（3 核）
VPU: 解码 H.265 / VP9 8K@60fps、H.264 8K@30fps、AV1 4K@60fps编码 H.265 / H.264 8K@30fps
ISP: 最高 4800 万像素（双 ISP）
片内缓存: L3 3 MB
开发板: 33 款在用

全部规格「待补」是这类芯片必备、还没核对到原文的项

处理器

CPU	4× Cortex-A764× Cortex-A55最高 2.2–2.4 GHz
指令集 / 位宽	Armv8-A（64 位）Armv8 加密扩展TrustZone
协处理器	3× Cortex-M0（PMU 域的带 16 KB Cache + 16 KB TCM，NPU 域的带 16 KB Cache + 64 KB TCM）
缓存	A76 / A55 共享 L3 3 MB
GPU	Mali-G610 MP4（4 个着色核）最高 1000 MHz
图形 API	OpenGL ES 1.1 / 2.0 / 3.2OpenCL 2.2Vulkan 1.2
NPU	6 TOPS3 核
视频解码	H.265 / VP9 / AVS2 8K@60fpsH.264 8K@30fpsAV1 4K@60fps
视频编码	H.265 / H.264 最高 8K@30fps
ISP	双 ISP 最高 4800 万像素（8064×6048@15）单 ISP 1600 万像素
制程	8 nm

存储

片上 ROM	片上 BootRom（可从串行 Flash 等启动）
外部内存接口	LPDDR4 / LPDDR4X / LPDDR54 通道 × 16 位最大 32 GB
存储接口	eMMC 5.1（HS400）、SD 3.0 / MMC 4.51、FSPI

外设

GPIO	多组 GPIO，全部可产生中断，可配置上下拉和驱动强度（手册没给总数）
UART	10
I²C	9
SPI	5
I²S / 音频	I2S0 / I2S1 8 声道、I2S2 / I2S3 2 声道、SPDIF、PDM、数字音频编解码
USB	1× USB 3.1 Gen1 OTG（Type-C，DP Alt Mode）1× USB 3.1 Gen1 Host2× USB 2.0 Host
PCIe	2 路 PCIe 2.1 ×1（与 SATA / USB3 复用），没有 PCIe 3.0
SATA	SATA 3.0（与 PCIe 2.1 复用）
以太网 MAC	1× 千兆 GMAC（RGMII / RMII）
显示输出	1× HDMI 2.1 / eDP（HDMI 最高 7680×4320@60Hz）1× DP 1.4a（与 USB3 复用）2× MIPI DSIBT.1120
摄像头输入	2× MIPI D/C PHY2× MIPI CSI DPHY最多 4 路摄像头DVP
ADC	SARADC 12 位、6 通道、最高 1 MS/sTS-ADC 7 通道
DAC	音频数字 DAC 2 通道
PWM / 定时器	16 路

封装

封装	FCCSP1253L（17×17 mm，球距 0.4 mm）

电气

供电电压	大核 0.55–1.05 V（典型 0.75 V）

环境

工作温度	环境 0～80 °C

安全

安全特性	2 个加密引擎（AES 等）、真随机数、TrustZone

身份与变体

厂商	Rockchip（瑞芯微）
系列	RK3588S
供货状态	应用处理器 RK3588S

资料来源

主原文完整数据手册 RK3588S Datasheet Rev 1.6 2024-08-21 原始链接 ↗
补充来源板卡厂商页面香橙派 Orange Pi 5B 产品页（芯片介绍段）原始链接 ↗

用这颗芯片的开发板 33 款

AIO-3588SG / Core-3588SG

开发板 AIO-3588SG 核心板 Core-3588SG

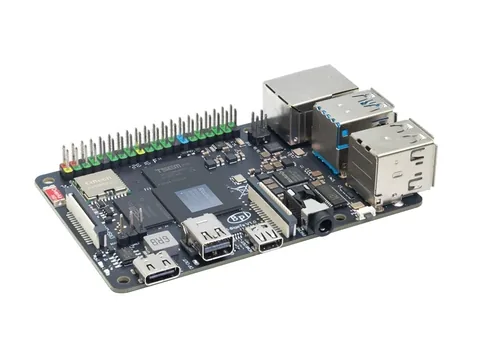

Banana Pi BPI-M7S

香蕉派RK3588S

BPI-M7S

6 TOPS 8~32GB LPDDR4/LPDDR4X 32~128GB eMMC MicroSD 1× 1GbE 5~23V Wi-Fi 6 2× USB 3.0 2× USB 2.0 1× USB-C 1× MIPI CSI Debian / Ubuntu / Armbian 85×56×17 mm 0℃~+80℃

CSA1-N8 算力服务器

FireflyRK3588S / BM1684 / BM1684X

CSA1-N8 算力服务器

35.2 TOPS 12~16GB LPDDR4/LPDDR4X 32~256GB eMMC SATA 2× 10GbE 2× 1GbE NAS 4G 2× USB 3.0 Host USB 3.0 OTG 490.0×417.3×44.4 mm 0℃~+42℃

CSB1-N10 算力服务器

CSB1-N10 算力服务器

157 TOPS 4~32GB LPDDR5/LPDDR4 32~128GB eMMC NVMe 2× 1GbE 1× 1GbE 90V NAS 2× USB 3.0 USB 3.0 OTG 1× RS485 VGA 1× UART 494.0×440.5×44.4 mm 0℃~+45℃

CSB2-N10 算力服务器

CSB2-N10 算力服务器

157 TOPS 4~32GB LPDDR4/LPDDR5 16~256GB eMMC NVMe SATA 2× 10GbE 2× 1GbE 1× 1GbE AC PCIe 2.0 x4 NAS 2× USB 3.0 1× USB 2.0 USB 3.0 OTG VGA 1× UART 487.9×530.59×88.8 mm 0℃~+42℃

CSC2-N48

CSC2-N48

157 TOPS 4~32GB LPDDR5/LPDDR4 32~128GB eMMC NVMe 4× 10GbE 1× 1GbE 2× AC 冗余工业 2× USB 3.0 1× UART 724.0×430.0×88.8 mm 0℃~+35℃

CSC2-N48R3588S(M50)

FireflyRK3588S / RK3588

CSC2-N48R3588S(M50)

6 TOPS 4~32GB LPDDR5 16~256GB eMMC 4× 10GbE 1× 1GbE 2× AC 冗余工业 2× USB 3.0 1× UART 2U · 724.0×430.0×88.8 mm 0℃~+35℃

CSD2-N128 算力服务器

FireflyRK3588S / RK3588 / RK3576

CSD2-N128 算力服务器

60 TOPS 4~32GB LPDDR5X/LPDDR5/LPDDR4 128GB eMMC 8× 10GbE 1× 1GbE 2× AC 冗余 3× USB 3.0 VGA 1× UART 2U · 495.60×928.52×88.80 mm 0℃~+30℃

CSD2-N96 算力服务器

FireflyRK3588S / RK3588 / RK3576

CSD2-N96 算力服务器

60 TOPS 4~32GB LPDDR5X/LPDDR5/LPDDR4 128~256GB eMMC 1× 1GbE 2× AC 冗余 NAS 3× USB 3.0 VGA 1× UART 2U · 495.60×928.51×88.80 mm 0℃~+30℃

Core-3588SJD4 AI / GS1-N1

核心板 Core-3588SJD4 AI 主机 GS1-N1

EC-A3588SJD4 AI

EC-A3588SJD4 AI

6 TOPS 8~32GB LPDDR5 16~128GB eMMC NVMe SATA MicroSD 1× M.2 M-Key NVMe/SATA3/PCIe 1× 1GbE 9~24V 工业 Wi-Fi 6 2.4GHz/5GHz 4G/5G M.2 B-Key/MiniPCIe 2× USB 3.0 1× CAN 1× RS485 1× UART 188.0×88.44×50.65 mm -20℃~+60℃

EC-R3588SPC

EC-R3588SPC

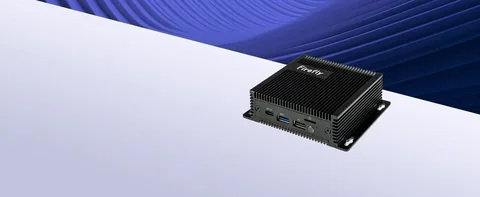

EC-R3588SPC FD

EC-R3588SPC FD

6 TOPS 4~32GB LPDDR4/LPDDR4X/LPDDR5 16~128GB eMMC MicroSD 1× 1GbE 12V 工业 Wi-Fi 5 5GHz 1× USB 3.0 1× USB 2.0 1× USB-C USB 3.0 OTG Android / Ubuntu 116×96.4×31.5 mm -20℃~+60℃

IDO-EVB3588S-V1

IDO-EVB3588S-V1

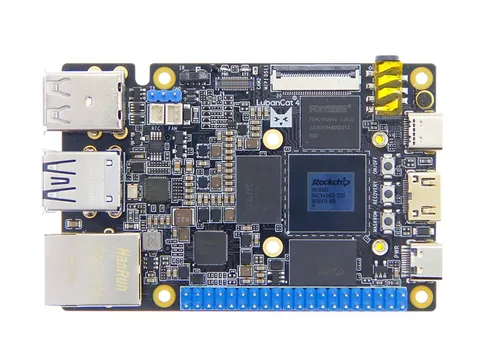

LubanCat-4

LubanCat-4

6 TOPS 4~8GB LPDDR4X 32~128GB eMMC MicroSD MiniPCIe 1× 1GbE 5V/4A PCIe 2.0 x1 4G/5G 3× USB 2.0 Type-A 1× USB 3.0 Type-A 1× USB 3.0 HDMI MIPI DSI 1× MIPI CSI 40× GPIO 5× UART 85×56 mm

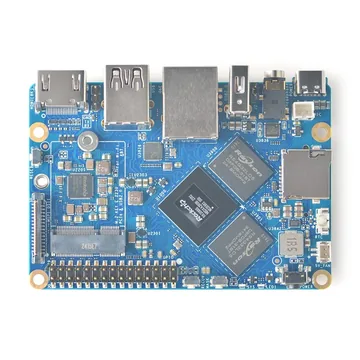

NanoPi M6

NanoPi M6

6 TOPS LPDDR5 eMMC M.2 MicroSD 1GbE 6~20V USB-C 1× USB 3.0 Type-A 2× USB 2.0 Type-A 1× MIPI CSI 6× UART 62×90×1.6 mm 0℃~+70℃（消费级）

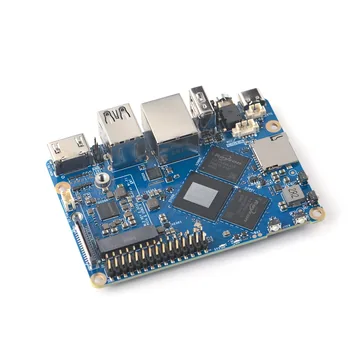

NanoPi M6V2

NanoPi M6V2

6 TOPS LPDDR5 eMMC NVMe MicroSD 1GbE 6~20V USB-C 1× USB 3.0 Type-A 2× USB 2.0 Type-A 1× MIPI CSI 6× UART 90×62 mm 0℃~+70℃（消费级）

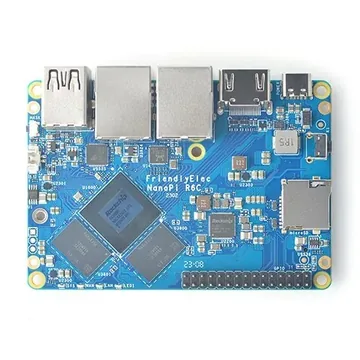

NanoPi R6C

NanoPi R6C

6 TOPS 4~8GB LPDDR4X 32GB eMMC MicroSD 1GbE USB-C PD PCIe 2.1 x1 网络 1× USB 3.0 Type-A 1× USB 2.0 Type-A 1× USB-C 3× UART 62×90×1.6 mm 0℃~+70℃（消费级）

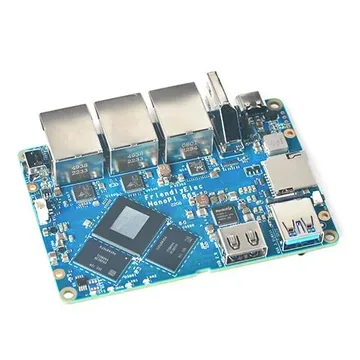

NanoPi R6S

NanoPi R6S

6 TOPS 8GB LPDDR4X 32GB eMMC MicroSD 1GbE USB-C PD 网络 1× USB 3.0 Type-A 1× USB 2.0 Type-A 1× UART 62×90×1.6 mm 0℃~+70℃（消费级）

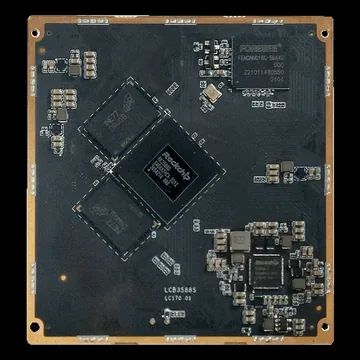

Neardi LCB3588S

Neardi LCB3588S

6 TOPS 4~16GB LPDDR4/LPDDR4X 32~128GB eMMC 1× MIPI CSI Android / Ubuntu / Debian 75×70×7.5 mm

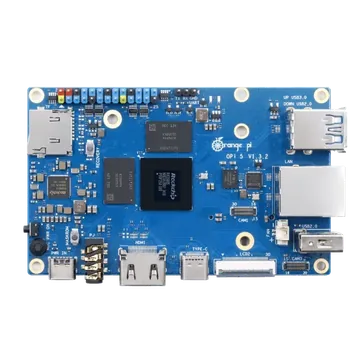

Orange Pi 5

香橙派RK3588S

Orange Pi 5

6 TOPS 4~32GB LPDDR4/LPDDR4X NVMe MicroSD QSPI NOR 1× M.2 NVMe/PCIe 1GbE 5V 1× USB 3.0 2× USB 2.0 USB 3.1 CAN 1× MIPI CSI UART Ubuntu / Debian / Android 100×62 mm

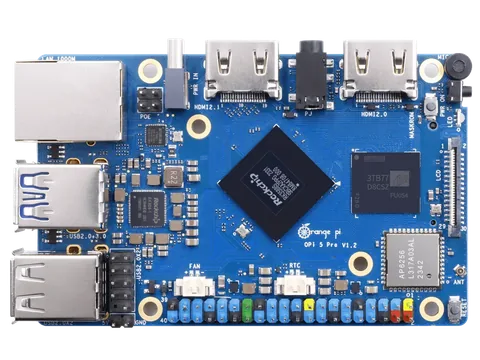

Orange Pi 5 Pro

香橙派RK3588S

Orange Pi 5 Pro

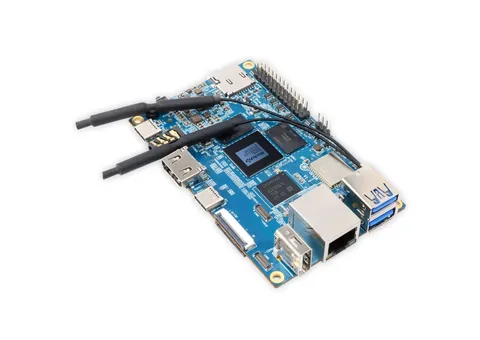

Orange Pi 5B

香橙派RK3588S

Orange Pi 5B

6 TOPS 4~16GB LPDDR4/LPDDR4X 32~256GB eMMC MicroSD 1GbE 5V/4A Wi-Fi 6 1× USB 3.0 2× USB 2.0 USB 3.1 CAN 1× MIPI CSI UART Debian / Ubuntu / Android 62×100 mm

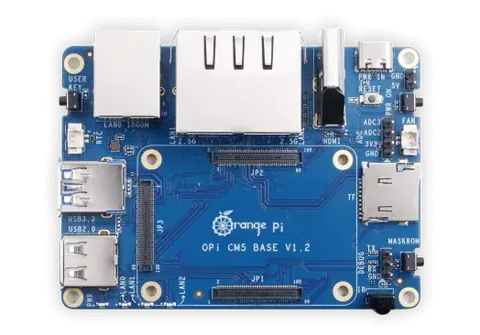

Orange Pi CM5

香橙派RK3588S

Orange Pi CM5

6 TOPS 2~32GB LPDDR4/LPDDR4X 32~256GB eMMC 5V PCIe 2.0 1× USB 2.0 2× USB 3.0 1× USB-C CAN 1× MIPI CSI 2× MIPI CSI MIPI CSI UART Ubuntu / Debian / Android 55×40 mm

RK182X 开发套件

RK182X

6 TOPS 2~32GB LPDDR4/LPDDR4X/LPDDR5 16~128GB eMMC NVMe SATA MicroSD 12~24V PCIe Wi-Fi 2.4GHz/5GHz 4G / M.2 2× USB 3.0 1× USB 3.0 1× RS485 VGA 1× UART Linux 232.97×162.8×34.86 mm -20℃~+60℃

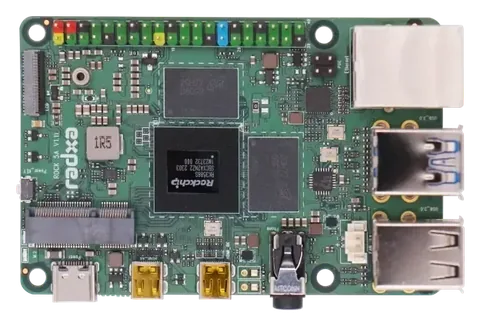

ROCK 5A

ROCK 5A

6 TOPS 4~16GB LPDDR4X eMMC 1× 1GbE 5.2~20V USB-C PD 2× USB 2.0 1× USB 3.0 MIPI CSI 5× UART 85×56 mm

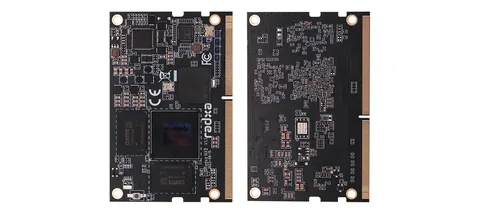

Radxa NX5

Radxa NX5

6 TOPS 16GB LPDDR4X 512GB eMMC SPI Flash 1× 1GbE PCIe 2.0 USB 3.1 Gen1 USB 2.0 CAN 2× MIPI CSI 1× MIPI CSI Debian / Android 14 70×45 mm

TB-RK3588SD

ToybrickRK3588S

TB-RK3588SD

6 TOPS 4~8GB LPDDR4X MicroSD QSPI NOR 1× 1GbE Wi-Fi 4 1× USB 2.0 Host 1× USB 3.0 Host 1× MIPI CSI 1× UART Linux 89×57×17 mm

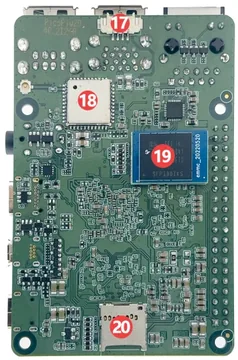

九鼎 PICOPC 树莓派

九鼎创展RK3588S

九鼎 PICOPC 树莓派

6 TOPS 4~32GB LPDDR4/LPDDR4X 16~32GB eMMC 1GbE 5V Wi-Fi 5G/4G 2× USB 3.0 2× USB 2.0 MIPI CSI 28× GPIO 1× UART 85×56 mm -10℃~+70℃

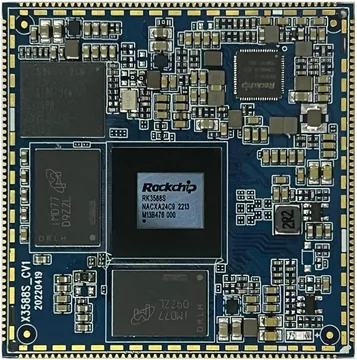

九鼎 X3588S 核心板

九鼎创展RK3588S

九鼎 X3588S

6 TOPS 4~8GB LPDDR4/LPDDR5 16~32GB eMMC SATA MicroSD 2× 1GbE 4V PCIe 2.0 NAS 3× CAN HDMI 4× MIPI CSI 10× UART 55×55×3 mm 0℃~+70℃（消费级）

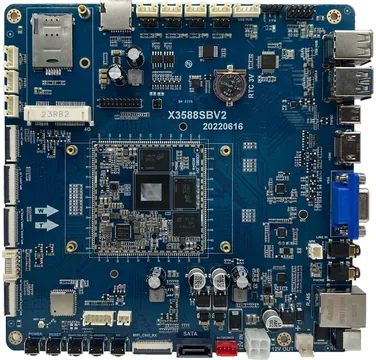

九鼎 X3588SBV2 开发板

九鼎创展RK3588S

九鼎 X3588SBV2

6 TOPS 4~32GB LPDDR4/LPDDR4X/LPDDR5 16~128GB eMMC MicroSD 1GbE 12V MiniPCIe Wi-Fi 5G/4G 1× USB 3.0 6× USB 2.0 CAN 2× RS485 HDMI 6× MIPI CSI 2× UART 17×17 cm -10℃~+70℃

迅为 iTOP-RK3588S 开发板

迅为 iTOP-RK3588S

6 TOPS 8GB 32GB eMMC MicroSD 1× M.2 PCIe 1× 1GbE 12V PCIe Wi-Fi 4G / M.2 2× USB 2.0 1× USB 3.0 1× RS485 HDMI 3× MIPI CSI 1× UART 55×45 mm 0℃~+70℃（消费级 / 核心板）

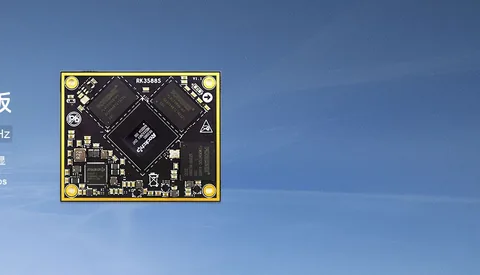

迅为 iTOP-RK3588S 核心板

迅为 iTOP-RK3588S

6 TOPS 8GB 32GB eMMC SATA 2× 1GbE 3.8~4.2V PCIe 3.0 / PCIe 2.1 x1 NAS 2× USB 2.0 Host 1× USB 3.0 Host 2× USB 3.1 OTG 3× CAN 6× MIPI CSI 10× UART Android / Debian 55×45 mm 0℃~+70℃（消费级）
