Corali.MX RT1176
关键规格
- 内核型号
- Cortex-M7 / Cortex-M4
- 主频
- 1GHz / 400MHz
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | Cortex-M7 @ 1 GHz + Cortex-M4 @ 400 MHz |
|---|---|
| 指令集 / 位宽 | Armv7-MM7 带单 / 双精度浮点M4 带单精度 FPv4-SP |
| 协处理器 | Cortex-M4 @ 400 MHz |
| 缓存 | M7：32 KB I + 32 KB D、TCM 最多 512 KBM4：16 KB I + 16 KB D、256 KB TCM |
| GPU | 2D 图形（PXP）+ 矢量图形处理（OpenVG 1.1） |
| 视频解码 | 原文未写 |
| 视频编码 | 原文未写 |
| 制程 | 原文未写 |
存储
| 片上 SRAM | 片上 RAM 共 2 MBBoot ROM 256 KB |
|---|---|
| 外部 Flash 接口 | 8 / 16 / 32 位 SDRAM（最高 200 MHz）、SLC NAND、SD / eMMC、SPI NOR / NAND、并行 NOR、Quad SPI（XIP）、HyperRAM / HyperFlash、Octal Flash |
| 外部内存接口 | SEMC：8 / 16 / 32 位 SDRAM最高 SDRAM-200 |
| 存储接口 | 2× uSDHC（eMMC 5.0 HS400、SD / SDIO 3.0） |
外设
| GPIO | GPIO 模块（GPIO1 起）每组最多 32 位 |
|---|---|
| UART | 12 |
| I²C | 6 |
| SPI | 6 |
| I²S / 音频 | 4× SAI（I2S / TDM）、SPDIF 收发、PDM 麦克风（4 对）、ASRC |
| CAN / CAN FD | 3× FlexCAN（支持 CAN FD） |
| USB | 2× USB 2.0 OTG（内置 PHY） |
| 以太网 MAC | 1× 10/100（IEEE 1588）1× 千兆（AVB）1× 千兆（TSN） |
| 显示输出 | 并行 RGB（eLCDIF，WXGA@60fps；LCDIFv2 支持 8 层混合）+ MIPI DSI 2 lane |
| 摄像头输入 | 并行 CSI（8 / 16 / 24 位）+ MIPI CSI 2 lane |
| ADC | 2× ADC（差分 / 单端）1× DAC4 个模拟比较器 |
| PWM / 定时器 | 4 个 FlexPWM（每个最多 8 路） |
封装
| 封装 | 289 脚 MAPBGA14×14 mm0.8 mm 间距 |
|---|
电气
| 供电电压 | VDD_SOC_IN 1.1 V（1~1.15 V，M7 过驱动运行） |
|---|
环境
| 工作温度 | 工业级 –40 ~ 105 ℃（订货码 C）扩展工业级 –40 ~ 125 ℃（X） |
|---|
安全
| 安全特性 | HAB 安全启动、CAAM（公钥 / 对称 / 哈希引擎、RNG4）、加密启动 |
|---|
身份与变体
| 厂商 | NXP（恩智浦） |
|---|
资料来源
- 主原文 完整数据手册 i.MX RT1170 Crossover Processors Data Sheet for Consumer Products Rev. 5 2024-01 原始链接 ↗

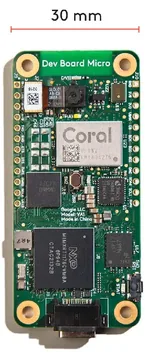

用这颗芯片的开发板 1 款
Corali.MX RT1176
