Amlogic / 晶晨 · 应用处理器
Amlogic S905Y4
完整数据手册 已逐句核对 26 项参数必备参数 22 / 24原文能给的已齐（2 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A35
- 核数
- 4
- 主频
- 2.0GHz
- GPU
- Mali-G31 MP2
- VPU
- 解码 AV1 / H.265 4K60
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A35 |
|---|---|
| CPU 最高主频 | 2.0 GHz |
| 指令集 / 位宽 | Armv8-ANEON、加密扩展 |
| 缓存 | 统一 L2 缓存 |
| GPU | Mali-G31 MP2 |
| 图形 API | OpenGL ES 3.2Vulkan 1.1OpenCL 2.0 |
| 视频解码 | AV1 / VP9 / H.265（10 位）/ AVS2 4K60、H.264 4K30 |
| 视频编码 | 无硬件编码：H.264 / VP8 软件编码 |
| 制程 | 原文未写 |
存储
| 外部内存接口 | 32 位双 rank最大 4 GBDDR3 / DDR3L-2133、DDR4-2666、LPDDR4-2666 |
|---|---|
| 存储接口 | SLC NAND（60 位 ECC）、SD / SDIO、eMMC 5.0 |
外设
| GPIO | 多组 GPIO（GPIOC 等，手册没汇总总数） |
|---|---|
| UART | 多路 UART（手册概述没给数量） |
| I²C | 多路 I2C（手册概述没给数量） |
| SPI | 多路 SPI（带从机片选，手册概述没给数量） |
| I²S / 音频 | TDM / PCM / I2S（2 路入 / 8 路 7.1 出）、SPDIF 收发、最多 4 路 PDM 麦克风、内置立体声 DAC |
| USB | 2× USB 2.0（1 Host + 1 OTG） |
| 以太网 MAC | 10/100M MAC + 内置 PHY |
| 显示输出 | HDMI 2.1a（4K60，HDCP 2.2 / 2.3）、CVBS |
| 摄像头输入 | 原文未写 |
| ADC | 10 位 SAR ADC4 通道 |
| PWM / 定时器 | 多路 PWM通用定时器、计数器 |
封装
| 封装 | WBBGA 11×13.3 mm0.6 mm 间距 |
|---|
电气
| 供电电压 | VDDCPU（Cortex-A35）0.681~1.032 V |
|---|---|
| IO 电压 | 1.8 V / 3.3 V |
环境
| 工作温度 | 环境 0 ~ 70 ℃结温 0 ~ 105 ℃ |
|---|
安全
| 安全特性 | TrustZone TEE、安全启动、加密 OTP / DRAM、真随机数 |
|---|
身份与变体
| 厂商 | Amlogic（晶晨） |
|---|
资料来源

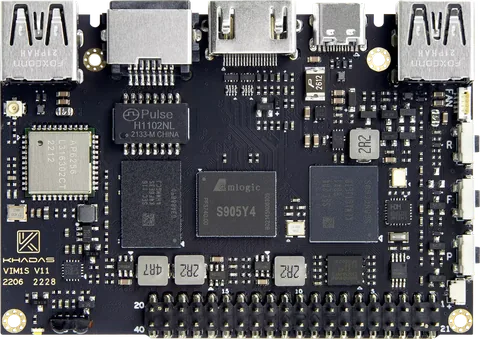

用这颗芯片的开发板 1 款
