Amlogic / 晶晨 · 应用处理器
Amlogic S912
完整数据手册 已逐句核对 27 项参数必备参数 24 / 24详细（核心参数齐全）
关键规格
- 内核型号
- Cortex-A53
- 核数
- 8
- 主频
- 1.5GHz
- GPU
- Mali-T820 MP3
- VPU
- 解码 4K60编码 1080p60
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 8× Cortex-A53（两簇各 4 核）最高 1.5 GHz（DVFS） |
|---|---|
| 指令集 / 位宽 | Armv8-ANEON、加密扩展 |
| 缓存 | 8 核分两簇每核 L1 指令 / 数据缓存每簇统一 L2 |
| GPU | Mali-T820 MP3最高 750 MHz |
| 图形 API | OpenGL ES 3.1 / 2.0 / 1.1OpenCL 1.1 / 1.2DirectX 11 FL9_3 |
| 视频解码 | VP9 / H.265（10 位）4K60、H.264 4K30 |
| 视频编码 | H.265 / H.264 1080p60 |
| 制程 | 28 nm（手册温度传感器一节写的是 TSMC 28nm 工艺） |
存储
| 外部内存接口 | 16 / 32 位最高 DDR2400最大 3 GBDDR3 / DDR3L / DDR4 / LPDDR2 / LPDDR3 |
|---|---|
| 存储接口 | SLC / MLC / TLC NAND（60 位 ECC）、SD / SDIO、eMMC 5.0 HS400、SPI NOR |
外设
| GPIO | 多组 GPIO（GPIOX 等，手册没汇总总数） |
|---|---|
| UART | 多路 UART（手册概述没给数量） |
| I²C | 多路 I2C（手册概述没给数量） |
| SPI | 多路 SPI（带从机片选，手册概述没给数量） |
| I²S / 音频 | I2S（8 声道 7.1 入 / 出）、SPDIF 输出、PDM 麦克风、内置立体声 DAC |
| USB | 3× USB 2.0（2 Host + 1 OTG） |
| 以太网 MAC | 千兆 MAC（RGMII）+ 内置 10/100M PHY |
| 显示输出 | HDMI 2.0b（4K60，HDCP 2.2）、CVBS |
| 摄像头输入 | DVP 摄像头接口 |
| ADC | 12 位 SAR ADC4 通道 |
| PWM / 定时器 | 多路 PWM通用定时器、计数器 |
封装
| 封装 | LFBGA（23×23 球阵） |
|---|
电气
| 供电电压 | VDDCPU（Cortex-A53）1.0 V（0.771~1.192 V） |
|---|---|
| IO 电压 | 1.8 V / 3.3 V |
环境
| 工作温度 | 工作温度 0 ~ 70 ℃ |
|---|
安全
| 安全特性 | TrustZone TEE、安全启动、加密 OTP / DRAM、真随机数 |
|---|
身份与变体
| 厂商 | Amlogic（晶晨） |
|---|
资料来源
- 主原文 完整数据手册 S912 Datasheet Revision 0.1 2017-03-14 原始链接 ↗

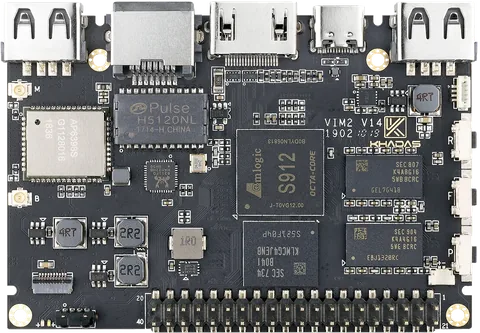

用这颗芯片的开发板 1 款
