ODROIDS922X
Amlogic / 晶晨 · 应用处理器
Amlogic S922X
完整数据手册 已逐句核对 29 项参数必备参数 23 / 24原文能给的已齐（1 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A73 / Cortex-A53
- 核数
- 6
- 主频
- 2.2GHz / 2GHz
- GPU
- Mali-G52 MP4
- VPU
- 解码 4K60编码 1080p60
- 开发板

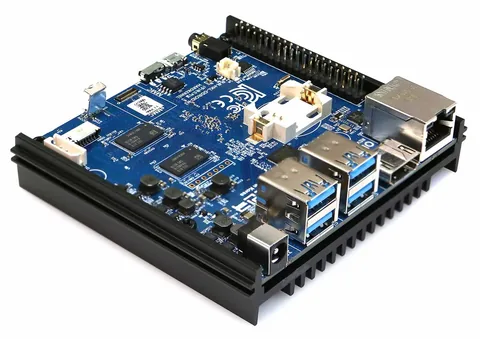

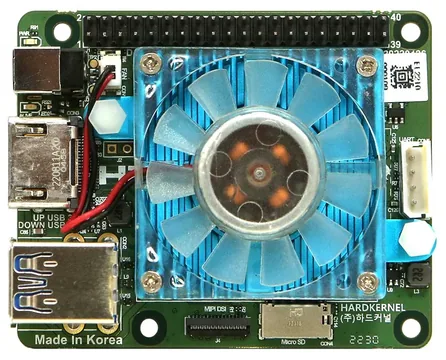

- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A732× Cortex-A53（另有 Cortex-M4 常开核） |
|---|---|
| CPU 最高主频 | A73 2.2 GHz、A53 2 GHz |
| 指令集 / 位宽 | Armv8-ANEON、加密扩展 |
| 缓存 | A73 簇与 A53 簇各带统一 L2 缓存 |
| GPU | Mali-G52 MP4（6EE）最高 800 MHz |
| 图形 API | OpenGL ES 3.2Vulkan 1.0OpenCL 2.0 |
| 视频解码 | VP9 / H.265（10 位）/ AVS2 4K60、H.264 4K30多路 4K60 + 1080p60 |
| 视频编码 | H.265 / H.264 1080p60 |
| 制程 | 原文未写 |
存储
| 外部内存接口 | 32 位双 rank最大 4 GBDDR3 / DDR3L-2133、DDR4-2666、LPDDR3-2133、LPDDR4-3200 |
|---|---|
| 存储接口 | SLC / MLC / TLC NAND（60 位 ECC）、SD / SDIO（UHS-I SDR104）、eMMC 5.0 HS200、SPI NOR |
外设
| GPIO | 多组 GPIO（GPIOA / GPIOC / GPIOH 等，手册没汇总总数） |
|---|---|
| UART | 多路 UART（手册概述没给数量） |
| I²C | 多路 I2C（手册概述没给数量） |
| SPI | 多路 SPI（带从机片选，手册概述没给数量） |
| I²S / 音频 | 3 路 TDM / PCM / I2S、SPDIF 收发、最多 8 路 PDM 麦克风、内置立体声 DAC |
| USB | 1× USB 2.0 OTG1× USB 3.0 / PCIe 2.0 复用口（USB 2.0 Host + PCIe 或 USB 3.0） |
| PCIe | 1× PCIe 2.0（与 USB 3.0 复用） |
| 以太网 MAC | 千兆 MAC（RGMII）+ 内置 10/100M PHY |
| 显示输出 | HDMI 2.1（4K）、CVBS |
| 摄像头输入 | DVP（ITU 601/656）摄像头接口 |
| ADC | 10 位 SAR ADC4 通道 |
| PWM / 定时器 | 多路 PWM通用定时器、计数器 |
封装
| 封装 | FCBGA 16.1×14.3 mm0.6 mm 间距 |
|---|
电气
| 供电电压 | VDDCPU_A/B（Cortex-A73 / A53）0.681~1.032 V |
|---|---|
| IO 电压 | 1.8 V / 3.3 V |
环境
| 工作温度 | 环境 0 ~ 70 ℃结温 0 ~ 105 ℃ |
|---|
安全
| 安全特性 | TrustZone TEE、安全启动、加密 OTP / DRAM、AES / TDES / SHA 加速、真随机数 |
|---|---|
| OTP / eFuse | 4 Kbit OTP |
身份与变体
| 厂商 | Amlogic（晶晨） |
|---|
