Microchip（原 Atmel） · 应用处理器
ATMEL SAMA5D34
完整数据手册 已逐句核对 24 项参数必备参数 20 / 24原文能给的已齐（4 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A5
- 核数
- 1
- 主频
- 536MHz
- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× Cortex-A5最高 536 MHz |
|---|---|
| 指令集 / 位宽 | Armv7-A Thumb-2FPU（VFPv4） |
| 缓存 | 32 KB I + 32 KB D |
| GPU | 原文未写 |
| 视频解码 | 原文未写 |
| 视频编码 | 原文未写 |
| 制程 | 原文未写 |
存储
| 片上 SRAM | 128 KB SRAM160 KB ROM |
|---|---|
| 外部内存接口 | DDR2 / LPDDR / LPDDR232 位（或 2× 16 位）最大 512 MB |
| 存储接口 | SLC / MLC NAND（24 位 PMECC）、3× 存储卡主机（eMMC 4.3、SD 2.0） |
外设
| GPIO | 160 |
|---|---|
| UART | 4 个 USART + 调试串口（SAMA5D34 没有 UART0/1） |
| I²C | 3× TWI（400 kbit/s，I2C / SMBus） |
| SPI | 2 |
| I²S / 音频 | 2× SSC |
| CAN / CAN FD | 2 |
| USB | 3 个 USB 高速口：1 个设备1 个主机（3 口 Root Hub） |
| 以太网 MAC | 1× 千兆 GMAC（IEEE 1588）SAMA5D34 没有 10/100 EMAC |
| 显示输出 | LCD TFT 控制器（叠加层、Alpha 混合、旋转、缩放） |
| 摄像头输入 | ITU-R BT.601/656 图像传感器接口 |
| ADC | 12 通道 12 位 ADC（带电阻触摸屏功能） |
| PWM / 定时器 | 4 通道 16 位 |
封装
| 封装 | 324 球 LFBGA（15×15 mm，0.8 mm）或 TFBGA（12×12 mm，0.5 mm） |
|---|
电气
| 供电电压 | VDDCORE 1.2 V（1.1~1.32 V） |
|---|
环境
| 工作温度 | -40 ~ 85 °C（ATSAMA5D34A-CU） |
|---|
安全
| 安全特性 | 安全启动、AES（128 / 192 / 256）、TDES、SHA-1 / 2、TRNG |
|---|---|
| OTP / eFuse | 256 位熔丝（用户可用 192 位） |
身份与变体
| 厂商 | Microchip（原 Atmel） |
|---|
资料来源
- 主原文 完整数据手册 SAMA5D3 Series Data Sheet DS60001609B 2020 原始链接 ↗
用这颗芯片的开发板 2 款

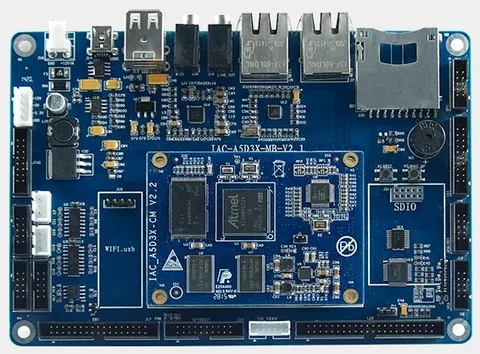

启扬智能ATMEL SAMA5D34

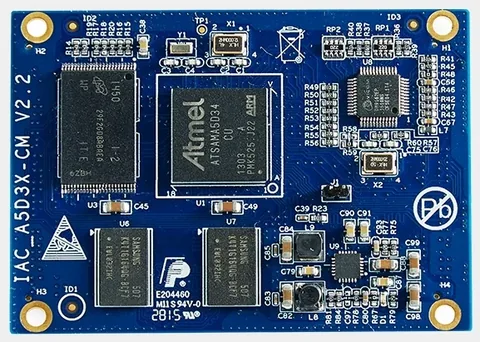

启扬智能ATMEL SAMA5D34
