关键规格
- 内核型号
- Cortex-M0+
- 核数
- 1
- 主频
- 48MHz
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU |
1× Cortex-M0+最高 48 MHz
|
存储
| 片上 SRAM |
最大 32 KB（32/16/8/4 KB 档）
|
| 片上 / 封装内 Flash |
最大 256 KB（另有 256/128/64/32/16 KB 档）
|
外设
| GPIO |
最多 52
|
| UART |
最多 6 个 SERCOM每个可配成 USART / I2C / SPI / LIN
|
| I²C |
SERCOM 可配 I2C（最高 3.4 MHz）
|
| SPI |
SERCOM 可配成 SPI（每个 SERCOM 可选 I2C / SPI / USART）
|
| I²S / 音频 |
1× 双通道 I2S
|
| USB |
1× USB 2.0 全速（12 Mbps，主机 / 设备）
|
| ADC |
1× 12 位 350 ksps ADC最多 20 通道
|
| DAC |
1× 10 位 350 ksps DAC
|
| PWM / 定时器 |
最多 5 个 16 位 TC + 4 个 24 位 TCC（每个 TCC 最多 8 路 PWM）
|
| 电容触摸 |
PTC 外设触摸控制器最多 256 通道
|
封装
| 封装 |
64 脚 TQFP / QFN / UFBGA、48 脚 TQFP / QFN、45 / 35 脚 WLCSP、32 脚 TQFP / QFN
|
电气
| 供电电压 |
SAM D21：1.62 ~ 3.63 V
|
环境
| 工作温度 |
按订货后缀：U –40 ~ 85 ℃N –40 ~ 105 ℃F / Z –40 ~ 125 ℃WLCSP 只有 –40 ~ 85 ℃
|
| 等级 |
SAM D21 AEC-Q100 Grade 1（-40 ~ 125 °C）
|
资料来源
-
主原文
完整数据手册
SAM D21/DA1 Family Complete Datasheet DS40001882H 2021
原始链接 ↗

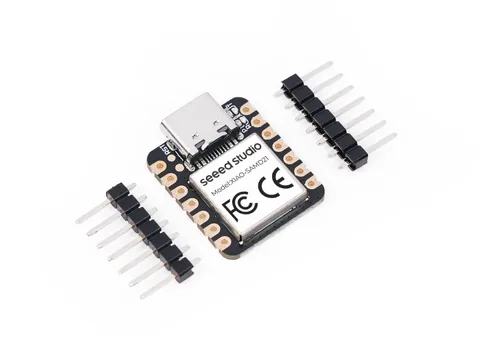

在天梯里看 Microchip SAMD21G18 Arm
