STMicroelectronics STM32H747XI
完整数据手册 已逐句核对 27 项参数必备参数 14 / 14详细（核心参数齐全）
关键规格
- 架构
- ARM Cortex-M7 + Cortex-M4
- 内核型号
- Cortex-M7 / Cortex-M4
- 核数
- 2
- 主频
- 480MHz / 240MHz
- 片内缓存
- M7：L1 16 KB D + 16 KB I
- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× Cortex-M7 @ 最高 480 MHz1× Cortex-M4 @ 最高 240 MHz（双核） |
|---|---|
| 指令集 / 位宽 | Armv7E-M（M7 带双精度 FPU，M4 带 FPU）DSP 指令 |
| 缓存 | M7：L1 16 KB D + 16 KB I |
存储
| 片上 SRAM | 1 MB（TCM 192 KB + 用户 SRAM 864 KB + 备份 SRAM 4 KB） |
|---|---|
| 片上 / 封装内 Flash | 最多 2 MB，支持边读边写 |
| 外部 Flash 接口 | 双模 Quad-SPI（最高 133 MHz）FMC 32 位（SRAM / PSRAM / SDRAM / NOR / NAND，最高 125 MHz） |
| 存储接口 | 2× SD / SDIO / MMC（最高 125 MHz） |
外设
| GPIO | 最多 168 个 |
|---|---|
| UART | 4× USART4× UART1× LPUART |
| I²C | 4（FM+，SMBus / PMBus） |
| SPI | 6（其中 3 个复用 I²S） |
| I²S / 音频 | 4× SAISPDIF 接收3 个 SPI 复用 I²S |
| CAN / CAN FD | 2× CAN（都支持 CAN FD，其中 1 个支持 TT-CAN） |
| USB | 2× USB OTG（1 个全速，1 个高速 / 全速） |
| 以太网 MAC | 以太网 MAC（带 DMA） |
| 显示输出 | LCD-TFT 控制器（最高 XGA）、MIPI DSI 主机（带 D-PHY）、Chrom-ART（DMA2D）、硬件 JPEG 编解码 |
| 摄像头输入 | 8–14 位摄像头接口（最高 80 MHz） |
| ADC | 3× ADC最高 16 位最多 36 通道最高 3.6 MSPS |
| DAC | 2× 12 位 DAC（1 MHz） |
| PWM / 定时器 | 1× 高分辨率定时器（2.1 ns）2× 16 位高级电机控制定时器等最多 22 个定时器 / 看门狗 |
| 其他外设 | 2× 运放、DFSDM（8 通道）、HDMI-CEC、温度传感器 |
封装
| 封装 | LQFP176 / LQFP208 / UFBGA169 / TFBGA240+25 / WLCSP156 |
|---|
电气
| 供电电压 | 1.62–3.6 V |
|---|
环境
| 工作温度 | 环境 –40 ~ 85 ℃结温 –40 ~ 125 ℃ |
|---|
安全
| 安全特性 | 读保护（ROP / PC-ROP）、主动防篡改、真随机数 |
|---|
身份与变体
| 厂商 | STMicroelectronics（意法半导体） |
|---|---|
| 系列 | STM32H7（双核 H747） |
资料来源
- 主原文 完整数据手册 STM32H747xI/G Datasheet DS12930 Rev 1 2019-05 原始链接 ↗

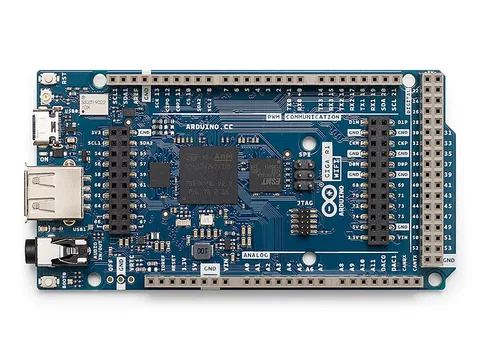

用这颗芯片的开发板 2 款
