米尔STM32MP135DAF7
STMicroelectronics · 应用处理器
STM32MP135DAF7
完整数据手册 已逐句核对 25 项参数必备参数 20 / 24原文能给的已齐（4 项核心参数原文没写）
关键规格
- 架构
- ARM 32-bit
- 内核型号
- Cortex-A7
- 核数
- 1
- 主频
- 1GHz
- 片内缓存
- L1 32 KB I + 32 KB DL2 128 KB
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× Cortex-A7 @ 最高 1 GHz（135A 为 650 MHz） |
|---|---|
| 指令集 / 位宽 | Armv7-A 32 位（Cortex-A7）NEONTrustZone |
| 缓存 | L1 32 KB I + 32 KB DL2 128 KB |
| GPU | 原文未写 |
| 视频解码 | 原文未写 |
| 视频编码 | 原文未写 |
| 制程 | 原文未写 |
存储
| 片上 SRAM | 168 KB（AXI SYSRAM 128 KB + AHB SRAM 32 KB + 备份域 8 KB） |
|---|---|
| 外部 Flash 接口 | 双 Quad-SPIFMC 16 位（可接 SLC NAND，最高 8 位 ECC） |
| 外部内存接口 | LPDDR2 / LPDDR3 / DDR3 / DDR3L-106616 位最大 1 GB |
| 存储接口 | 2× SDMMC（8 位，SD / eMMC / SDIO） |
外设
| GPIO | 最多 135 个（安全 IO） |
|---|---|
| UART | 4× UART4× USART |
| I²C | 5（FM+ 1 Mbit/s） |
| SPI | 5（其中 4 个可作全双工 I²S） |
| I²S / 音频 | 2× SAI（I²S / PDM / SPDIF 发送）SPDIF 接收 4 路 |
| CAN / CAN FD | 2× CAN FD |
| USB | 2× USB 2.0 高速主机，或 1× 主机1× OTG |
| 以太网 MAC | 2× 以太网 MAC / GMAC（IEEE 1588v2，MII / RMII / RGMII） |
| 显示输出 | LCD-TFT（24 位 RGB888，最高 WXGA 1366×768@60 fps 或 1920×1080@30 fps） |
| 摄像头输入 | 8–16 位摄像头接口（3 MP@30 fps 或 5 MP@15 fps） |
| ADC | 2× ADC最高 12 位最高 5 Msps |
| PWM / 定时器 | 2× 32 位2× 16 位高级10× 16 位通用定时器5× 低功耗定时器（最多 24 个） |
封装
| 封装 | 1000 MHzTFBGA320（11×11 mm，球距 0.5 mm）结温 –40～105 °C STM32MP135DAF7 |
|---|
电气
| 供电电压 | IO 1.71–3.6 V（5 V 容忍） |
|---|
环境
| 工作温度 | 最高结温：后缀 7 为 105 ℃（档案里两颗都是 7）后缀 3 为 125 ℃ |
|---|
安全
| 安全特性 | TrustZone 外设、12 个防篡改脚（5 个主动）、ECDSA 验签、SHA / SHA-3 / HMAC、真随机数、3072 位熔丝 |
|---|
身份与变体
| 厂商 | STMicroelectronics（意法半导体） |
|---|---|
| 系列 | STM32MP135A / STM32MP135D（MPU） |
资料来源
- 主原文 完整数据手册 STM32MP135A/D Datasheet DS13874 Rev 1 2023-02 原始链接 ↗
用这颗芯片的开发板 1 款

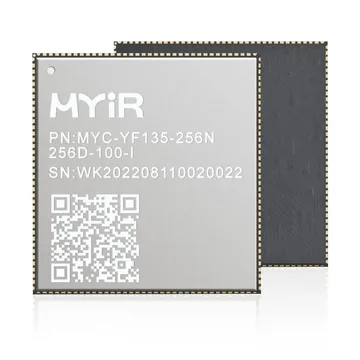

米尔STM32MP135DAF7
