STM32MP257DAK3
完整数据手册 已逐句核对 29 项参数必备参数 23 / 24原文能给的已齐（1 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A35 + Cortex-M33
- 主频
- 1.5GHz
- GPU
- VeriSilicon GC8000UL
- NPU
- 1.35 TOPS
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× Cortex-A35（64 位）最高 1.5 GHz + Cortex-M33（400 MHz）+ Cortex-M0+（SmartRun 域） |
|---|---|
| CPU 最高主频 | 1.5 GHz（D 版） |
| 指令集 / 位宽 | 64 位NEON、TrustZone |
| 缓存 | 每核 L1 32 KB I + 32 KB DL2 512 KB |
| GPU | VeriSilicon GC8000UL900 MHz（D 版） |
| NPU | VeriSilicon GC8000UL900 MHz 时 1.35 TOPS（与 GPU 共享算力） |
| 视频解码 | H.264 / VP8 最高 1080p60JPEG 500 Mpixel/s |
| 视频编码 | H.264 / VP8 最高 1080p60（与解码共享性能） |
| 制程 | 原文未写 |
存储
| 片上 SRAM | 片上 SRAM 808 KB |
|---|---|
| 外部内存接口 | 最大 4 GBDDR3L-2133 / DDR4-2400 / LPDDR4-240016 / 32 位 |
| 存储接口 | 2× Octo-SPIFMC（SLC NAND 最高 8 位 ECC） |
外设
| GPIO | 最多 172 |
|---|---|
| UART | 5× UART4× USART1× LPUART |
| I²C | 8× I2C FM4× I3C |
| SPI | 8 |
| I²S / 音频 | 4 路 SAI（立体声：I2S、PDM、SPDIF 发送）SPI 带 I2S |
| CAN / CAN FD | 3× CAN FD（其中一路 TTCAN） |
| USB | 1× USB 2.0 HS Host1× USB 3.0 双角色（5 Gbit/s PHY 与 PCIe 共用）Type-C PD 控制 |
| PCIe | 1× PCIe（5 Gbit/s PHY，与 USB 3.0 共用） |
| 以太网 MAC | 2× 千兆 GMAC + 内置 3 口千兆交换机（2 个外部口）TSN / PTP |
| 显示输出 | LCD-TFT（RGB888，1080p60）+ MIPI DSI 4 lane（每路 2.5 Gbit/s，QXGA@60）+ LVDS 最多双链路 |
| 摄像头输入 | MIPI CSI-2 2 lane（每路 2.5 Gbit/s，5 Mpixel 30 fps，Lite-ISP）+ 第二路并口摄像头 |
| ADC | 3× 12 位 ADC（每个最高 5 Msps，共最多 23 通道） |
| PWM / 定时器 | 最多 34 个定时器 + 7 个看门狗（含 4 个 32 位带 PWM 的定时器） |
封装
| 封装 | VFBGA42414 × 14 mm0.5 mm 间距 |
|---|
电气
| 供电电压 | 典型 VDDCORE 0.82 V、VDDCPU 0.8 V、VDDGPU 0.8 V |
|---|---|
| IO 电压 | 1.71 ~ 1.95 V 与 2.7 / 3.0 ~ 3.6 V 分区 I/O 供电 |
环境
| 工作温度 | 结温 -40 ~ 125 ℃ |
|---|
身份与变体
| 厂商 | STMicroelectronics（意法半导体） |
|---|
资料来源
- 主原文 完整数据手册 STM32MP251A/D STM32MP253A/D STM32MP255A/D STM32MP257A/D Datasheet DS14285 Rev 5 2025-04 原始链接 ↗

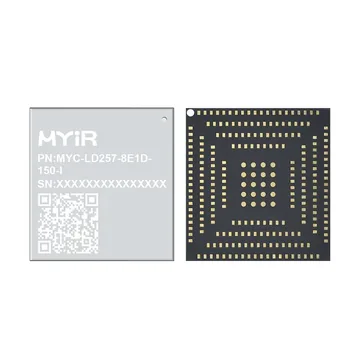

用这颗芯片的开发板 1 款
米尔STM32MP257DAK3
