STMicroelectronics · MCU / 无线 SoC
STM32WL55CCU6
完整数据手册 已逐句核对 8 项参数必备参数 6 / 14原文能给的已齐（1 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-M4 + Cortex-M0+
- 主频
- 48MHz
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | Cortex-M4（最高 48 MHz，DSP / MPU）+ Cortex-M0+（最高 48 MHz） |
|---|
存储
| 片上 SRAM | 64 KB |
|---|---|
| 片上 / 封装内 Flash | 256 KB |
外设
| GPIO | 待补 |
|---|---|
| UART | 待补 |
| I²C | 待补 |
| SPI | 待补 |
| USB | 原文未写 |
| ADC | 待补 |
| PWM / 定时器 | 定时器：1 个 32 位 4 通道1 个 16 位 4 通道2 个 16 位 1 通道3 个 16 位超低功耗定时器 |
| 其他外设 | Sub-GHz 无线（150 ~ 960 MHz）：LoRa / (G)FSK / (G)MSK / BPSK，最大发射 +22 dBm |
封装
| 封装 | 待补 |
|---|
电气
| 供电电压 | 1.8 ~ 3.6 V |
|---|
环境
| 工作温度 | 待补 |
|---|
安全
| 安全特性 | AES-256、RNG、PKA、PCROP / RDP / WRP、64 位 UID、安全 sub-GHz MAC、SFU / SFI |
|---|
身份与变体
| 厂商 | STMicroelectronics（意法半导体） |
|---|
同一份资料里的订购型号
STM32WL55Cx
- UART2× USART + 1× LPUART
- SPI2（1 路支持 I2S）
- I²C3
- GPIO29
- ADC12 位 ×（9 外部 + 4 内部）通道
- DAC1 通道
- 封装UFQFPN48（7 × 7 mm）
- 工作温度后缀 6：最高 85 ℃
资料来源
- 主原文 完整数据手册 STM32WL55xx STM32WL54xx Datasheet DS13293 Rev 5 2022-12 原始链接 ↗

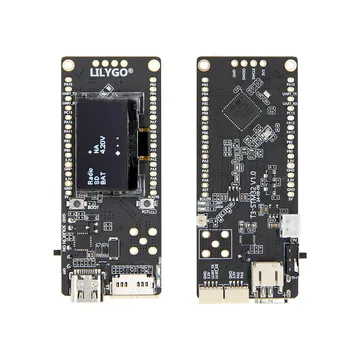

用这颗芯片的开发板 1 款
