米尔T113-S3
Allwinner（全志） · 应用处理器
T113-S3
完整数据手册 已逐句核对 29 项参数必备参数 22 / 24原文能给的已齐（2 项核心参数原文没写）
关键规格
- 架构
- Armv7-A 32 位
- 内核型号
- Cortex-A7
- 核数
- 2
- 主频
- 1.2GHz
- 协处理器
- HiFi4 DSP
- VPU
- 解码 H.265 / H.264 1080p@60fps编码 JPEG / MJPEG 1080p@60fps
- 片内缓存
- L2 256 KB（每核 L1 32 KB I + 32 KB D）
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× Cortex-A7 |
|---|---|
| CPU 最高主频 | 1.2 GHz |
| 指令集 / 位宽 | Armv7-A 32 位（Cortex-A7） |
| 协处理器 | HiFi4 DSP（L1 32 KB I + 32 KB D，I-RAM / D-RAM 各 64 KB） |
| 缓存 | 每核 L1 32 KB I + 32 KB DL2 256 KB |
| GPU | 原文未写 |
| 视频解码 | H.265 MP L4.1 / H.264 HP L4.2 最高 1080p@60fps |
| 视频编码 | JPEG / MJPEG 最高 1080p@60fps |
| 制程 | 原文未写 |
存储
| 封装内 PSRAM | 封装内 128 MB DDR3最高 800 MHz |
|---|---|
| 外部内存接口 | 封装内 128 MB DDR3最高 800 MHz |
| 存储接口 | 3 个 SD / MMC（SD 3.0、SDIO 3.0、eMMC 5.0） |
外设
| GPIO | GPIO 端口 PB、PC、PD、PE、PF、PG（手册没汇总总数） |
|---|---|
| UART | 最多 6 |
| I²C | 最多 4 个 TWI |
| SPI | 最多 2（SPI1 支持 DBI 屏） |
| I²S / 音频 | 2 路 I2S / PCM（最多 16 声道）、DMIC、SPDIF 发送、片内音频编解码（2 路 DAC、3 路 ADC） |
| CAN / CAN FD | 有 CAN（这份没写路数） |
| USB | 1× USB 2.0 DRD1× USB 2.0 Host |
| 以太网 MAC | 1× EMAC（外接 PHY） |
| 显示输出 | RGB / 双通道 LVDS（1920×1080@60fps）、4 lane MIPI DSI（1920×1200@60fps）、i8080、CVBS 输出 |
| 摄像头输入 | 8 位并口 CSI2 路 CVBS 输入（1 路解码） |
| ADC | 1 路 GPADC4 路 TPADC（触摸屏 ADC） |
| PWM / 定时器 | 8 路（4 对互补，可做步进电机分组输出） |
| 其他外设 | 红外收发、片内 2 路 LDO |
封装
| 封装 | eLQFP128（14×14×1.4 mm） |
|---|
电气
| 供电电压 | 系统 / 内核 0.85–0.99 V（典型 0.95 V） |
|---|
环境
| 工作温度 | 环境 –25～85 °C（DRAM 电源外部供电时；另一种供电方式下 –25～75 °C） |
|---|
安全
| 安全特性 | 安全启动（只加载认证固件）、AES / DES / TDES、RSA 验签 |
|---|
身份与变体
| 厂商 | Allwinner（全志） |
|---|---|
| 系列 | T113-S3 |
资料来源
用这颗芯片的开发板 1 款

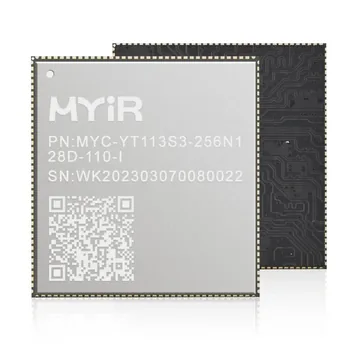

米尔T113-S3
