全志 · 应用处理器
全志T527N
板卡厂商页面 已逐句核对 30 项参数必备参数 20 / 24原文能给的已齐(4 项核心参数原文没写)
关键规格
- 内核型号
- Cortex-A55
- 核数
- 8
- 主频
- 1.8GHz
- GPU
- Mali-G57 MC1
- NPU
- 2 TOPS

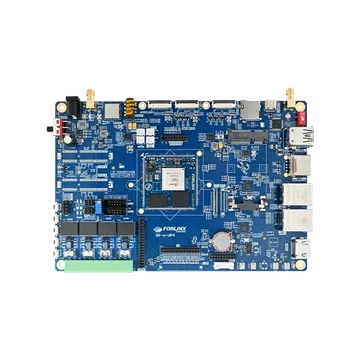

- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A55(大核)4× Cortex-A55(小核)RISC-VHiFi4 DSP |
|---|---|
| CPU 最高主频 | 大核 1.8 GHz / 小核 1.4 GHzRISC-V 200 MHzDSP 600 MHz |
| 指令集 / 位宽 | 64 位(8 核 Cortex-A55);另有 RISC-V 协处理器(RV32IMAFC) 继承自 T527 |
| 协处理器 | RISC-V(RV32IMAFC)@ 最高 200 MHz + HiFi4 音频 DSP 继承自 T527 |
| 缓存 | 每核 L1 32 KB I + 32 KB DL2 大核 128 KB / 小核 64 KB(可配置) 继承自 T527 |
| GPU | Mali-G57 MC1 |
| 图形 API | OpenGL ES 3.2 / 2.0 / 1.1Vulkan 1.1 / 1.2 / 1.3OpenCL 2.2 继承自 T527 |
| NPU | 2 TOPS(INT8 / INT16) |
| CPU 算力(DMIPS) | 36.7 KDMIPS |
| 视频解码 | H.265 Main10 / VP9 最高 4096×2304@60fps(10 位),H.264 4096×2304@30fps 继承自 T527 |
| 视频编码 | H.264 最高 3840×2160@25fpsMJPEG 3840×2160@15fps 继承自 T527 |
| ISP | 1 个 ISP最高 3264×4224 继承自 T527 |
| 制程 | 原文未写 |
存储
| 外部内存接口 | LPDDR4(核心板 2 / 4 GB) |
|---|---|
| 存储接口 | eMMC 5.1、SD、RAW NAND(80 位 ECC)、Octal SPI Flash 继承自 T527 |
外设
| GPIO | 12 组端口(PB~PM),全部可产生中断,可配上下拉和驱动强度 继承自 T527 |
|---|---|
| UART | 最多 10(UART0–7 + 2 个 S_UART) 继承自 T527 |
| I²C | 最多 9 个 TWI 继承自 T527 |
| SPI | 最多 4 继承自 T527 |
| I²S / 音频 | 5 路 I2S / PCM、SPDIF(OWA)收发 继承自 T527 |
| CAN / CAN FD | 2 路 CAN 继承自 T527 |
| USB | 1× USB 3.1 DRD(5 Gbps,与 PCIe 复用)1× USB 2.0 DRD1× USB 2.0 Host 继承自 T527 |
| PCIe | 1× PCIe 2.1 ×1(与 USB 3.1 复用 PHY) 继承自 T527 |
| 以太网 MAC | 2× 千兆 GMAC(外接 PHY,RGMII / RMII) 继承自 T527 |
| 显示输出 | HDMI 2.0、eDP 1.3(2.5K@60fps)、2× MIPI DSI(4+4 lane 2560×1600@60fps)、双通道 LVDS、RGB 继承自 T527 |
| 摄像头输入 | MIPI CSI-2、并口 CSI 继承自 T527 |
| ADC | 2× 12 通道 SAR ADC(GPADC)、2 通道 LRADC 继承自 T527 |
| DAC | 音频 DAC 2 路(8~192 kHz) 继承自 T527 |
| PWM / 定时器 | 4 个控制器最多 30 通道 继承自 T527 |
封装
| 封装 | 原文未写 |
|---|
电气
| 供电电压 | 原文未写 |
|---|
环境
| 工作温度 | 原文未写 |
|---|
安全
| 安全特性 | 安全启动(只加载认证固件) 继承自 T527 |
|---|
身份与变体
| 厂商 | 全志 |
|---|
资料来源

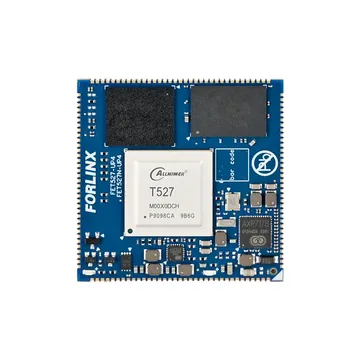

- 主原文 板卡厂商页面 飞凌 FET527N-UP4 核心板产品页 原始链接 ↗
