创龙全志科技T536MX-CEN2/T536MX-CXX
Allwinner（全志） · 应用处理器
全志科技T536MX-CEN2/T536MX-CXX
完整数据手册 已逐句核对 31 项参数必备参数 22 / 24原文能给的已齐（2 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A55
- 核数
- 4
- 主频
- 1.6GHz
- 协处理器
- E907 RISC-V + E902 RISC-V
- VPU
- 编码 H.264 3840×2160@25fps解码 MJPEG 3840×2160@15fps
- ISP
- 8M@30fps（离线）
- 片内缓存
- L3 512 KB（每核 L2 64 KB，带 ECC）
- 开发板
- 4 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A55（每核独立 L2） |
|---|---|
| CPU 最高主频 | A55 1.6 GHz、E907 RISC-V 600 MHz |
| 指令集 / 位宽 | 64 位 |
| 协处理器 | E907 RISC-V MCU + E902 RISC-V（低功耗管理） |
| 缓存 | 每核 L2 64 KBL3 512 KBL1 / L2 / L3 都带 ECC |
| GPU | 原文未写 |
| NPU | 2 TOPS T536MX-CEN2 |
| 视频解码 | MJPEG 3840×2160@15fpsJPEG 1920×1080@60fps |
| 视频编码 | H.264 最高 3840×2160@25fpsMJPEG 3840×2160@15fps |
| ISP | 最多 4 路传感器离线 8M@30fps在线 5M@30fps |
| 制程 | 原文未写 |
存储
| 外部内存接口 | 32 位 DDR3 / DDR3L / LPDDR3 / DDR4 / LPDDR4 / LPDDR4X（支持 inline ECC），最大 8 GB |
|---|---|
| 存储接口 | 3 个 SD / MMC（SD 3.0、SDIO 3.0、eMMC 5.1）、RAW NAND、Octal SPI Flash |
外设
| GPIO | GPIO 端口 Port A ~ Port M（手册没汇总总数） |
|---|---|
| UART | 最多 17（含 S_UART0、S_UART1） |
| I²C | 最多 9 个 TWI |
| SPI | SPI0、SPI1、SPI2、SPI3、SPI4、S_SPI0 |
| I²S / 音频 | 4 路 I2S / PCM |
| CAN / CAN FD | 4 路 CAN-FD |
| USB | 1× USB 3.1 Gen1 DRD（5 Gbps，与 PCIe 复用）1× USB 2.0 DRD1× USB 2.0 Host |
| PCIe | 1× PCIe 2.1 ×1（与 USB 3.1 复用 PHY） |
| 以太网 MAC | 2× 千兆 GMAC（RGMII / RMII） |
| 显示输出 | 4 lane MIPI DSI（1920×1200@60fps）、LVDS（单通道 1366×768@60fps；双通道那行被水印打断）、RGB（1920×1200@60fps） |
| 摄像头输入 | MIPI CSI-2（8M@30fps，4 lane）、并口 CSI（BT.1120 4×1080P@30fps） |
| ADC | GPADC 共 21 通道（12 位 SAR）、1 通道 LRADC |
| DAC | 音频 DAC 1 路（8~192 kHz） |
| PWM / 定时器 | 34 路 PWM16 个可编程 56 位递减定时器3 个看门狗 |
封装
| 封装 | ED-FCCSP533（15×15 mm，球距 0.5 mm） |
|---|
电气
| 供电电压 | CPU 0.9–1.15 VNPU 0.9–1.15 V |
|---|
环境
| 工作温度 | 结温 –40～125 °C（推荐最高 110 °C） |
|---|
安全
| 安全特性 | XTS-AES、TRNG、eFuse（安全 / 非安全区） |
|---|
身份与变体
| 厂商 | Allwinner（全志） |
|---|---|
| 系列 | T536 系列（工业 / 智能硬件） |
资料来源

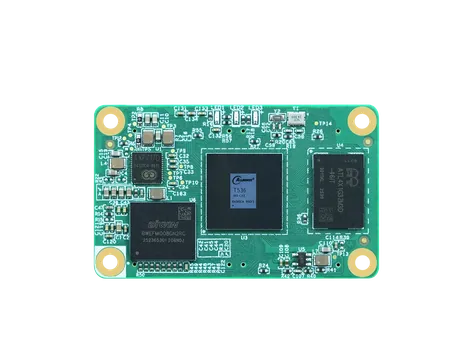

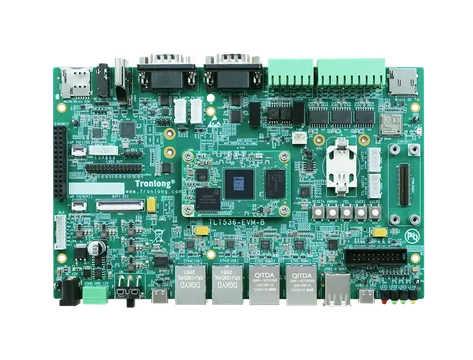

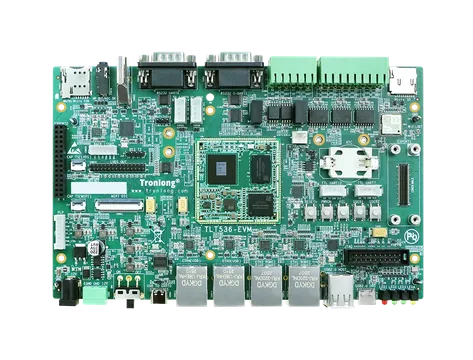

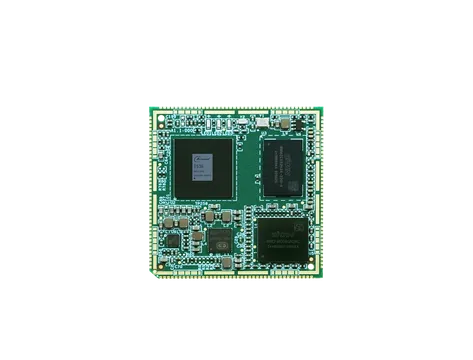

用这颗芯片的开发板 4 款
