关键规格
- 内核型号
- Cortex-A55
- 核数
- 4
- 主频
- 1.6GHz
- 协处理器
- E907 RISC-V + E902 RISC-V
- VPU
- 编码 H.264 3840×2160@25fps解码 MJPEG 3840×2160@15fps
- ISP
- 8M@30fps（离线）
- 片内缓存
- L3 512 KB（每核 L2 64 KB，带 ECC）
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU |
4× Cortex-A55（每核独立 L2）
|
| CPU 最高主频 |
A55 1.6 GHz、E907 RISC-V 600 MHz
|
| 指令集 / 位宽 |
64 位
|
| 协处理器 |
E907 RISC-V MCU + E902 RISC-V（低功耗管理）
|
| 缓存 |
每核 L2 64 KBL3 512 KBL1 / L2 / L3 都带 ECC
|
| GPU |
原文未写 |
| NPU |
没有 NPU
T536MX-CEX |
| 视频解码 |
MJPEG 3840×2160@15fpsJPEG 1920×1080@60fps
|
| 视频编码 |
H.264 最高 3840×2160@25fpsMJPEG 3840×2160@15fps
|
| ISP |
最多 4 路传感器离线 8M@30fps在线 5M@30fps
|
| 制程 |
原文未写 |
存储
| 外部内存接口 |
32 位 DDR3 / DDR3L / LPDDR3 / DDR4 / LPDDR4 / LPDDR4X（支持 inline ECC），最大 8 GB
|
| 存储接口 |
3 个 SD / MMC（SD 3.0、SDIO 3.0、eMMC 5.1）、RAW NAND、Octal SPI Flash
|
外设
| GPIO |
GPIO 端口 Port A ~ Port M（手册没汇总总数）
|
| UART |
最多 17（含 S_UART0、S_UART1）
|
| I²C |
最多 9 个 TWI
|
| SPI |
SPI0、SPI1、SPI2、SPI3、SPI4、S_SPI0
|
| I²S / 音频 |
4 路 I2S / PCM
|
| CAN / CAN FD |
4 路 CAN-FD
|
| USB |
1× USB 3.1 Gen1 DRD（5 Gbps，与 PCIe 复用）1× USB 2.0 DRD1× USB 2.0 Host
|
| PCIe |
1× PCIe 2.1 ×1（与 USB 3.1 复用 PHY）
|
| 以太网 MAC |
2× 千兆 GMAC（RGMII / RMII）
|
| 显示输出 |
4 lane MIPI DSI（1920×1200@60fps）、LVDS（单通道 1366×768@60fps；双通道那行被水印打断）、RGB（1920×1200@60fps）
|
| 摄像头输入 |
MIPI CSI-2（8M@30fps，4 lane）、并口 CSI（BT.1120 4×1080P@30fps）
|
| ADC |
GPADC 共 21 通道（12 位 SAR）、1 通道 LRADC
|
| DAC |
音频 DAC 1 路（8~192 kHz）
|
| PWM / 定时器 |
34 路 PWM16 个可编程 56 位递减定时器3 个看门狗
|
封装
| 封装 |
ED-FCCSP533（15×15 mm，球距 0.5 mm）
|
电气
| 供电电压 |
CPU 0.9–1.15 VNPU 0.9–1.15 V
|
环境
| 工作温度 |
结温 –40～125 °C（推荐最高 110 °C）
|
安全
| 安全特性 |
XTS-AES、TRNG、eFuse（安全 / 非安全区）
|
身份与变体
| 厂商 |
Allwinner（全志）
|
| 系列 |
T536 系列（工业 / 智能硬件）
|
资料来源
-
主原文
完整数据手册
T536 Datasheet 未标版本 2024
原始链接 ↗
-
补充来源
板卡厂商页面

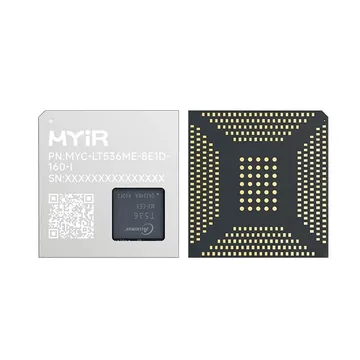

米尔 MYC-LT536 产品页
