Texas Instruments / TI · 应用处理器
TI TDA4VM
完整数据手册 已逐句核对 32 项参数必备参数 24 / 24详细(核心参数齐全)
关键规格
- 内核型号
- Cortex-A72
- 核数
- 2
- 主频
- 2.0GHz
- 协处理器
- 6× Cortex-R5F2× C66x DSPC7x DSP
- GPU
- PowerVR GE8430
- NPU
- 8 TOPS
- VPU
- 解码 H.265 / H.264 3840×2160@60fps编码 H.264 1920×1080@60fps
- 片内缓存
- L2 1 MB + L3 最多 8 MB

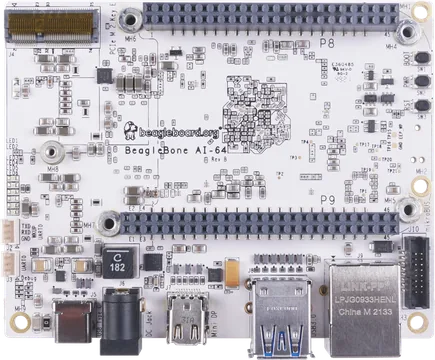

- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× Cortex-A72最高 2.0 GHz |
|---|---|
| 指令集 / 位宽 | 64 位(2× Cortex-A72) |
| 协处理器 | 6× Cortex-R5F @ 1.0 GHz(MCU 岛 2 个 + 计算区 4 个)2× C66x DSP @ 1.35 GHz |
| 缓存 | 每核 L1 48 KB I + 32 KB D双核共享 L2 1 MB片上 L3 最多 8 MB |
| GPU | PowerVR Rogue 8XE GE8430(最高 750 MHz,96 GFLOPS) |
| GPU 最高频率 | 750 MHz |
| NPU | MMA 深度学习加速器最高 8 TOPS(8 位)+ C7x 向量 DSP @ 1.0 GHz(80 GFLOPS) |
| 视频解码 | H.264 / H.265 解码 1 路 3840×2160@60fps(或 2 路 30fps) |
| 视频编码 | H.264 编码 1 路 1920×1080@60fps(或 3 路 30fps) |
| ISP | VPAC(ISP + 视觉加速)+ DMPAC(深度 / 运动) |
| 制程 | 16 nm FinFET |
存储
| 外部内存接口 | LPDDR432 位(带 inline ECC)最高 4266 MT/s |
|---|---|
| 存储接口 | eMMC 5.1、UFS 2.1(2 lane)、2× SD 3.0 / SDIO 3.0、OSPI + QSPI(或 HyperBus + QSPI) |
外设
| GPIO | 最多 226 个 GPIO(8 个 GPIO 模块 + 2 个唤醒域 GPIO) |
|---|---|
| UART | 主域 10 + MCU 岛 2 |
| I²C | 主域 7 + MCU 岛 3;另有 I3C |
| SPI | 8 路 MCSPI1 路 OSPI1 路 QSPI |
| I²S / 音频 | 12 个 McASP |
| CAN / CAN FD | 16 路 CAN-FD |
| USB | 2× USB 3.0 DRD(SuperSpeed Gen1,支持 Type-C 切换) |
| PCIe | 最多 4 个 PCIe Gen3 控制器(每个最多 2 lane) |
| 以太网 MAC | 内置以太网交换机,最多 8 个外部端口(2.5G / 1G SGMII、RGMII、RMII、QSGMII) |
| 显示输出 | eDP / DP(多屏 MST,HDCP 1.4 / 2.2)、DSI(最高 2.5K)、最多 2 路 DPI |
| 摄像头输入 | 2 路 4 lane CSI-2 接收(2.5 Gbps / lane)1 路 4 lane CSI-2 发送 |
| ADC | 2 个 ADC |
| PWM / 定时器 | 6 个 eHRPWM30 个通用定时器 |
封装
| 封装 | FCBGA827(ALF,24×24 mm,球距 0.8 mm) |
|---|
电气
| 供电电压 | VDD_CORE 0.8 V(0.76~0.84 V)VDD_CPU 启动 0.8 VAVS 0.6~0.9 V |
|---|
环境
| 工作温度 | 结温:车规 –40~125 °C、扩展 –40~105 °C |
|---|
安全
| 安全特性 | 安全启动(部分型号)、HSM、PKA(ECC)/ AES / SHA / RNG / DES / 3DES |
|---|
身份与变体
| 厂商 | Texas Instruments(德州仪器) |
|---|---|
| 系列 | ADAS / 自动驾驶处理器(也用于机器人、机器视觉) |
资料来源
- 主原文 完整数据手册 TDA4VM Processors Datasheet SPRSP36L 2026-06 原始链接 ↗
