NVIDIANVIDIA Tegra X2
NVIDIA · 应用处理器
NVIDIA Tegra X2
完整数据手册 已逐句核对 24 项参数必备参数 21 / 24原文能给的已齐（3 项核心参数原文没写）
关键规格
- 内核型号
- Denver 2 / Cortex-A57
- 核数
- 6
- GPU
- Pascal（256 CUDA 核）
- VPU
- 解码 2× 4K60编码 1× 4K60
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× NVIDIA Denver 24× Cortex-A57（A57 最高 2 GHz） |
|---|---|
| 指令集 / 位宽 | Armv8 64 位（异构多核） |
| 缓存 | Denver 2 每核 128 KB I + 64 KB D、L2 2 MBA57 每核 48 KB I + 32 KB D、L2 2 MB |
| GPU | Pascal GPU256 CUDA 核最高 1.3 GHzAI 算力最高 1.33 TFLOPS |
| 图形 API | OpenGL 4.6、OpenGL ES 3.2、Vulkan 1.1、CUDA |
| 视频解码 | 2× 4K60 |
| 视频编码 | 1× 4K60 |
| 制程 | 原文未写 |
存储
| 外部内存接口 | 128 位 LPDDR44 GB1600 MHz带宽 51.2 GB/s（TX2 NX 模组） |
|---|---|
| 存储接口 | 模组上 16 GB eMMC 5.1SD / MMC 控制器（SD 4.0、SDIO 3.0） |
外设
| GPIO | 多个专用 GPIO各自可配输入 / 输出 / 中断（模组手册没给总数） |
|---|---|
| UART | 3 |
| I²C | 4 |
| SPI | 2 |
| I²S / 音频 | 4× I2S |
| CAN / CAN FD | 1 |
| USB | 1× USB 3.0（Gen1）3× USB 2.0 |
| PCIe | 1× ×21× ×1（Gen2，仅 Root Port） |
| 以太网 MAC | 10/100/1000 BASE-T |
| 显示输出 | 两路 eDP 1.4 / DP 1.2a / HDMI 2.0a/b + 1× MIPI DSI ×2，最高 3840×2160@60 |
| 摄像头输入 | 12 lane MIPI CSI-2（3× 4 或 5× 2）D-PHY 1.2 |
| ADC | 原文未写 |
| PWM / 定时器 | PWM + 转速计（用于风扇控制） |
封装
| 封装 | 模组 69.6 × 45 mm260 针金手指连接器 |
|---|
电气
| 供电电压 | 原文未写 |
|---|
环境
| 工作温度 | Tj -25 ~ 90 °C（典型） |
|---|
身份与变体
| 厂商 | NVIDIA（英伟达） |
|---|
资料来源
- 主原文 完整数据手册 NVIDIA Jetson TX2 NX System-on-Module Data Sheet DS-10182-001 v1.4 2022-03-18 原始链接 ↗

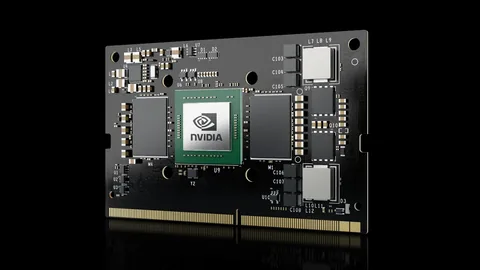

用这颗芯片的开发板 1 款
