Xilinx XA7Z020
完整数据手册 已逐句核对 23 项参数必备参数 8 / 9原文能给的已齐（1 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A9
- 核数
- 2
- 主频
- 667MHz
- 查找表
- 53,200
- 逻辑资源
- 85K
- DSP
- 220
- 块 RAM
- 560 KB
- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× Cortex-A9最高 667 MHz（-1 速度档） |
|---|---|
| 指令集 / 位宽 | Armv7-ANEON、单 / 双精度浮点 |
| 缓存 | 每核 32 KB I + 32 KB DL2 512 KB片上 RAM 256 KB |
| 制程 | 28 nm（可编程逻辑部分） |
存储
| 外部内存接口 | DDR3L / DDR3 / DDR2 / LPDDR2 |
|---|---|
| 存储接口 | 2× Quad-SPI、NAND、NOR2× SD / SDIO |
外设
| UART | 2 |
|---|---|
| I²C | 2 |
| SPI | 2 |
| CAN / CAN FD | 2× CAN 2.0B |
| USB | 2× USB 2.0 OTG |
| 以太网 MAC | 2× 三速千兆以太网 |
| ADC | XADC：2× 12 位 1 Msps ADC最多 17 路差分输入 |
可编程逻辑
| 逻辑资源 | 85K 逻辑单元、53,200 LUT、106,400 触发器 |
|---|---|
| 片上 RAM | 块 RAM 560 KB（140 个 36Kb） |
| DSP | 220 个 DSP（18×25 MACC） |
| 高速收发器 | 无（器件封装表里 XA7Z020 没有 GTX 一栏） |
| 用户 I/O | 用户 I/O 最多 200（CLG484 封装） |
封装
| 封装 | 可选封装：CLG400（17 × 17 mm）、CLG484（19 × 19 mm） |
|---|
电气
| 供电电压 | 原文未写 |
|---|
环境
| 工作温度 | 工业级 Tj -40 ~ 100 °C（I）车规 -40 ~ 125 °C（Q） |
|---|---|
| 等级 | AEC-Q100 车规 |
安全
| 安全特性 | AES / SHA-256 启动代码与配置解密认证 |
|---|
身份与变体
| 厂商 | Xilinx（现 AMD） |
|---|
资料来源
- 主原文 完整数据手册 XA Zynq-7000 SoC Data Sheet: Overview DS188 v1.3.2 2018-07-02 原始链接 ↗

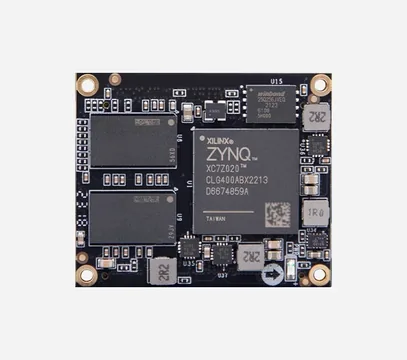

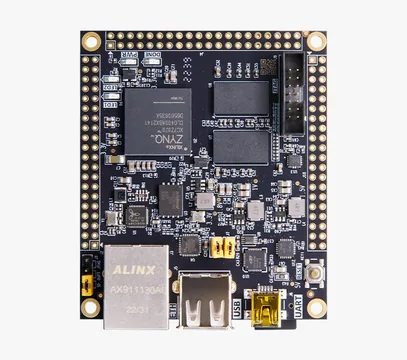

用这颗芯片的开发板 2 款
