AMD / Xilinx · FPGA
Xilinx XC7Z015
完整数据手册 已逐句核对 24 项参数必备参数 8 / 9原文能给的已齐（1 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A9
- 主频
- 866MHz
- 查找表
- 46,200
- 逻辑资源
- 74K
- DSP
- 160
- 块 RAM
- 3.3Mb
- 开发板

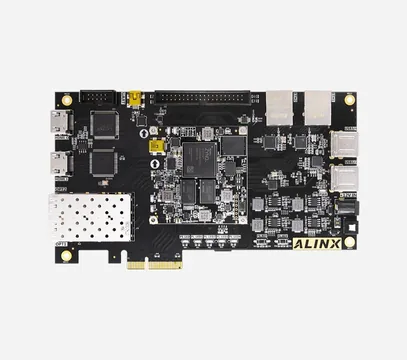

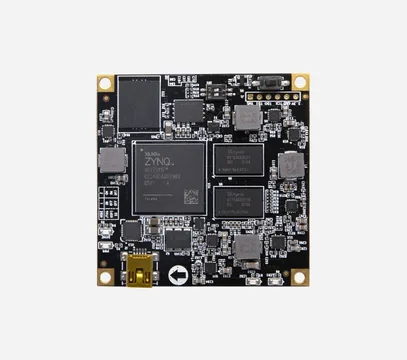

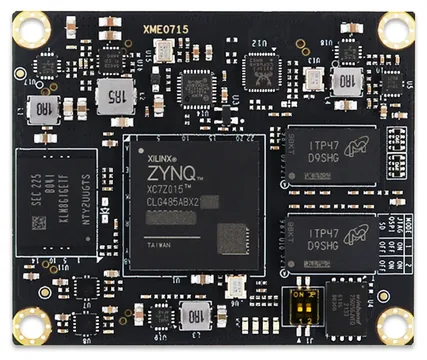

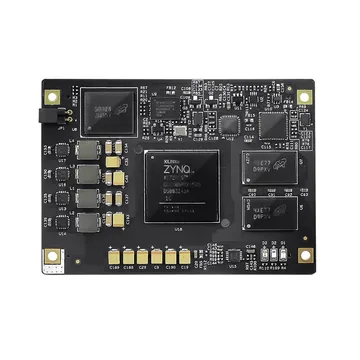

- 4 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× Cortex-A9最高 667 MHz（-1）/ 766 MHz（-2）/ 866 MHz（-3） XC7Z015 |
|---|---|
| 指令集 / 位宽 | Armv7-ANEON、单 / 双精度浮点 |
| 缓存 | 每核 32 KB I + 32 KB DL2 512 KB片上 RAM 256 KB |
| 制程 | 28 nm（可编程逻辑部分） |
存储
| 片上 ROM | 片上 Boot ROM |
|---|---|
| 外部内存接口 | DDR3 / DDR3L / DDR2 / LPDDR2 |
| 存储接口 | 2× Quad-SPI、NAND、NOR2× SD / SDIO |
外设
| UART | 2 |
|---|---|
| I²C | 2 |
| SPI | 2 |
| CAN / CAN FD | 2× CAN 2.0B |
| USB | 2× USB 2.0 OTG |
| PCIe | PCIe Gen2 x4（RC / EP） XC7Z015 |
| 以太网 MAC | 2× 三速千兆以太网 |
| ADC | XADC：2× 12 位 MSPS ADC最多 17 路差分输入 |
可编程逻辑
| 逻辑资源 | 74K 逻辑单元、46,200 LUT、92,400 触发器 XC7Z015 |
|---|---|
| 片上 RAM | 块 RAM 3.3Mb (95) XC7Z015 |
| DSP | 160 个 DSP（18×25 MACC） XC7Z015 |
| 高速收发器 | 4× GTP最高 6.25 Gb/s（CLG485 封装） XC7Z015 |
| 用户 I/O | 用户 I/O 最多 150（CLG485 封装） XC7Z015 |
封装
| 封装 | 可选封装：CLG485（19 × 19 mm） XC7Z015 |
|---|
电气
| 供电电压 | 原文未写 |
|---|
环境
| 工作温度 | 结温等级：商业级（C）0 ~ 85 ℃扩展级（E）0 ~ 100 ℃工业级（I）–40 ~ 100 ℃ |
|---|
安全
| 安全特性 | RSA 认证 + AES / SHA-256 解密认证的安全启动 |
|---|
身份与变体
| 厂商 | Xilinx（现 AMD） |
|---|
资料来源
- 主原文 完整数据手册 Zynq-7000 SoC Data Sheet: Overview DS190 v1.11.1 2018-07-02 原始链接 ↗
