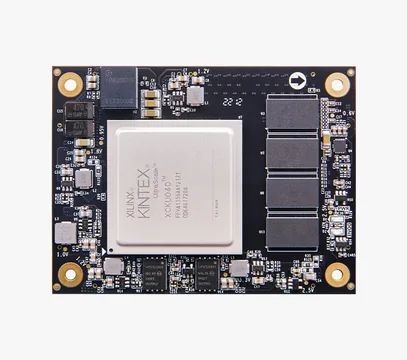

ALINXXCKU040
AMD（原 Xilinx） · FPGA
Xilinx XCKU040
完整数据手册 已逐句核对 8 项参数必备参数 7 / 9原文能给的已齐（2 项核心参数原文没写）
关键规格
- 查找表
- 242,400
- 逻辑资源
- 530,250
- DSP
- 1,920
- 块 RAM
- 21.1 Mb

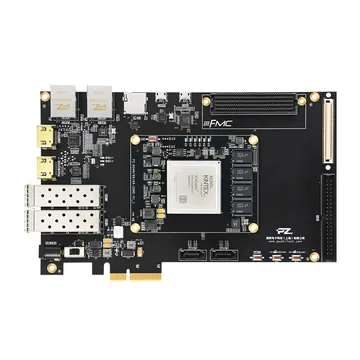

- 开发板
- 6 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| 制程 | 原文未写 |
|---|
可编程逻辑
| 逻辑资源 | 530,250 系统逻辑单元、242,400 LUT、484,800 触发器 KU040 |
|---|---|
| 片上 RAM | 块 RAM 21.1 Mb KU040 |
| DSP | 1,920 个 DSP KU040 |
| 高速收发器 | 20 个 GTH KU040 |
| 用户 I/O | 用户 I/O 最多 HR 104 + HP 416（FFVA1156 封装） KU040 |
封装
| 封装 | 可选封装：SFVA784（23 × 23 mm）、FBVA676（27 × 27 mm）、FBVA900（31 × 31 mm）、FFVA1156（35 × 35 mm） KU040 |
|---|
电气
| 供电电压 | 原文未写 |
|---|
环境
| 工作温度 | 温度等级：商业级（C）0 ~ 85 ℃扩展级（E）0 ~ 100 ℃（部分速度档 0 ~ 110 ℃）工业级（I）–40 ~ 100 ℃ |
|---|
身份与变体
| 厂商 | AMD（原 Xilinx） |
|---|
资料来源
- 主原文 完整数据手册 UltraScale Architecture and Product Data Sheet: Overview DS890 v4.10 2026-05-21 原始链接 ↗
