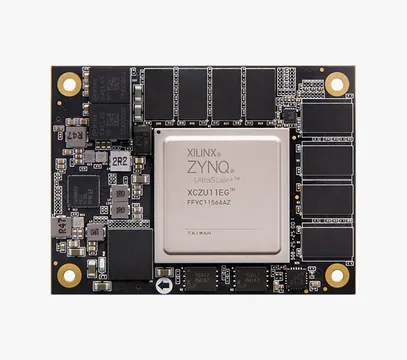

ALINXXCZU11EG
AMD（原 Xilinx） · 应用处理器
Xilinx XCZU11EG
完整数据手册 已逐句核对 27 项参数必备参数 19 / 24原文能给的已齐（3 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A53 / Cortex-R5F
- 核数
- 4
- 主频
- 1.5GHz
- GPU
- Mali-400 MP2
- 查找表
- 298,560
- 逻辑资源
- 653,100
- DSP
- 2,928
- 块 RAM
- 21.1 Mb
- 开发板
- 4 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A53最高 1.5 GHz + 2× Cortex-R5F最高 600 MHz ZU11EG |
|---|---|
| 指令集 / 位宽 | Armv8-A（A53，64 / 32 位，NEON、TrustZone）+ Armv7-R（R5F） |
| 协处理器 | 2× Cortex-R5F 实时核最高 600 MHz |
| 缓存 | A53：每核 32 KB I + 32 KB D、共享 L2 1 MBR5F：每核 32 KB I + 32 KB D + 128 KB TCM片上 RAM 256 KB |
| GPU | Mali-400 MP2（最高 667 MHz，64 KB L2） ZU11EG |
| 图形 API | OpenGL ES 1.1 / 2.0OpenVG 1.1 ZU11EG |
| 视频解码 | 待补 |
| 视频编码 | 待补 |
| 制程 | 16 nm（TSMC 16nm FinFET） |
存储
| 外部内存接口 | DDR4 / DDR3 / DDR3L / LPDDR4 / LPDDR3 |
|---|---|
| 存储接口 | Quad-SPI、NAND、eMMC |
外设
| GPIO | 处理器侧 214 个 PS I/O32 位 GPIO |
|---|---|
| UART | 2 路高速 UART（最高 1 Mb/s） |
| I²C | 2 路 I2C（主 / 从） |
| SPI | 2 路全双工 SPI（各 3 个片选）；另有 Quad-SPI 启动 Flash 接口 |
| I²S / 音频 | 原文未写 |
| CAN / CAN FD | 2× CAN 2.0B |
| USB | 2× USB 3.0 / 2.0（设备 / 主机 / OTG） |
| PCIe | PS 侧 4 路 PS-GTR：PCIe Gen1/2、SATA 3.1、DisplayPort 1.2a、USB 3.0、SGMII |
| 以太网 MAC | 4× 千兆三速以太网 MAC（GMII / RGMII / SGMII，IEEE 1588） |
| 显示输出 | DisplayPort 1.2a 控制器最高 4K×2K@30Hz |
| 摄像头输入 | 原文未写 |
| ADC | PL 侧系统监视器：10 位 200 KSPS ADC最多 17 路外部输入 |
| PWM / 定时器 | 定时器：2 个三路定时计数器（TTC）+ 看门狗；另有实时时钟 |
可编程逻辑
| 逻辑资源 | 653,100 系统逻辑单元、298,560 LUT、597,120 触发器 ZU11EG |
|---|---|
| 片上 RAM | 块 RAM 21.1 Mb + UltraRAM 22.5 Mb ZU11EG |
| DSP | 2,928 个 DSP ZU11EG |
| 高速收发器 | 32 个 GTH16 个 GTY ZU11EG |
封装
| 封装 | 可选封装：FFVC1156（35 × 35 mm）、FFVB1517（40 × 40 mm）、FFVF1517（40 × 40 mm）、FFVC1760（42.5 × 42.5 mm） ZU11EG |
|---|
电气
| 供电电压 | 原文未写 |
|---|
环境
| 工作温度 | 温度等级：商业级（C）0 ~ 85 ℃扩展级（E）0 ~ 100 ℃（-2LE 可短时到 110 ℃）工业级（I）–40 ~ 100 ℃ |
|---|
身份与变体
| 厂商 | AMD（原 Xilinx） |
|---|
