ALINXXCZU67DR
AMD（原 Xilinx） · FPGA
Xilinx XCZU67DR
完整数据手册 已逐句核对 12 项参数必备参数 7 / 9原文能给的已齐（2 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A53 / Cortex-R5F
- 核数
- 4
- 主频
- 1.3GHz
- 查找表
- 223,680
- 逻辑资源
- 489,300
- DSP
- 1,872
- 块 RAM
- 22.8 Mb
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A53最高 1.3 GHz + 2× Cortex-R5F |
|---|---|
| 指令集 / 位宽 | Armv8-A（A53，NEON） |
| 制程 | 原文未写 |
存储
| 外部内存接口 | DDR4 / DDR3 / DDR3L / LPDDR4 / LPDDR3 |
|---|
外设
| PCIe | PS 侧 4 路 PS-GTR：PCIe Gen1/2、SATA 3.1、DisplayPort 1.2a、USB 3.0、SGMII |
|---|
可编程逻辑
| 逻辑资源 | 489,300 系统逻辑单元、223,680 LUT、447,360 触发器 ZU67DR |
|---|---|
| 片上 RAM | 块 RAM 22.8 Mb + UltraRAM 45.0 Mb ZU67DR |
| DSP | 1,872 个 DSP ZU67DR |
| 高速收发器 | 8 个 GTY ZU67DR |
| 用户 I/O | 用户 I/O 最多 HDIO 24 + HPIO 130（FFVE1156 封装） ZU67DR |
封装
| 封装 | 可选封装：FFVE1156（35 × 35 mm）、FSVE1156（35 × 35 mm） ZU67DR |
|---|
电气
| 供电电压 | 原文未写 |
|---|
环境
| 工作温度 | 温度等级：扩展级（E）0 ~ 100 ℃（-2LE 可短时到 110 ℃）工业级（I）–40 ~ 100 ℃（-2LI 可短时到 110 ℃） |
|---|
身份与变体
| 厂商 | AMD（原 Xilinx） |
|---|
资料来源
- 主原文 完整数据手册 Zynq UltraScale+ RFSoC Data Sheet: Overview DS889 v1.14 2023-06-27 原始链接 ↗

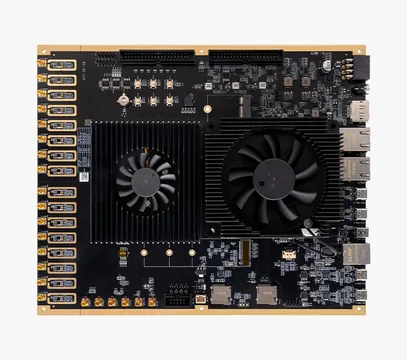

用这颗芯片的开发板 1 款
ALINXXCZU67DR
