关键规格
- 内核型号
- Cortex-A53 / Cortex-R5F
- 核数
- 4
- 主频
- 1.5GHz
- GPU
- Mali-400 MP2
- 查找表
- 230,400
- 逻辑资源
- 504,000
- DSP
- 1,728
- 块 RAM
- 11.0 Mb
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU |
4× Cortex-A53最高 1.5 GHz + 2× Cortex-R5F最高 600 MHz
ZU7EV |
| 指令集 / 位宽 |
Armv8-A（A53，64 / 32 位，NEON、TrustZone）+ Armv7-R（R5F）
|
| 协处理器 |
2× Cortex-R5F 实时核最高 600 MHz
|
| 缓存 |
A53：每核 32 KB I + 32 KB D、共享 L2 1 MBR5F：每核 32 KB I + 32 KB D + 128 KB TCM片上 RAM 256 KB
|
| GPU |
Mali-400 MP2（最高 667 MHz，64 KB L2）
ZU7EV |
| 图形 API |
OpenGL ES 1.1 / 2.0OpenVG 1.1
ZU7EV |
| 视频解码 |
VCU：H.264 / H.265 同时编解码
ZU7EV |
| 视频编码 |
VCU：H.264 / H.265 同时编解码
ZU7EV |
| 制程 |
16 nm（TSMC 16nm FinFET）
|
存储
| 外部内存接口 |
DDR4 / DDR3 / DDR3L / LPDDR4 / LPDDR3
|
| 存储接口 |
Quad-SPI、NAND、eMMC
|
外设
| GPIO |
处理器侧 214 个 PS I/O32 位 GPIO
|
| UART |
2 路高速 UART（最高 1 Mb/s）
|
| I²C |
2 路 I2C（主 / 从）
|
| SPI |
2 路全双工 SPI（各 3 个片选）；另有 Quad-SPI 启动 Flash 接口
|
| I²S / 音频 |
原文未写 |
| CAN / CAN FD |
2× CAN 2.0B
|
| USB |
2× USB 3.0 / 2.0（设备 / 主机 / OTG）
|
| PCIe |
PS 侧 4 路 PS-GTR：PCIe Gen1/2、SATA 3.1、DisplayPort 1.2a、USB 3.0、SGMII
|
| 以太网 MAC |
4× 千兆三速以太网 MAC（GMII / RGMII / SGMII，IEEE 1588）
|
| 显示输出 |
DisplayPort 1.2a 控制器最高 4K×2K@30Hz
|
| 摄像头输入 |
原文未写 |
| ADC |
PL 侧系统监视器：10 位 200 KSPS ADC最多 17 路外部输入
|
| PWM / 定时器 |
定时器：2 个三路定时计数器（TTC）+ 看门狗；另有实时时钟
|
可编程逻辑
| 逻辑资源 |
504,000 系统逻辑单元、230,400 LUT、460,800 触发器
ZU7EV |
| 片上 RAM |
块 RAM 11.0 Mb + UltraRAM 27.0 Mb
ZU7EV |
| DSP |
1,728 个 DSP
ZU7EV |
| 高速收发器 |
24 个 GTH
ZU7EV |
封装
| 封装 |
可选封装：FBVB900（31 × 31 mm）、FFVC1156（35 × 35 mm）、FFVF1517（40 × 40 mm）
ZU7EV |
环境
| 工作温度 |
温度等级：商业级（C）0 ~ 85 ℃扩展级（E）0 ~ 100 ℃（-2LE 可短时到 110 ℃）工业级（I）–40 ~ 100 ℃
|
资料来源
-
主原文
完整数据手册
Zynq UltraScale+ MPSoC Data Sheet: Overview DS891 v1.11.1 2025-03-18
原始链接 ↗
-
补充来源
板卡厂商页面
米尔电子产品手册（Zynq UltraScale+ 核心板介绍段）
原始链接 ↗
在天梯里看 MPSoC XCZU7EV-2FFVC1156I

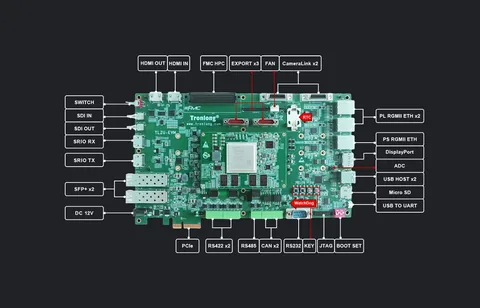

创龙XCZU7EV
