九鼎 X3566BV4 开发板 九鼎创展（9tripod） · ARM 开发板

总览

九鼎创展（9tripod） · ARM 开发板

九鼎 X3566BV4 开发板

九鼎创展 X3566BV4 主板

九鼎创展RK3566AIARM
基础信息
芯片型号 RK3566
尺寸 55×55×3 mm
工作温度 -10℃~+70℃（核心板）
类型 ARM 开发板
供电 DC 12V；3.7V单节锂电池
资料完整度 高：官网文档规格表
参数 ↗
CPU 4× Cortex-A55 @1.8GHz
内存 2~4GB
网口 1× 1GbE
CPU主频 1.8GHz
存储 4~16GB eMMC
USB 2路USB HOST2.01路USB HOST3.01路OTG
九鼎文档

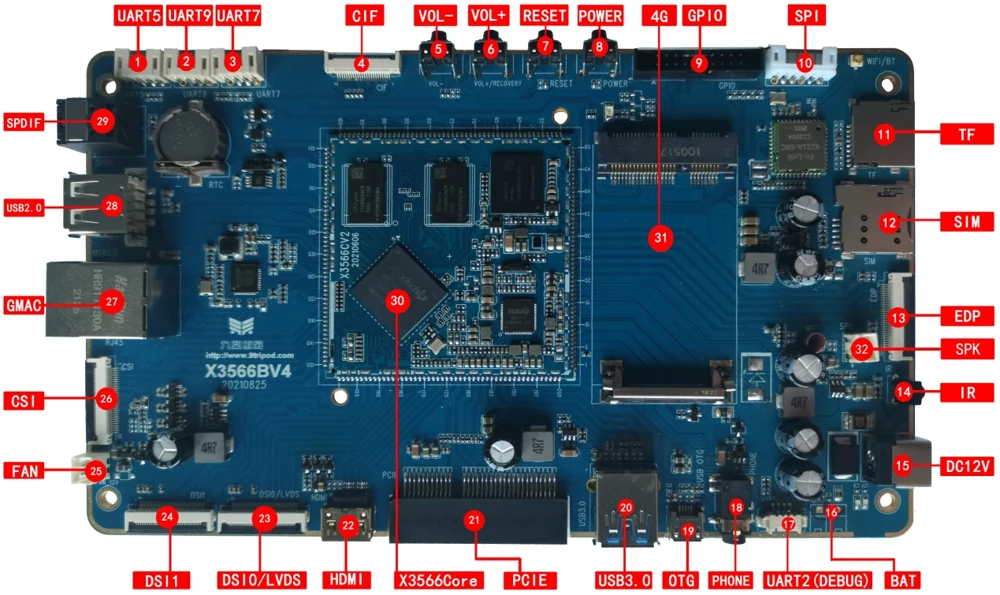

九鼎 X3566BV4 开发板 3 图

详细参数

九鼎创展（9tripod） · ARM 开发板
SoC Rockchip RK3566 22nm ARM 64-bit 0.8 TOPS 芯片页 →
CPU 4× Cortex-A55 @1.8GHz
GPU Mali-G52 2EE
ISP 8MP ISPHDR
GPU API OpenGL ES 1.1 / 2.0 / 3.2OpenCL 2.0Vulkan 1.1
音视频
显示 HDMI EDP DSI0或LVDS DSI1 有
摄像头 MIPI CSI摄像头接口 CIF并口摄像头接口
音频 耳机 / 音频输出 外置喇叭 / 立体声 S/PDIF 光纤输出
通讯
网络 1× 千兆以太网
无线通信 支持接4G无线模块+SIM卡接口
电源
供电 DC 12V；3.7V单节锂电池
硬件参数
PMU RK817（支持适配器、电池供电）
输出电压 VCC5V_MIDU输出5V，可给底板供电
内存/存储
内存 2GB / 4GB
存储 4GB / 8GB / 16GB eMMC
扩展存储 microSD
接口
扩展接口 PCIe
I/O 调试串口 串口 TTL 电平 GPIO扩展接口 6PIN SPI PH座 PCIe总线接口 UART5/UART9/UART7（TTL）
USB 2× USB 2.0 Host 1× USB 3.0 Host 1× USB OTG
低速总线 核心板：16× PWM 6× I2C 4× SPI 2× ADC

软件生态

九鼎创展（9tripod） · ARM 开发板
官方文档 doc.9tripod.com/docs/category/x3566bv4%E4%B8%BB%E6%9D%BF
九鼎文档 官网

评价与评分

九鼎创展（9tripod） · ARM 开发板

应用处理器板

综合评分 49.6
计算性能 55.4
AI 算力 40.0
内存存储 51.1
网络通讯 55.0



接口扩展 44.0
多媒体 53.0
软件生态 —
工程可靠 30.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 368 / 709 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

九鼎创展（9tripod） · ARM 开发板
待定 淘宝购买
