ALINX AC7Z100C ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

ALINX AC7Z100C

Xilinx ZYNQ7000 ARM SOM FPGA 核心板 XC7Z100 AC7Z100C

ALINXXC7Z100FPGA
基础信息
芯片型号 XC7Z100
尺寸 80×60 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 5V
资料完整度 高：官网产品参数表
参数 ↗
CPU 2× Cortex-A9
内存 1GB DDR3
存储 64MB eMMC
PCB层数 12层
FPGA型号 XC7Z100-2FFG900I
速度等级 -2
官网产品页

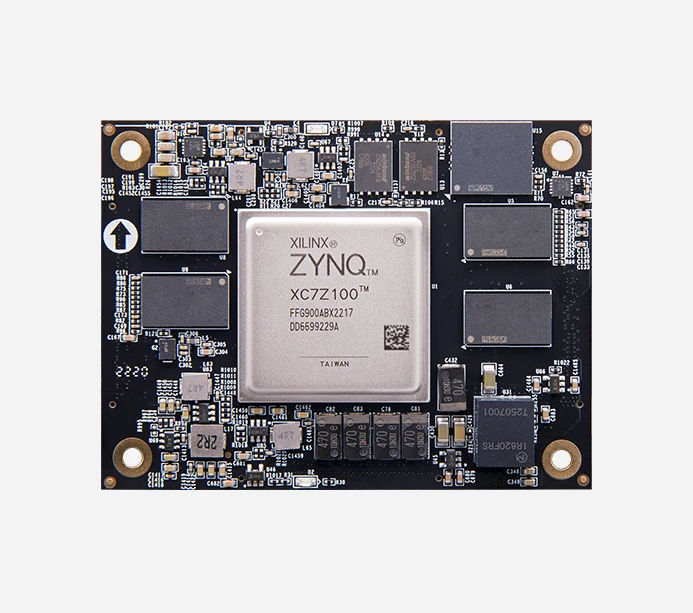

ALINX AC7Z100C 4 图

详细参数

ALINX · FPGA 核心板
SoC Xilinx XC7Z100 芯片页 →
CPU 2× Cortex-A9
FPGA 资源
FPGA型号 XC7Z100-2FFG900I
速度等级 -2
逻辑单元 444K
查找表 277,400
触发器 554,800
高速收发器 16路（支持PCIe Gen2 x8）
用户IO 162
LVDS差分对 48 对
块RAM 755× 36Kb（26.5Mb）
DSP Slice 2,020
电源
供电 5V
内存/存储
内存 PS 1GB DDR3 PL 1GB DDR3
存储 8GB eMMC 64MB QSPI Flash 64MB SPI Flash
硬件参数
时钟 1个晶振33.333MHz为PS端提供钟输入 1个差分晶振200MHz作PL系统时钟源，DDR3控制器的参考时钟 1个差分晶振125MHz为GTX收发器提供参考时钟
接口
I/O 4× 连接器 120-pin
低速总线 ADC：2个AD转换器 17个外部差分输入通道（采样率1MBPS）

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/298
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 56.5
逻辑规模 76.2
片上资源 70.6



高速接口 65.1
处理器 26.6
扩展 15.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 122 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥6299 淘宝购买
