ALINX ACAU15 ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

ALINX ACAU15

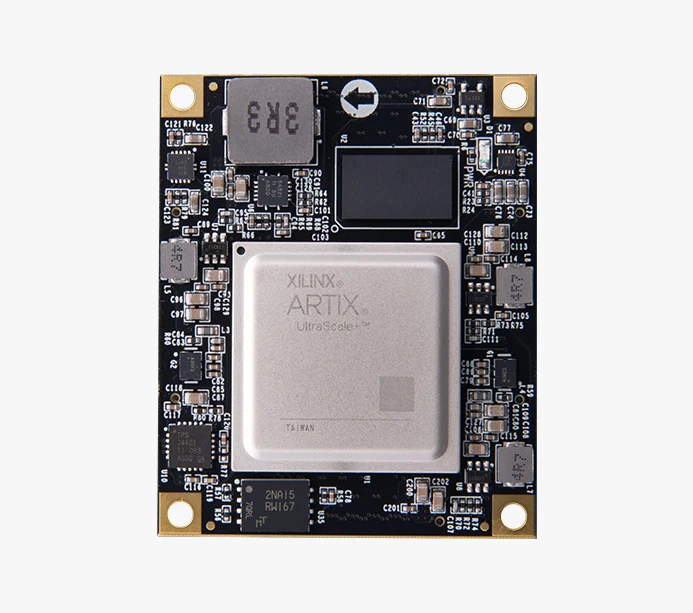

ALINX FPGA核心板Xilinx Artix UltraScale+ XCAU15P 工业级 ACAU15

ALINXXCAU15PFPGA
基础信息
芯片型号 XCAU15P
尺寸 55×45×6.8 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 底板供电+12V
资料完整度 高：官网产品参数表
参数 ↗
内存 1GB DDR4
存储 32MB Flash
PCB层数 14层
连接方式 4个80Pin板间连接器
PCB 14 层 PCB
内存类型 DDR4
官网产品页
ALINX ACAU15 3 图

详细参数

ALINX · FPGA 核心板
SoC Xilinx XCAU15P 芯片页 →
CPU / GPU / NPU 信息待补
内存/存储
内存 1GB DDR4
存储 32MB QSPI Flash 32MB SPI Flash
硬件参数
时钟 1个200MHz差分晶振（DDR4控制器及FPGA逻辑参考时钟） 1个156.25MHz差分晶振（GTH收发器参考时钟）
接口
扩展接口 PCIe 4.0
I/O 4× 板对板 80-pin
电源
供电 底板供电+12V
FPGA 资源
逻辑单元 170K
触发器 156K
查找表 78K
分布式RAM 2.5Mb
块RAM 5.1Mb
DSP Slice 576
高速收发器 12
用户IO HP IO 102+HD IO 72
FPGA型号 XCAU15P-2FFVB676I
功能
LED 1× 电源指示灯（PWR）

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/692
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 53.7
逻辑规模 65.8
片上资源 51.9



高速接口 62.7
处理器 —
扩展 15.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 139 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥2999 淘宝购买
