FCU1201 主机 飞凌嵌入式（Forlinx） · 工控机 / AI BOX

总览

飞凌嵌入式（Forlinx） · 工控机 / AI BOX

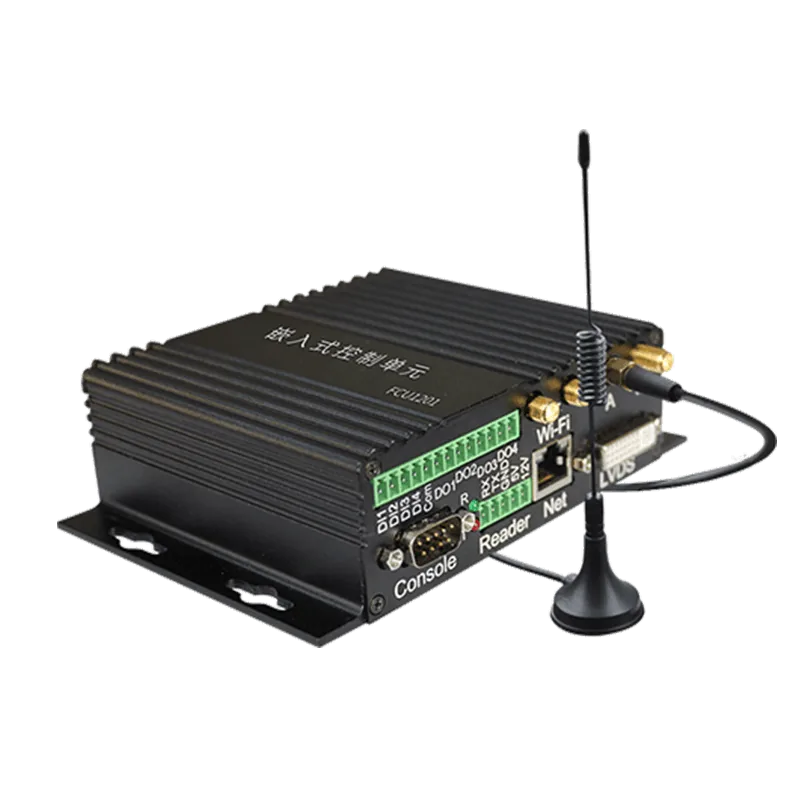

FCU1201 主机

FCU1201嵌入式控制单元 的原厂参数、接口与关键图片资料。

飞凌i.MX6DL工业ARM
基础信息
芯片型号 i.MX6DL
尺寸 100×147.5×41.8 mm
工作温度 -40℃~+70℃ 0℃~+70℃（消费级）
类型 工控机 / AI BOX
功耗 5.1W（配LMT070DICFWD-AKA液晶显示器时的总功耗）
供电 额定12V
参数 ↗
CPU NXP 双核 i.MX6DL
内存 1GB DDR3
网口 1× 1GbE
CPU主频 1GHz
存储 8GB eMMC
USB 1× USB OTG（Micro USB）1× USB Host（USB A）
官方产品页 1
FCU1201 主机

详细参数

飞凌嵌入式（Forlinx） · 工控机 / AI BOX
SoC NXP i.MX6DL ARM 32-bit 芯片页 →
CPU NXP 双核 i.MX6DL
GPU 支持 Vivante GC355 / Vivante GC320
视频编解码 硬件编解码
视频编码 硬件编解码
音视频
显示 1× Mini HDMI 1× 触摸彩屏接口（标准DVI-I插座）
音频 3.5mm标准立体声耳机插座，内置单声道话筒 可增设1W×2喇叭插座或3.5mm单声道话筒接口（PCB有预留插座焊盘，但挡板未开孔）
功能
RTC RTC芯片RX8010SJ 板载CR2032电池（至少维持1年走时）
按键 1× 复位键
看门狗 支持复位时间设置
电源
供电 额定12V
功耗 5.1W（配LMT070DICFWD-AKA液晶显示器时的总功耗）
硬件参数
ESAM 支持ESAM芯片，ISO7816协议 飞凌提供读写驱动，用户自行购买板载芯片
PSAM 支持PSAM卡 采用抽屉式Mini SIM卡槽（卡槽下方有“SIM”标识） 飞凌提供读写驱动，用户自行买卡
掉电检测 CPU有一路GPIO专门用于监测外部电源状态
内存/存储
内存 1GB DDR3
存储 8GB eMMC
接口
I/O 2× RS485（UART3、UART4，隔离电压1.5KV） 1× RS232（UART5，绿端子引出） 1× 调试串口（UART1，DB9插座）
辅助接口 3.81mm间距绿端子
USB 1× USB OTG · Micro-B 1× USB Host · Type-A
通讯
网络 1× 千兆以太网 · RJ45
无线通信 支持IEEE 802.11b、g、n 1T1R WLAN和蓝牙2.1、3.0、4.0 3G 支持STA、AP功能
工业接口
工业接口 2× CAN2.0 B（1Mbps，隔离电压1.5KV） 4× DI 4× DO

软件生态

飞凌嵌入式（Forlinx） · 工控机 / AI BOX
系统 Linux 3.0.35Android 6.0
烧写方式 OTG（支持烧写）+TF卡（升级系统）
工具链 4.6.2
4G 网络 ME909S模块，支持移动联通电信4G上网功能
DI DO 4× DI4× DO
双屏显示 支持双屏异显
ESAM、PSAM 提供测试例程
官方产品页 1 官网

驱动与协议

飞凌嵌入式（Forlinx） · 工控机 / AI BOX

文件系统1

  • Ext3

网络协议11

  • TCP/IP
  • UDP
  • DHCP
  • TFTP
  • FTP
  • Telnet
  • SSH
  • Web
  • HTTP
  • IPtables
  • SQLITE

评价与评分

飞凌嵌入式（Forlinx） · 工控机 / AI BOX

应用处理器板

综合评分 35.3
计算性能 —
AI 算力 0.0
内存存储 32.0
网络通讯 63.0



接口扩展 24.0
多媒体 28.0
软件生态 28.0
工程可靠 88.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 572 / 709 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

飞凌嵌入式（Forlinx） · 工控机 / AI BOX
待定 淘宝购买

官网产品资料未提供统一公开售价。
