LubanCat-2-BTB 野火(EmbedFire) · ARM SBC

总览

野火(EmbedFire) · ARM SBC

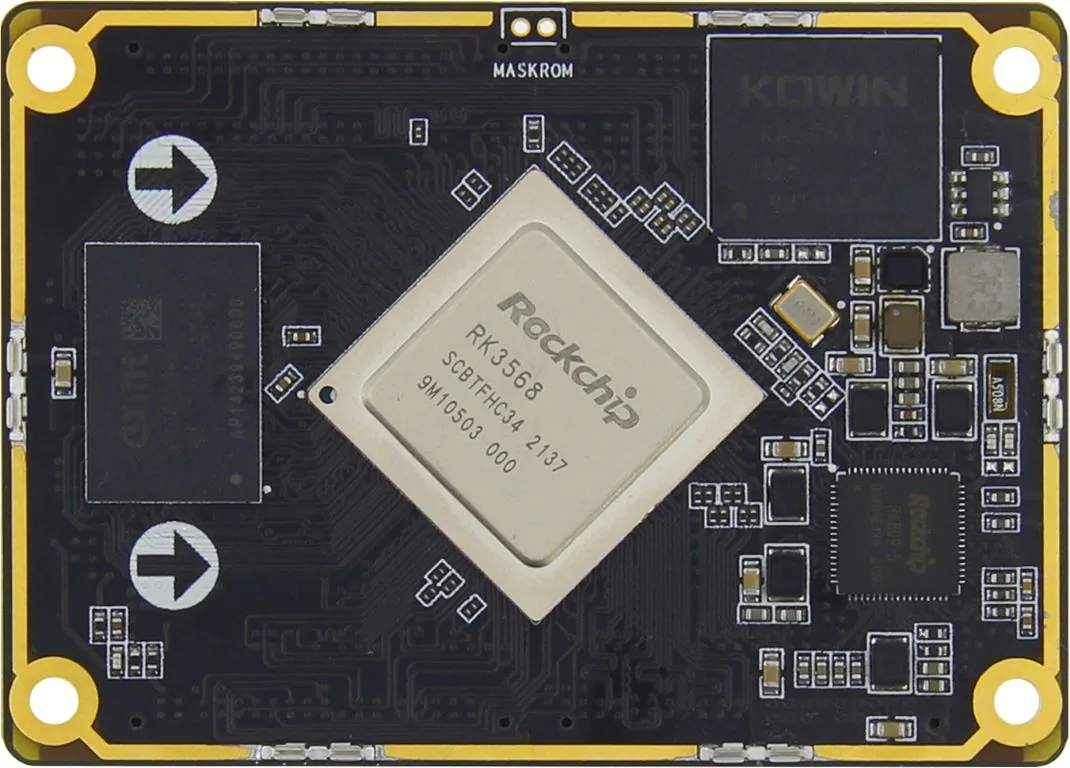

LubanCat-2-BTB

LubanCat-2-BTB，野火鲁班猫系列ARM 单板机

野火RK3568AIARM
基础信息
芯片型号 RK3568
尺寸 62×45 mm 158×95 mm
类型 ARM 单板机
功耗 待机2475mW 满载4300mW（Ubuntu20.04 lite稳定功耗）
供电 核心板5V；底板12V DC
资料完整度 高：官方硬件介绍
参数 ↗
CPU 4× Cortex-A55 @2.0GHz
内存 1~8GB LPDDR4/LPDDR4X
网口 2× 1GbE
CPU主频 2.0GHz
存储 8~128GB eMMC
GPU Mali-G52 2EE
官方硬件介绍
LubanCat-2-BTB

详细参数

野火(EmbedFire) · ARM SBC
SoC Rockchip RK3568 22nm ARM 64-bit 0.8 TOPS 芯片页 →
CPU 4× Cortex-A55 @2.0GHz
GPU Mali-G52 2EE
ISP 8MP ISPHDR
GPU API OpenGL ES 1.1 / 2.0 / 3.2OpenCL 2.0Vulkan 1.1
音视频
显示 1× HDMI 2.0（最高4K@60Hz） 2× MIPI DSI 4 lanes 1× eDP 1.3（最高2560x1600@60Hz）
摄像头 2× MIPI CSI 2 lanes
音频 1× 音频输出 · 3.5mm 1× 音频输入 · 3.5mm 1× 麦克风 1× 喇叭 1W
通讯
网络 2× 千兆以太网
无线通信 支持MINIPCI-E接口的4G/5G模块 1× NanoSIM卡座
电源
供电 核心板5V；底板12V DC
功耗 待机2475mW 满载4300mW（Ubuntu20.04 lite稳定功耗）
工业接口
工业接口 2× CAN
接口
扩展接口 1× PCIe 2.0 x1 · Mini PCIe 1× PCIe Gen3 x2 · M.2
I/O 1× 调试串口 2× RS232（与LVTTL串口共用，UART7&UART9） 2× RS485 BTB 320个引脚（0.5mm间距，公座SGDBM-05-80P-H10） BTB引出320个引脚，0.5mm间距，引出全部IO
低速总线 2× I2C（I2C2、I2C3） 1× ADC采集接口（5xSARADC）
功能
按键 PWR(开关机) RST(Reset) REC(Recovery)按键
LED 电源指示灯+用户指示灯
RTC 2Pin1.25mm RTC电池接口
内存/存储
内存 1GB / 2GB / 4GB / 8GB LPDDR4 / LPDDR4X
存储 8GB / 32GB / 64GB / 128GB eMMC
扩展存储 1× M2接口（M.Key，PCIe 3.0*2Lanes，2280 NVME） 1× 标准SATA接口 1× MicroSD（TF）卡座（最高512GB）

软件生态

野火(EmbedFire) · ARM SBC
官方文档 doc.embedfire.com/linux/rk356x/quick_start/zh/latest/quick_start/lubancat/lubancat2.html
系统 Ubuntu 20.04Debian 10OpenwrtAndroid 11、13、14AndroidTVOpenHarmony
官方硬件介绍 官网

评价与评分

野火(EmbedFire) · ARM SBC

应用处理器板

综合评分 57.1
计算性能 57.0
AI 算力 40.0
内存存储 71.5
网络通讯 60.0



接口扩展 43.0
多媒体 80.0
软件生态 55.0
工程可靠 48.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 241 / 709 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

野火(EmbedFire) · ARM SBC
待定 淘宝购买
