LubanCat-1 野火(EmbedFire) · ARM SBC

总览

野火(EmbedFire) · ARM SBC

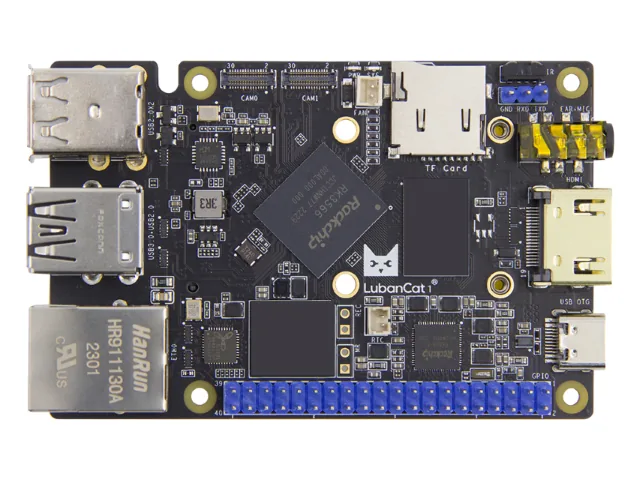

LubanCat-1

LubanCat-1，野火鲁班猫系列ARM 单板机

野火RK3566AIARM
基础信息
芯片型号 RK3566
尺寸 85×56 mm
类型 ARM 单板机
功耗 启动功率（裸机Linux）2.88 / 3.11 / 3.27W（最小/典型/最大）
供电 Type-C 5V@3A
资料完整度 高：官方硬件介绍
参数 ↗
CPU 4× Cortex-A55 @1.8GHz
内存 1~8GB LPDDR4/LPDDR4X
网口 1× 1GbE
CPU主频 1.8GHz
存储 8~128GB eMMC
USB 1× USB 3.0 Type-A（HOST）3× USB 2.0 Type-A（HOST）1× USB 2.0 Type-C（OTG，与电源接口共用）
官方硬件介绍
LubanCat-1

详细参数

野火(EmbedFire) · ARM SBC
SoC Rockchip RK3566 22nm ARM 64-bit 0.8 TOPS 芯片页 →
CPU 4× Cortex-A55 @1.8GHz
GPU Mali-G52 2EE
ISP 8MP ISPHDR
GPU API OpenGL ES 1.1 / 2.0 / 3.2OpenCL 2.0Vulkan 1.1
内存/存储
内存 1GB / 2GB / 4GB / 8GB LPDDR4 / LPDDR4X
存储 8GB / 32GB / 64GB / 128GB eMMC
扩展存储 支持TF卡启动系统，最高支持512GB
通讯
网络 1× 千兆以太网
无线通信 NanoSIM卡槽，需搭配4G/5G模块使用（经MINIPCI-E） 1× SIM 卡
电源
供电 Type-C 5V@3A
功耗 启动功率（裸机Linux）2.88 / 3.11 / 3.27W（最小/典型/最大）
功能
按键 IRM-V838M3-C/TR1红外遥控接收头 MR(MaskRom) REC(Recovery)
LED PWR电源指示灯+SYS系统状态指示灯
RTC RTC电池接口（2Pin 1.25mm）
接口
扩展接口 1× Mini PCIe（PCIe 2.0 x1，最高5Gbps）
I/O 1× 调试串口（1500000-8-N-1） 5× 串口 · 排针 40-pin 40-pin（兼容树莓派，PWM/GPIO/I2C/SPI/UART） Mini PCIe
USB 1× USB 3.0 Host · Type-A 3× USB 2.0 Host · Type-A 1× USB 2.0 · Type-C（OTG，与电源接口共用）
低速总线 1× SPI 2× I2C 12× PWM · 排针 40-pin
音视频
显示 1× HDMI 2.0（最大4K@60Hz） 1× MIPI DSI 4 lanes（最大1080P@60Hz）
摄像头 2× CAM/MIPI CSI（2lanes，2x15Pin 0.4mm BTB插座，V2版本）
音频 耳机 · 3.5mm（耳机输出+麦克风输入2合1） 1× I2S

软件生态

野火(EmbedFire) · ARM SBC
官方文档 doc.embedfire.com/linux/rk356x/quick_start/zh/latest/quick_start/lubancat/lubancat1.html
官方硬件介绍 官网

评价与评分

野火(EmbedFire) · ARM SBC

应用处理器板

综合评分 53.9
计算性能 55.4
AI 算力 40.0
内存存储 59.5
网络通讯 55.0



接口扩展 52.0
多媒体 74.0
软件生态 —
工程可靠 28.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 311 / 709 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

野火(EmbedFire) · ARM SBC
待定 淘宝购买
