Microphase Z7Nano 微相（Microphase） · FPGA 开发板

总览

微相（Microphase） · FPGA 开发板

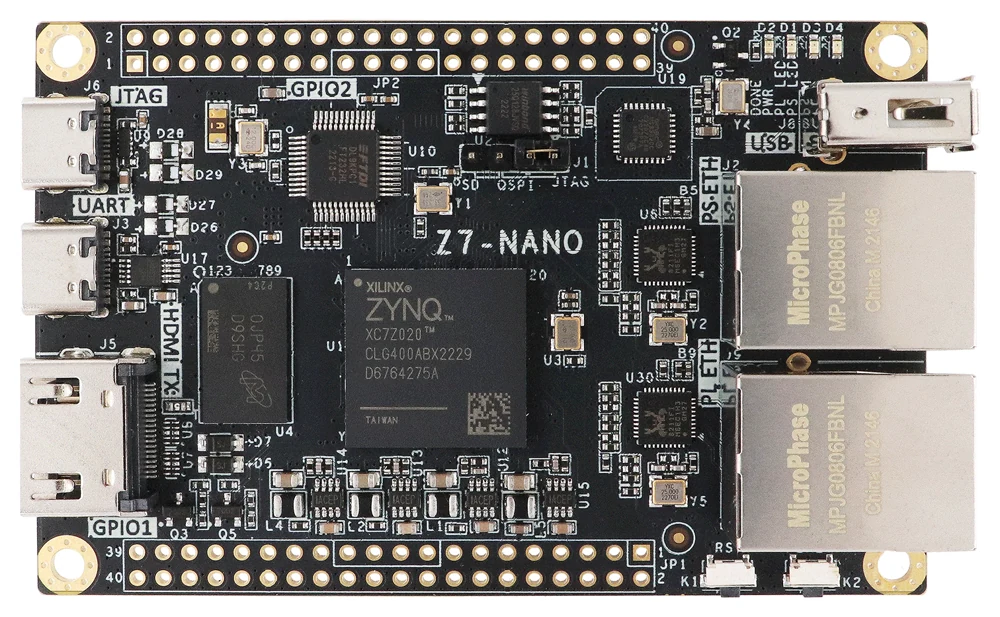

Microphase Z7Nano

微相 Z7Nano FPGA 开发板

微相FPGA
基础信息
类型 FPGA 开发板
供电 USB 5V
资料完整度 高：官网产品参数表
品牌 微相（Microphase）
参数 ↗
内存 DDR3
网口 2× 1GbE
存储 Flash
USB 1× USB Host1× USB-UARTUSB JTAG
防护等级 AES & SHA 256b 解密 & 认证用于安全可编程逻辑配置
扩展存储 1× SD卡
官网产品页
Microphase Z7Nano 3 图

详细参数

微相（Microphase） · FPGA 开发板
通讯
网络 2× 千兆以太网 · RJ45（PS、PL各1）
硬件参数
时钟 1× 33.33MHz有源晶振（PS） 1× 50MHz有源晶振（PL）
功能
按键 1× 用户按键（PL）
LED 2× 用户LED（PS、PL各1）
电源
供电 USB 5V
FPGA 资源
查找表 17,600（7010）/ 53,200（7020）
DSP Slice 80（7010）/ 220（7020）
逻辑单元 28K（7010）/ 85K（7020）
触发器 35,200（7010）/ 106,400（7020）
块RAM 2.1Mb（7010）/ 4.9Mb（7020）
内存/存储
内存 4Gbit DDR3
存储 128Mbit Flash 128MB SPI Flash
扩展存储 1× SD 卡
接口
I/O 2× 扩展口 40-pin 2.54mm 间距（72个IO） 1× 串口
调试 板载USB JTAG电路
USB 1× USB Host 1× USB 调试串口 USB JTAG
音视频
显示 1× HDMI视频输出（1080P，亦可配置成HDMI接受）

软件生态

微相（Microphase） · FPGA 开发板
官方文档 microphase.cn/productinfo/2357776.html
官网产品页 官网

评价与评分

微相（Microphase） · FPGA 开发板

FPGA 板

综合评分 33.0
逻辑规模 42.8
片上资源 28.1



高速接口 9.2
处理器 —
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 230 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

微相（Microphase） · FPGA 开发板
待定 淘宝购买
