Microphase Dev-XME0726 微相（Microphase） · FPGA 开发板

总览

微相（Microphase） · FPGA 开发板

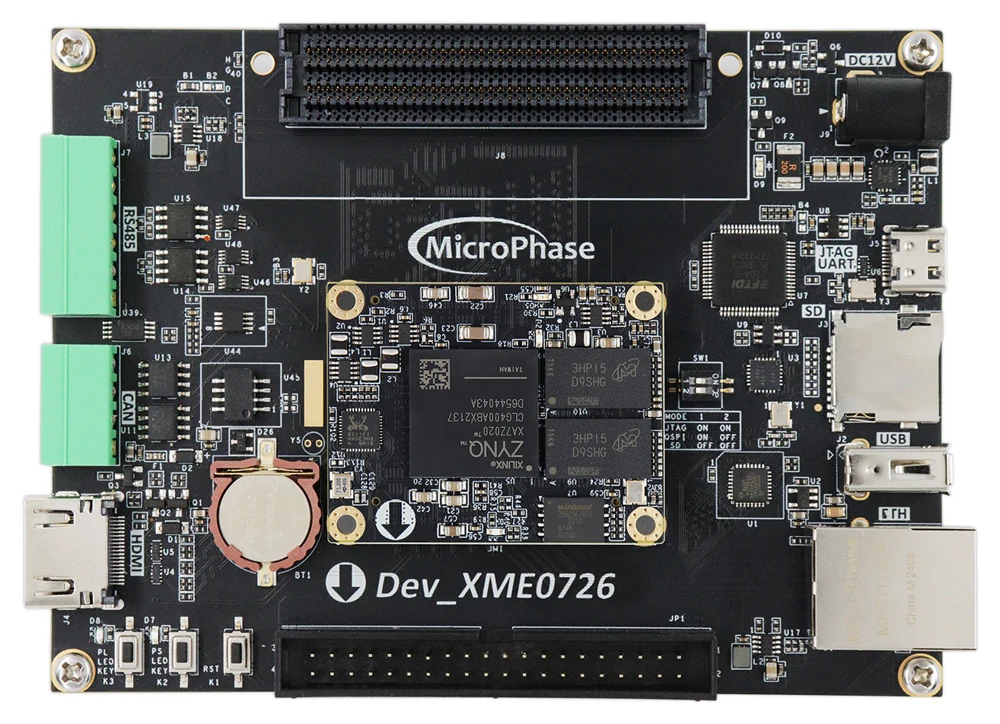

Microphase Dev-XME0726

微相 Dev-XME0726 FPGA 开发板

微相FPGA
基础信息
类型 FPGA 开发板
供电 底板DC12V
资料完整度 高：官网产品参数表
品牌 微相（Microphase）
参数 ↗
内存 1GB DDR3
网口 1× 1GbE
USB 1× OTG USB
UART 2路RS485接口1个USB JTAG&UART
JTAG 1个USB JTAG&UART（FTDI FT2232H，无需额外的下载器）
官网产品页
Microphase Dev-XME0726 2 图

详细参数

微相（Microphase） · FPGA 开发板
内存/存储
内存 核心板1GB DDR3
存储 核心板256Mbit QSPI 256KB EEPROM
扩展存储 microSD
FPGA 资源
FPGA型号 XC7Z010-1CLG400C（仅7010版本）或XC7Z020-2CLG400C（仅7020版本）
查找表 17,600（7010）/ 53,200（7020）
DSP Slice 80（7010）/ 220（7020）
逻辑单元 28K（7010）/ 85K（7020）
触发器 35,200（7010）/ 106,400（7020）
块RAM 2.1Mb（7010）/ 4.9Mb（7020）
通讯
网络 1× 千兆以太网
硬件参数
时钟 核心板1个33.33MHz有源晶振（PS）
接口
I/O 2× RS485 1× USB 调试串口 / JTAG FMC LPC
调试 1× USB 调试串口 / JTAG（FTDI FT2232H，无需额外的下载器）
USB 1× USB OTG
工业接口
工业接口 2× CAN
音视频
显示 HDMI 输出 1080P@60
功能
按键 1个PL端按键 1个PS端按键 1个系统复位按键 1个PL端led 1个PS端led
RTC 板载RTC（记录时间和日期）
电源
供电 底板DC12V

软件生态

微相（Microphase） · FPGA 开发板
官方文档 microphase.cn/productinfo/2985457.html
官网产品页 官网

评价与评分

微相（Microphase） · FPGA 开发板

FPGA 板

综合评分 33.0
逻辑规模 42.8
片上资源 28.1



高速接口 17.9
处理器 —
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 228 / 252 名
