MYC-Y7Z010/20-V2核心板及开发板

XILINX XC7Z010/20, 双核Cortex-A9融合ARTIX-7 FPGA

米尔XC7Z020FPGA
基础信息
芯片型号 XC7Z010
尺寸 75×50 mm 153×80 mm
工作温度 -40℃~+85℃（工业级）
类型 核心板 / 开发板产品族
供电 开发板12V/2A
品牌 米尔电子（MYIR）
参数 ↗
CPU 2× Cortex-A9 @866MHz
内存 256~512MB DDR3
网口 3× 1GbE
CPU主频 866MHz
存储 16MB eMMC
USB 1× Mini USB OTG2.0
官方产品页 1

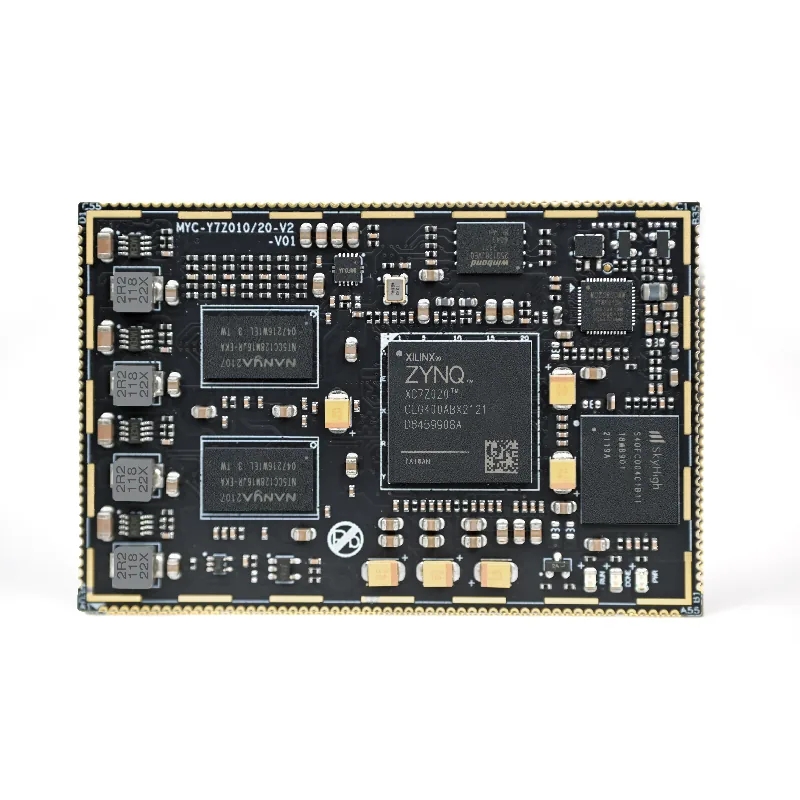

MYC-Y7Z010/20-V2核心板及开发板 2 图

详细参数

米尔电子（MYIR） · 核心板 / 开发板产品族
SoC
28nm ARMv7 芯片页 →
CPU 2× Cortex-A9最高 866MHz
接口
I/O 1× RS232 隔离 1× RS485 隔离 1× 调试串口
调试 1× JTAG · 双排 14-pin 2.54mm 间距 1× 调试串口
USB 1× USB 2.0 OTG · Mini-B
低速总线 核心板2路I2C 2路SPI（PS端，可通过Emio从PL引脚引出） 2个独立ADC控制器，16路ADC通道
工业接口
工业接口 1× CAN 隔离
音视频
摄像头 选配MY-CAM002U USB摄像头模块
硬件参数
PHY 1× 10/100/1000M千兆网口PHY
电源
供电 开发板12V/2A DC 5V
内存/存储
内存 256/512MB DDR3
存储 4GB eMMC；QSPI 16MB W25Q128FW
扩展存储 1× microSD
功能
RTC 外置看门狗电路
按键 一个FPGA烧写完成指示（红色）
LED 一个电源指示灯（蓝色） 一个用户指示灯（绿色）
通讯
网络 3× 千兆以太网
无线通信 选配MY-WF003U USB Wi-Fi模块

软件生态

米尔电子（MYIR） · 核心板 / 开发板产品族
系统 Linux 4.14
工具链 gcc version 6.2.1
BSP 组件 BOOT.BIN：一级引导程序，包括FSBLbitstreamuboot：二级引导程序Linux 4.14：专为MYD-C7Z010_20的硬件制定的Linux内核QSPIRamdisk：Ramdisk 系统镜像Rootfs.tar：tar归档文件
Bootloader uboot
官方产品页 1 官网

驱动与协议

米尔电子（MYIR） · 核心板 / 开发板产品族

文件系统2

  • Ramdisk
  • Rootfs.tar

驱动支持14

USB Host
Ethernet
千兆以太网驱动
MMC/SD/TF
MMC/SD/microSD驱动
CAN
LCD Controller
LCD屏驱动
HDMI
HDMI芯片SII902X驱动
Button
UART
串口驱动
LED
GPIO
RTC
DS3231 RTC驱动
电阻触摸
TSC2007电阻触摸驱动
电容触摸
FT5X0X电容触摸驱动
ADC

评价与评分

米尔电子（MYIR） · 核心板 / 开发板产品族

FPGA 板

综合评分 —
逻辑规模 —
片上资源 —



高速接口 15.4
处理器 40.7
扩展 23.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 资料不足，暂不给总分
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

米尔电子（MYIR） · 核心板 / 开发板产品族
待定 淘宝购买

官网产品资料未提供统一公开售价。
