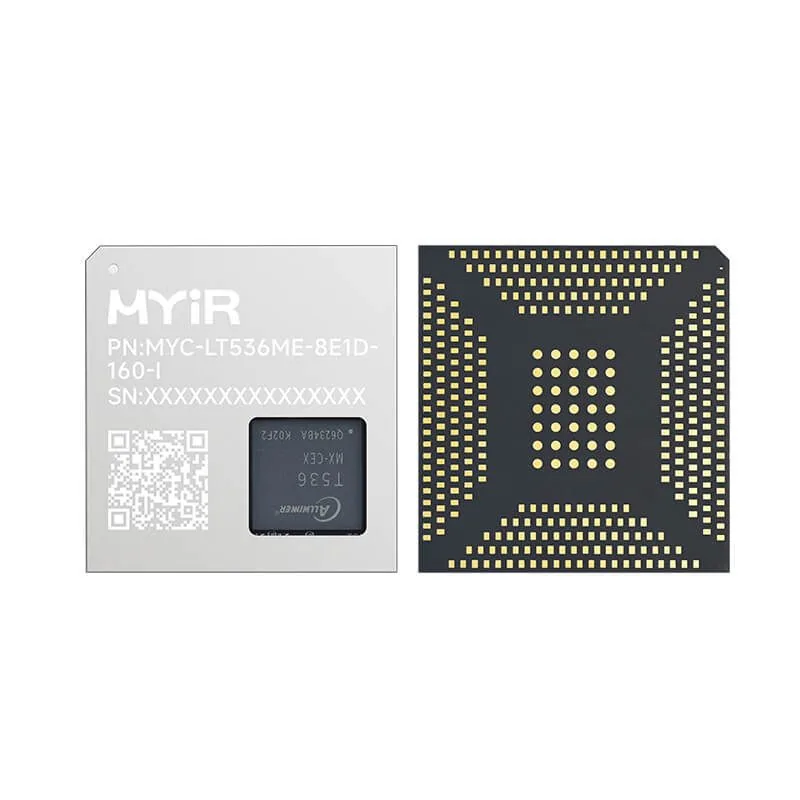

MYC-LT536核心板及开发板

全志T536系列处理器是一款工业、智能应用领域的高性能处理器

米尔T536MX-CEXARM
基础信息
芯片型号 T536MX-CEN2
尺寸 43×45×3.85 mm
工作温度 -40℃~+85℃（工业级）
类型 核心板 / 开发板产品族
供电 DC 12V 2A（5.5-2.1 DC插座）
品牌 米尔电子（MYIR）
参数 ↗
CPU 4× Cortex-A55 @1.6GHz
内存 1~4GB LPDDR4
网口 2× 1GbE1× 100MbE
CPU主频 1.6GHz
存储 8~32GB eMMC
USB 2× USB 2.0 Type-A1× USB 2.0（40pin插针内）1× USB Type-C（调试）扩展板3× USB 2.0 Type-A
官方产品页 1
MYC-LT536核心板及开发板 2 图

详细参数

米尔电子（MYIR） · 核心板 / 开发板产品族
SoC
ARM 64-bit 芯片页 →
CPU 4× Cortex-A55 @ 1.6GHz
工业接口
工业接口 1× Local Bus（8/16-bit width） 2× CAN（拓展底板） 4× CAN FD
音视频
显示 1× LVDS（40pin FPC，1366*768@60fps 单链路，可复用为MIPI DSI） Parallel DSI，支持RGB/BT.656/i8080,1080p@60fps 1× MIPI DSI 1080P@60
摄像头 核心板Parallel CSI MIPI CSI ISP，8M@30fps 离线模式，5M@30fps 在线模式
音频 1× Line Out（3.5mm耳麦插座） 4× I2S / PCM
功能
按键 KEY：FEL RST PWR USRK1 USRK2 LED：PWR RUN USRL1 USRL2 复位按键、用户按键
RTC 1路I2C RTC，带电池插座
LED PWR、RUN、USRL1、USRL2 1× RUN运行指示灯 1× User自定义指示灯
硬件参数
PMU AXP717D (MYC-LT536ME)PMIC: AXP717D AXP323（MYC-LT536MN2）
内存/存储
内存 1GB / 2GB / 4GB LPDDR4
存储 8GB / 16GB / 32GB eMMC E2PROM 32KBit
扩展存储 1× microSD 1× M.2 2280 NVMe SSD 连接器
通讯
网络 2× 千兆以太网 · RJ45 1× 百兆以太网 · RJ45（USB转百兆）
无线通信 板载Wi-Fi模块、支持802.11a、b、g、n、AC BT 5.2 MiniPCIE插槽 可以扩展4G无线通讯 带SIM卡插槽 蜂窝网络；Mini PCIe 蓝牙 5.2
电源
供电 DC 12V 2A（5.5-2.1 DC插座）
接口
扩展接口 1× M.2 NVMe SSD 连接器（2280，PCIe 2.1 1X）
I/O 1× RS232 2× RS485（拓展底板） USB 调试 / 调试串口 · Type-C RPI Interface 40PIN排针（GPIO/I2C/UART/SPI/CAN） MiFAN Interface 40PIN排针（GPIO/I2C/UART/SPI/USB/PWM） M.2 NVME SSD插座（2280） 扩展板MiniPCIE插槽（4G） 1× Local Bus
辅助接口 5.08凤凰端子插座（拓展底板电源）
USB 2× USB 2.0 · Type-A 1× USB 2.0（40pin插针内） 1× USB / 调试串口 · Type-C 底板 3× USB 2.0 · Type-A
低速总线 核心板9× I2C 6× SPI 34× PWM 26-ch GPADC
其他接口 1× PCIe 2.0 USB 3.1 DRD

软件生态

米尔电子（MYIR） · 核心板 / 开发板产品族
系统 Linux
NVRAM 1× NVRAM 128kbitspi接口
Ethernet 1× 1GbE
BSP 组件 TFA：第一引导程序2.8.15myir_image_lt536_gk.img：以 buildroot构建的全功能的镜像
Bootloader 第二引导启动程序uboot_2022.10
内核版本 基于官方kernel_5.10.198版本定制
官方产品页 1 官网

驱动与协议

米尔电子（MYIR） · 核心板 / 开发板产品族

文件系统1

  • myir_image_lt536_gk.img

驱动支持12

EEPROM
BL24C32F驱动
USB Host
USB OTG
I2C
I2C总线驱动
SPI
SPI总线驱动
LVDS
LVDS显示驱动
RTC
LK8563T驱动
GPIO
通用GPIO驱动
UART
RS232/RS485驱动
CAN
WiFi
AP6256驱动
BT
AP6256驱动

评价与评分

米尔电子（MYIR） · 核心板 / 开发板产品族

应用处理器板

综合评分 55.2
计算性能 53.4
AI 算力 49.5
内存存储 63.1
网络通讯 77.0



接口扩展 52.0
多媒体 29.0
软件生态 20.0
工程可靠 88.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 284 / 709 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

米尔电子（MYIR） · 核心板 / 开发板产品族
待定 淘宝购买

官网产品资料未提供统一公开售价。
