MYC-YR3506核心板及开发板 米尔电子（MYIR） · 核心板 / 开发板产品族

总览

米尔电子（MYIR） · 核心板 / 开发板产品族

MYC-YR3506核心板及开发板

RK3506B：3*Cortex-A7@1.5 GHz，Cortex-M0@200MHz

米尔RK3506JARM
基础信息
芯片型号 RK3506J
尺寸 37×39×1.6 mm
工作温度 -40℃~+85℃（工业级） 0℃~+70℃（消费级）
类型 核心板 / 开发板产品族
供电 USB Type-C 5V/3A
品牌 米尔电子（MYIR）
参数 ↗
CPU 3× Cortex-A71× Cortex-M0
内存 256~512MB
网口 2× 100MbE
CPU主频 1.2GHz
存储 eMMC + NAND
USB 2× USB 2.01× USB Type-C（调试）
官方产品页 1

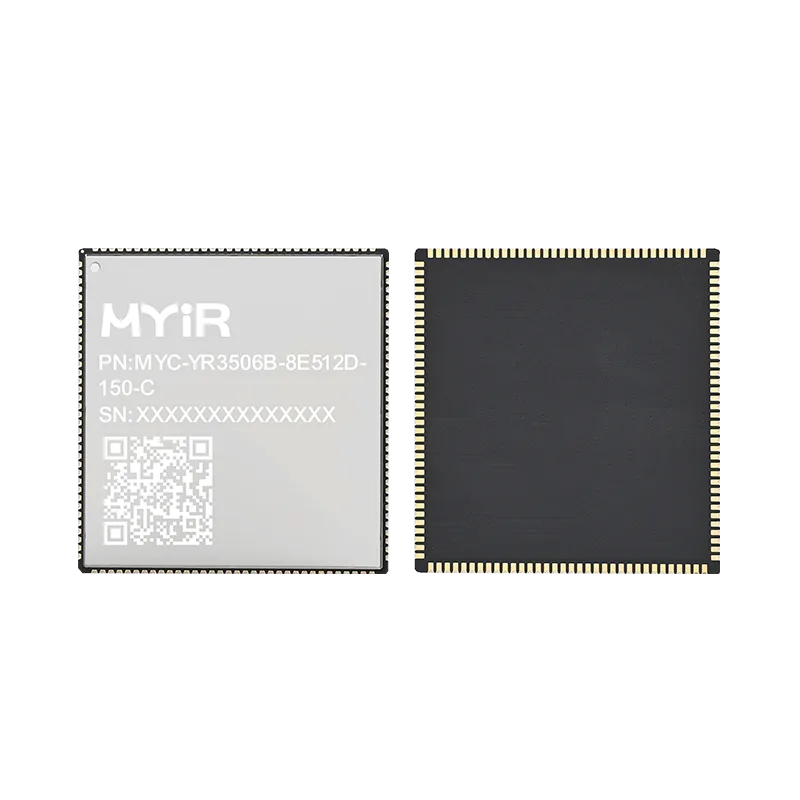

MYC-YR3506核心板及开发板 2 图

详细参数

米尔电子（MYIR） · 核心板 / 开发板产品族
SoC Rockchip RK3506J ARM 32-bit 芯片页 →
CPU 3× Cortex-A71× Cortex-M0
GPU 2D Graphics Engine
视频解码 H.264 / MJPEG
工业接口
工业接口 2× CAN
音视频
显示 1× HDMI（底板） 核心板 MIPI DSI 2 lanes RGB 并口屏 24bit
音频 1× 音频输入输出接口（底板） 核心板SAI SPDIF TX SPDIF RX PDM RX 8ch Audio ADC 1ch Audio DSM 2ch 2× ASRC 4chs
电源
供电 USB Type-C 5V/3A
功能
按键 复位按键；恢复按键；Maskrom 按键
内存/存储
内存 256MB / 512MB LPDDR3L
存储 256MB NAND Flash / 8GB eMMC 32Kbit EEPROM
通讯
网络 2× 百兆以太网
接口
I/O 2× RS485 · 接线端子 USB 调试串口 / 调试 · Type-C DSMC / FlexBus · 排针 2×16-pin / 6-pin
辅助接口 接线端子
USB 2× USB 2.0 1× USB / 调试串口 · Type-C
低速总线 底板 1× SPI · 排针 6-pin 核心板 3× SPI 3× I2C 12× PWM SAR ADC

软件生态

米尔电子（MYIR） · 核心板 / 开发板产品族
系统 LinuxUbuntu
BSP 组件 SPL：第一引导程序
Bootloader 第二引导启动程序uboot_2017.09
内核版本 基于官方kernel_6.1.99版本定制
官方产品页 1 官网

驱动与协议

米尔电子（MYIR） · 核心板 / 开发板产品族

文件系统3

  • myir-image-linux
  • myir-images-yr3506-emmc-ubuntu
  • myir-images-yr3506-emmc-yocto

文件系统2

  • 适用于MYD-YR3506 EMMC版本开发板的ubuntu22.04系统镜像
  • 适用于MYD-YR3506 EMMC版本开发板的yocto5.0.3(scarthgap)系统镜像

驱动支持15

USB OTG
I2C
I2C总线驱动
SPI
SPI总线驱动
Ethernet
YT8522H驱动
Audio
ES8388音频驱动
MIPI-HDMI
LT9611 驱动
GPIO
通用GPIO驱动
RS485
CS48520S驱动
UART
CH342F驱动
CAN
SIT1050T 驱动
DSMC
myir-image-linux
以 buildroot 构建的全功能的镜像
包含所有的完整的硬件驱动
常用的系统工具
调试工具等

评价与评分

米尔电子（MYIR） · 核心板 / 开发板产品族

应用处理器板

综合评分 31.9
计算性能 36.8
AI 算力 0.0
内存存储 25.0
网络通讯 35.0



接口扩展 37.0
多媒体 28.0
软件生态 28.0
工程可靠 80.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 616 / 709 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

米尔电子（MYIR） · 核心板 / 开发板产品族
待定 淘宝购买

官网产品资料未提供统一公开售价。
